前言:

手持式3D扫描仪扫描检测整车装配的精度偏差,可以快速得到所想要的区域部分的三维数据,然后将三维数据与标准状态下的装配情况进行三维比对,可以快速便捷地分析获得装配误差集中的部分,从而进行整车过程中的修改调整。PRINCE三维扫描仪由于扫描速度和细节兼得,在3D扫描过程可以快速获取物体外部精准的三维数据,在MSCAN全局摄影测量系统的配合下,大幅度减小体积误差,在精度、速度、效率上大大优化汽车整车的装配过程。汽车整车行业有了三维扫描仪,轻松解决装配误差难题,大大提高装配效率,使每辆汽车的质量得到保障,安心上路。

(一)客户需求描述

客户是一家设计生产汽车整车及配件的公司,在最后装配过程中若发d现问题,就需要一步一步排查检测原因在哪个环节。将实际装配的状态与理论状态进行比对,然后判断,并进行调整。

(二)思看解决方案

对于整个装配流程,一一检测下来需要较长的时间。且传统的检测方法的效率更是会使整个检测周期大大延长。采用手持式三维激光扫描仪,可以快速的得到整个工件的外形数据。然后通过软件将数据与数模进行比较,得出各部分的偏差,便于之后的修改调整。

手持式三维激光扫描仪工作时间:

Ø  贴标记点用时5分钟

Ø  拍摄时间15分钟

(三)思看处理结果

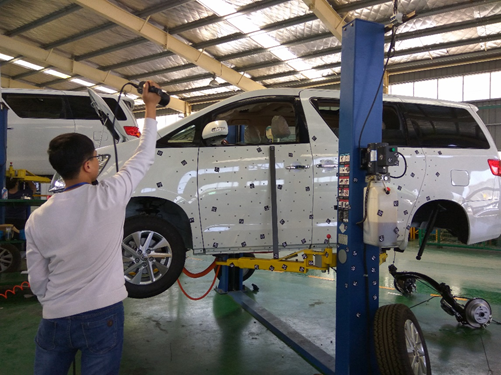

a.实物图片


b.扫描数据

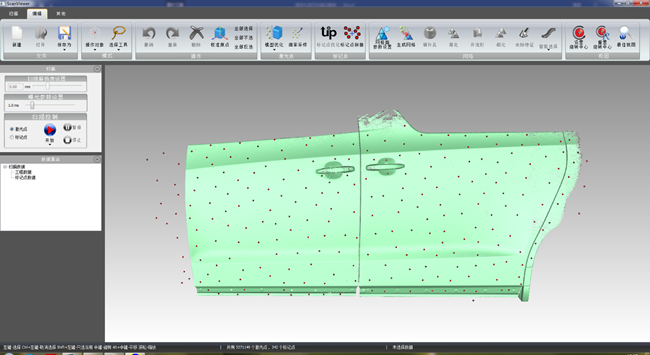

扫描数据——点云


3D扫描精确获取汽车部件装配误差,提升装配效率

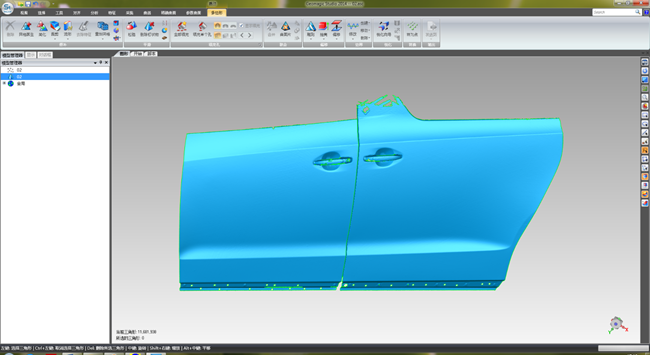

数据处理——三角面片

(四)小结

使用手持式三维扫描仪扫描检测整车装配的精度偏差,可以快速得到所想要的区域部分的数据,然后将数据与标准状态下的装配情况进行比对,可以快速便捷的分析出装配误差集中的部分,从而进行接下来的修改调整。
