  • 嘉善县中等专业学校交货培训的应用案例
  • 本站编辑:杭州思看科技有限公司发布日期:2017-07-25 14:00 浏览次数:


一、客户需求描述

客户需要将3D扫描数据与3D打印机对接,此外,对3D比较和逆向造型的简单技巧有一定的需求。

二、思看解决方案

1.解决方案

三维扫描仪采集到的点云数据导入Geomagic软件,将其处理封装,将其填补洞直至其成为一个完整封闭的外形数据。此时的数据即可与3D打印机对接;将数模导入软件,对齐之后进行3D比较,即可得到比对的颜色分布图;将扫描数据简化,使用UG对点云进行逆向造型,即可发现得出工件数模。

2.所需仪器及型号

手持式三维激光扫描仪HScan331

三、数据的处理

a、现场照片

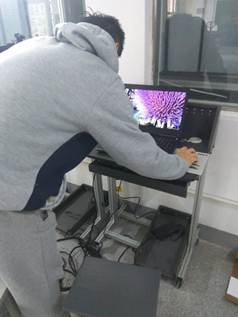

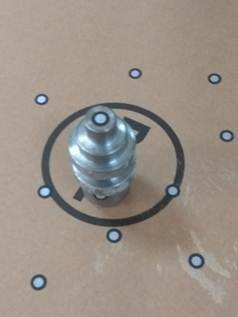

工件实物                                                培训现场




b、点云数据拼接

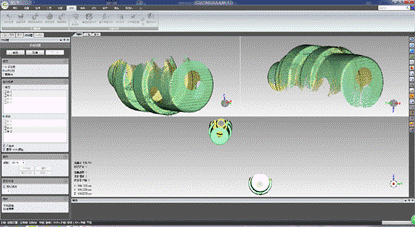

拼接前

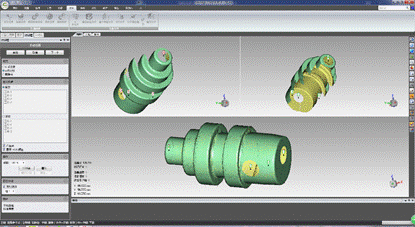

拼接后

c、生成完整的STL数据

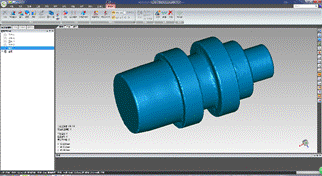

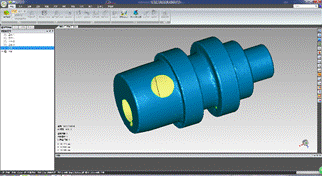

原始STL数据                                            补洞后STL数据




d、3D比较

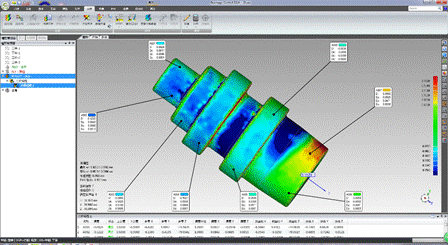

3D比较颜色分布图

e、逆向造型

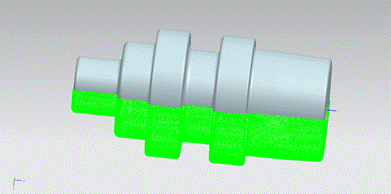

逆向数模(点云及实体)

四、小结

手持式激光三维扫描仪采集得到的数据,可以满足客户关于与3D打印机对接、3D比较以及逆向造型等需要。
