3D打印如何建模?三维扫描仪轻松解决!

(一)客户需求描述

3D打印即快速成型技术的一种,它是一种以数字模型文件为基础,运用粉末状金属或塑料等可粘合材料,通过逐层3D打印的方式来构造物体的技术。此次客户有一批3D打印的毛坯件,后续的加工对精度要求非常严格,需要测量其毛坯精度误差。采用传统的手工测量方式不仅效率低下,耗费时间,且数据及其不准确,深孔和死角处的测量难度非常大。

(二)思看解决方案

客户要求测量的零件体积小,内腔形状不是很复杂,杭州思看科技有限公司为客户提供了手持式三维激光扫描仪HSCAN331,快速贴上定位标记点后,无需做喷粉等预处理,便可以快速的获零件的数据。通过客户提供的数模数据,将其与扫描出来的数据进行比对分析,便可以轻松获知毛坯件的误差。

1、所需仪器及型号

杭州思看手持式三维扫描仪HSCAN331

2、描仪工作时间

Ø  贴标记点用时3分钟;

Ø  三维数据扫描用时3分钟;

Ø  数据对比检测用时4分钟;

(三)思看处理结果

扫描数据

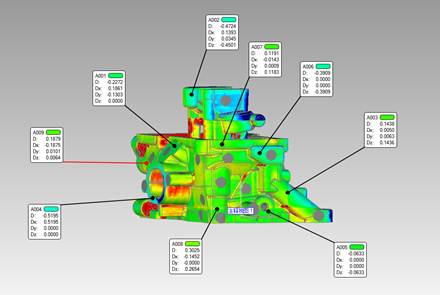

比对结果

数据分析

(四)小结

使用手持式三维激光扫描仪HSCAN331,可以轻松获取被测零件的形状数据,通过第三方软件的处理,可以将扫描出来的数据转化成通用数据格式,如.stl.iges格式。检测分析出来的结果客户表示满意。
