  • 汽车车头三维扫描,实现质量控制提高装配效率
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2017-07-18 08:58 浏览次数:

(一)客户需求描述

该客户研发新产品,车身上某些零件无法准确地装配上,因此客户想要检测出产品偏差出现在哪些位置,便于修正。由于汽车的某些零件是塑料产品,用三坐标等硬性测量会导致产品发生形变,无法准确地检测。

(二)思看解决方案



手持式三维扫描仪HSCAN331

全局摄影测量系统MSCAN

手持加全局

贴标记点用时30分钟

扫描时间30分钟

检测报告5分钟

(三)思看处理结果

STEP1:前期准备工作

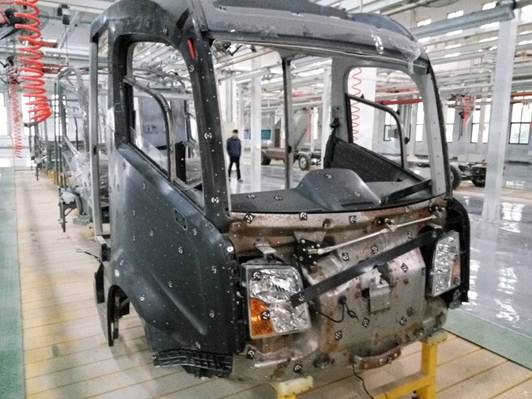

贴标记点、编码点,摆放标尺,其中标尺要注意摆放的位置,与整体编码点衔接在一起

STEP2:全局摄影的使用

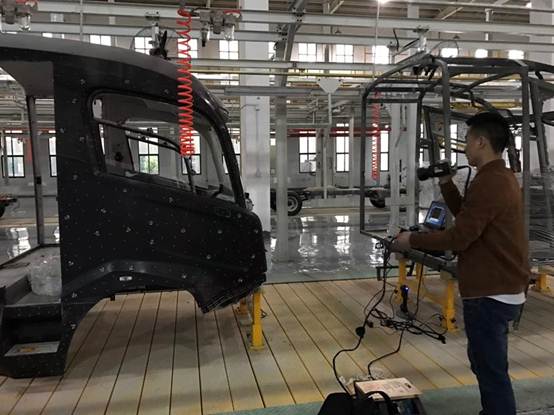

注意各个角度对标记点及编码点进行拍摄

车头与车侧身的转角处,该位置需要将两个面的标记点和编码点同时拍摄入全局摄影系统里。

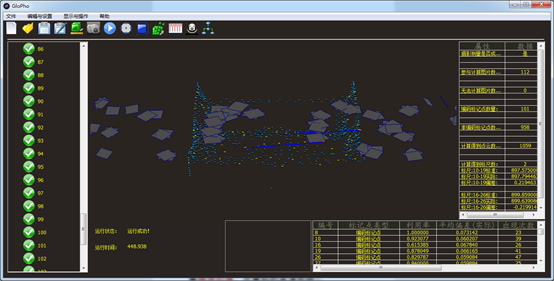

全局摄影计算整体标记点,得出标记点数据

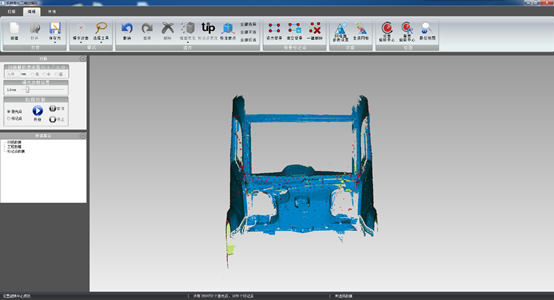

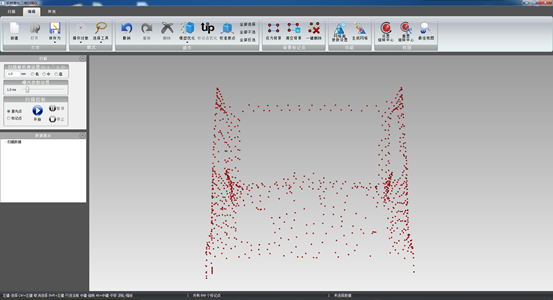

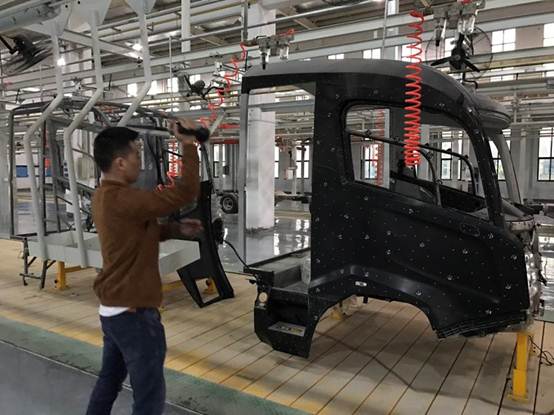

STEP3:标记点导入扫描软件,手持式扫描仪进行扫描

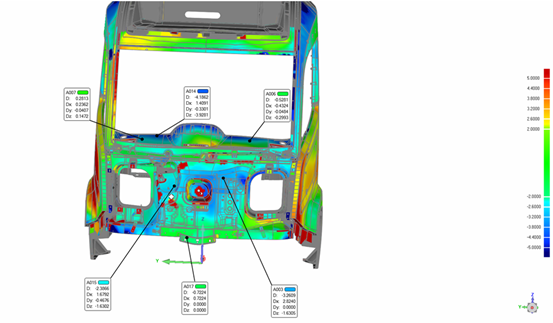

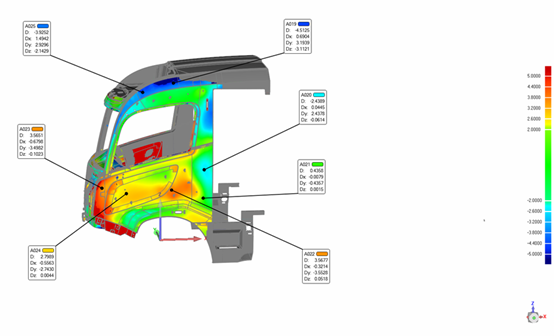

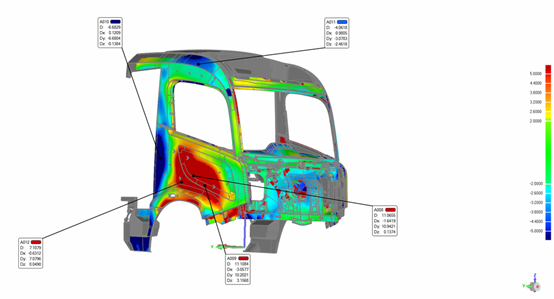

STEP4:数模与扫描数据进行拟合对齐,进行检测分析

(四)小结

思看科技主打手持式三维扫描仪,扫描此类大曲面的工件,充分体现出手持式扫描的高效性、便利性。
