  • 一文了解汽车内外饰3D定制全流程
  • 本站编辑:杭州思看科技有限公司发布日期:2020-11-24 14:52 浏览次数:

汽车在国内是仅次于住房的第二大消费,带动了汽车交通用品巨大的市场需求。汽车行业日新月异,新款上市以后,汽车用品厂家必须第一时间获取内饰数据,才能快人一步完成配套汽车用品的产品开发,抢占更多的市场。而越来越多的私家车主,开始追求汽车内饰的私人制,对厂家提出了更高的要求。



传统制作方法

传统手工测量(打板),数据采集密度不够(数据量不足),而且对于汽车内饰的曲面和弧度无法测量,且测量精度受师傅经验的影响很大。工作量大,效率低且精度不高,市场反应速度慢。

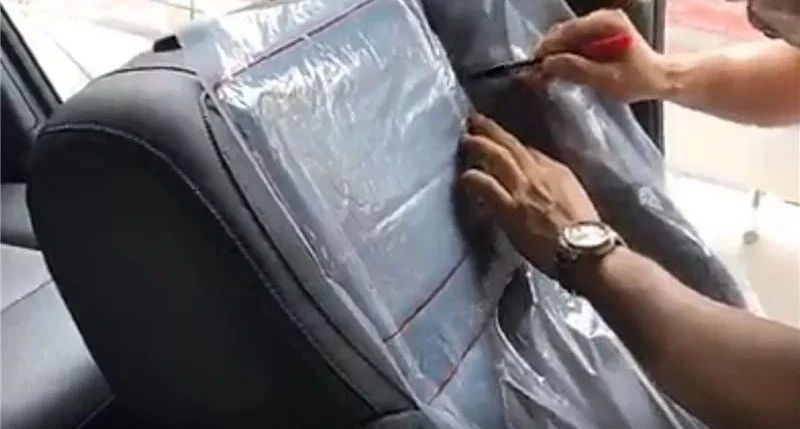

汽车座套打板


汽车脚垫打板



3D精准测量方案

思看科技的手持式三维扫描仪,可以快速扫描获取汽车内饰的三维数据,数字化图纸采集、存档流程,避免因数据丢失而重复打板。

手持三维扫描仪具备以下几个优势:操作简单,降低了对打板师的要求,能够显著提高厂家的工作效率;便携灵活,方便外出携带;能够在狭小空间内扫描,不惧汽车部位的各个死角;高精度的三维数据获取,帮助提高汽车内外饰产品的贴合度和准确性,助力厂家快速抢占高端市场。

面对不同场景的扫描需求,思看科技提供多样化的针对性解决方案。



Solution1:快速不贴点扫描方案

01 使用iReal三维扫描仪,无需贴点快速获取汽车脚垫三维数据





02 根据扫描数据绘制曲线,展开曲面,得到用于生产裁剪的二维线轮廓图





Solution2: 高精度多场景扫描方案

PRINCE手持式工业三维扫描仪,扫描即刻获取汽车内饰的高精度三维数据。

01 汽车脚垫-本田艾力绅

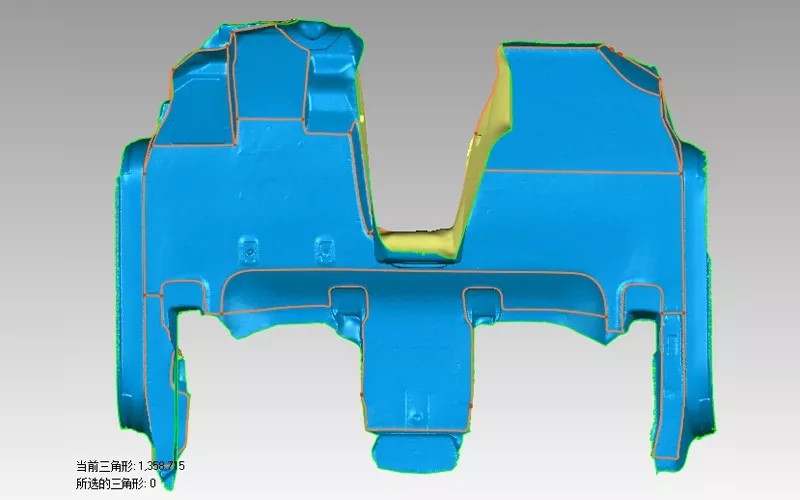

1)PRINCE手持式三维扫描仪,快速扫描获取高精度汽车脚垫三维数据





2)按照脚垫构造进行选点描线

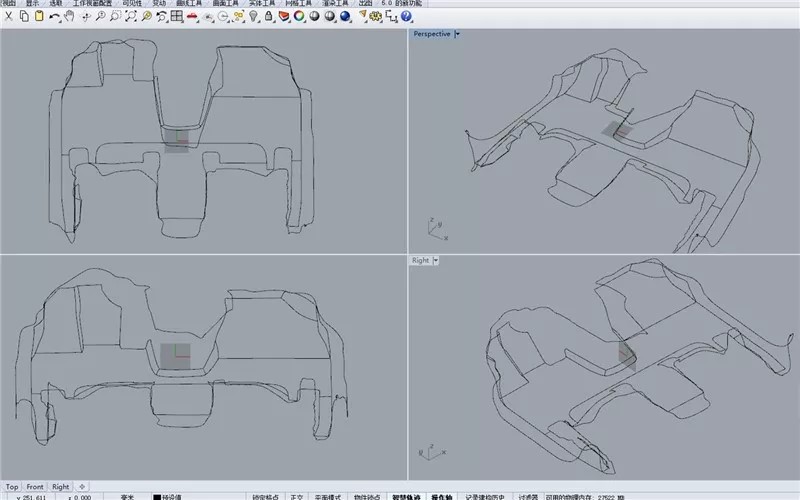

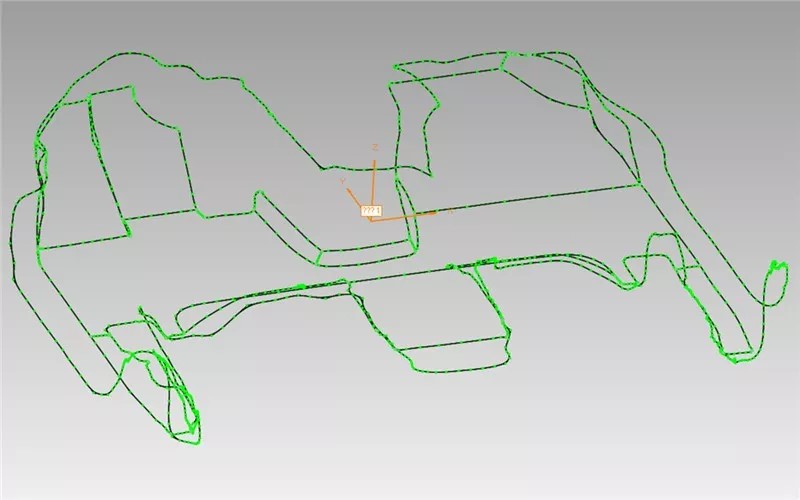

3)提取完整的3D边线轮廓图

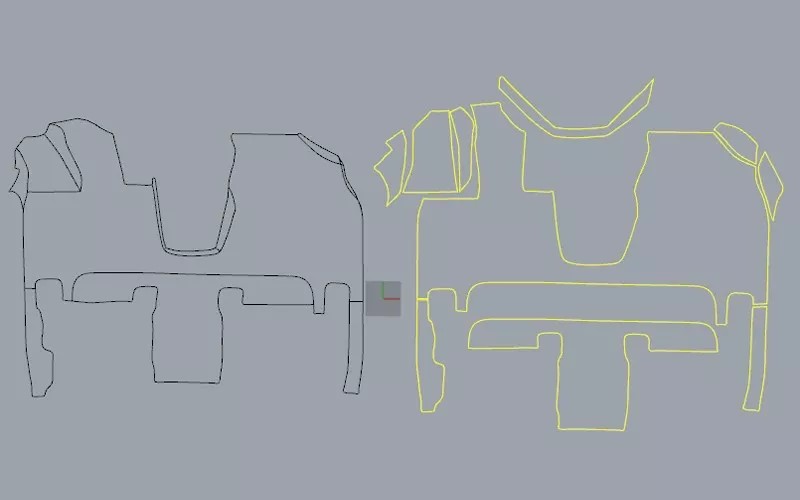

4)每个部位进行分割、二维展开





5)获取可以用于生产裁剪的二维线轮廓图

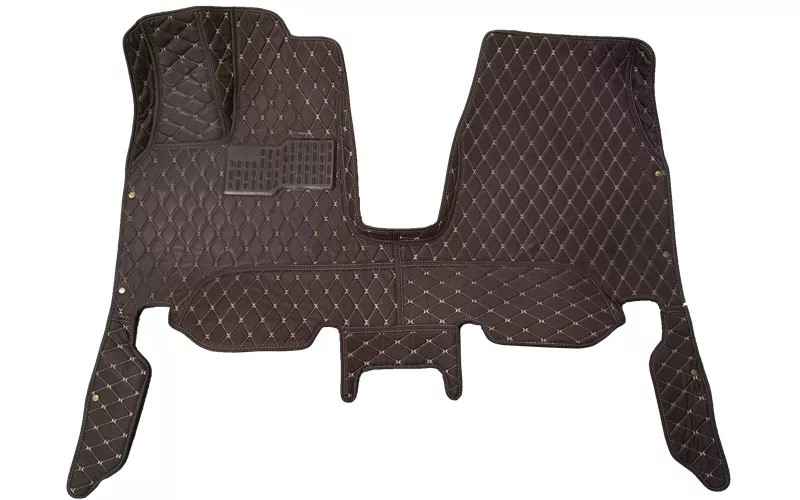

6)制作得到成品脚垫





02 汽车座椅套-丰田卡罗拉



1)PRINCE手持式三维扫描仪,快速扫描获取高精度汽车座椅三维数据

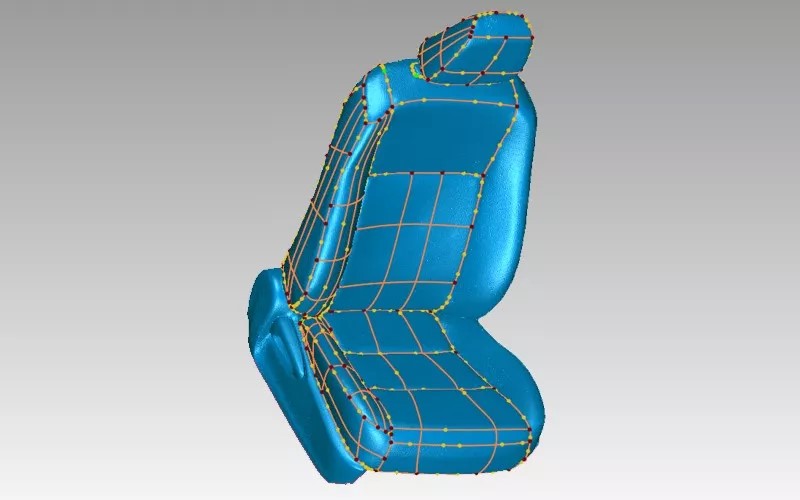

2)按照座椅构造进行选点描线

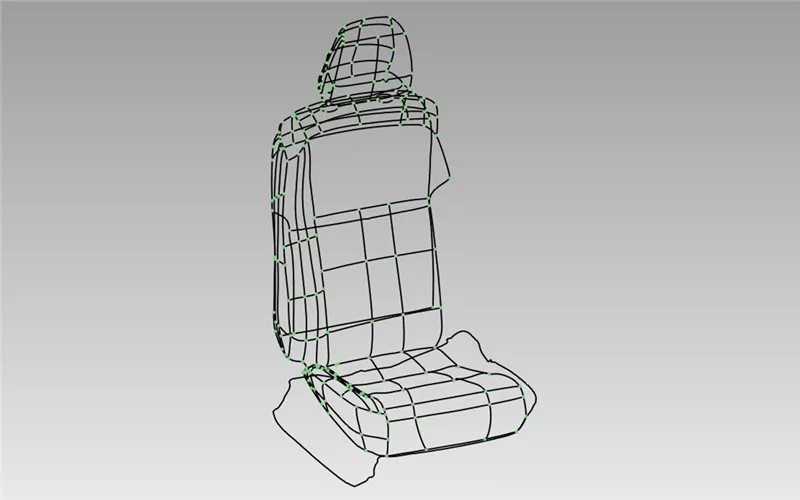

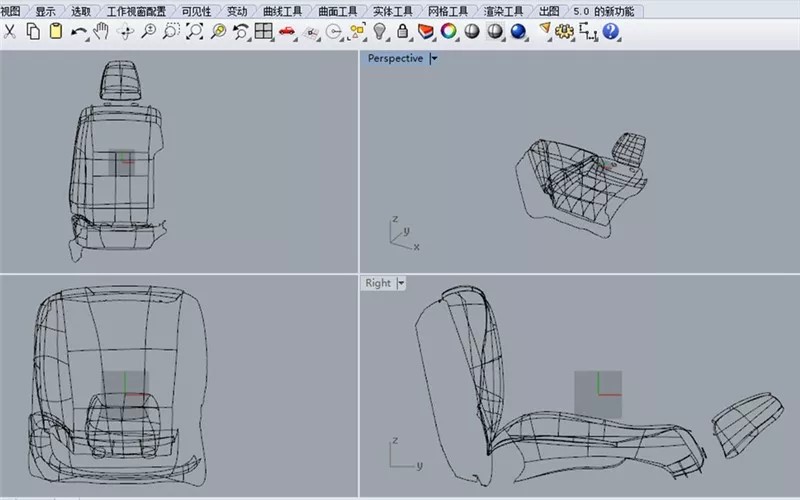

3)提取完整的3D边线轮廓图





4)每个部位进行分割、二维展开

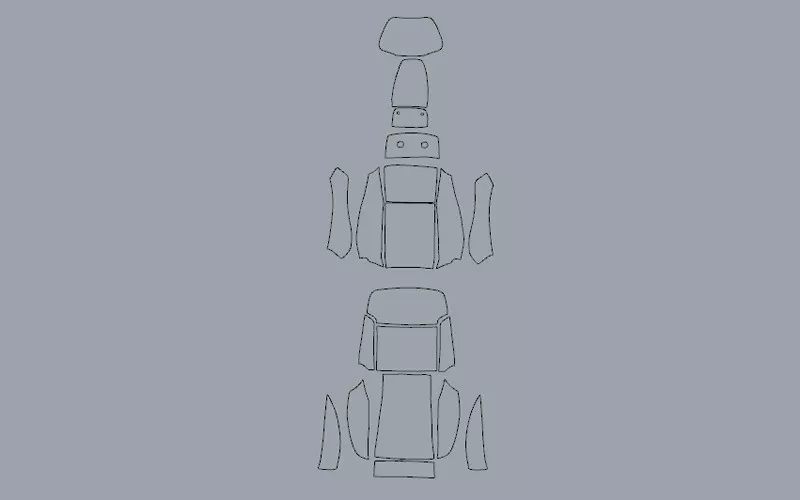

5)以用于生产裁剪的二维线轮廓图

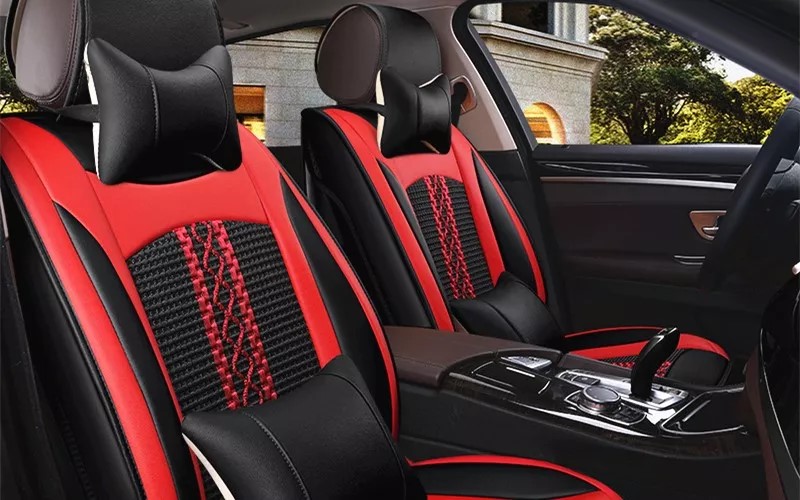

6)到成品座椅套






小结

两套解决方案各有优势。iReal 三维扫描仪的优势在于:无需贴点扫描,价格实惠,可快速、低成本地获取三维数据,特别适合汽车脚垫、后备箱垫的客户定制开发。

KSCAN、AXE、PRINCE等系列的手持式工业3D扫描仪的优势在于:数据精准度高(最高精度0.02mm),材质适应性好(反光、黑色等难以扫描的材质,无须喷粉即可扫描),数据完整度好(狭小空间数据获取完整),光环境适应能力好(室内、户外均可进行扫描),特别适合汽车座椅、中控改装、汽车宽体改装、汽车底盘改装以及汽车车膜定制等汽车后处理定制市场。

思看科技不仅拥有众多性能突出的手持式三维扫描仪,还拥有一批行业资深的专业工程师服务团队,可以为客户提供高精度数据采集、3D模型处理及三维曲面展开等一站式综合解决方案,为客户的汽车内外饰精准3D定制提供保驾护航。
