购置新车后,很多人会给车贴隐形车衣保护漆面。

隐形车衣是一种高性能新型环保薄膜,是透明漆面保护膜的一种俗称。隐形车衣能有效抵挡风吹日晒的自然氧化,雨雪风霜的长期腐蚀,甚至能防护轻微剐蹭、沙石飞溅。

与手机贴膜类似,隐形车衣就是在车漆表面所有位置、边边角角,全部覆盖一层透明的膜。




案例背景


南京某宝马3系车主要给车子贴隐形车衣,但买不到专用版型,因此萌生了自己制作专用版型隐形车衣的想法。

隐形车衣分为电脑裁膜与手工裁膜,这二者的区别在于,电脑是先裁再贴,根据车型数据量体裁膜,再精准贴合;手工是先贴再裁,先把膜整卷贴到车上,再人工裁剪。

电脑裁膜最大的优势是安全,手工裁膜无可避免的要在漆面上动刀,还涉及到拆件(如车标logo、门把手等),万一师傅手一晃,不小心划伤漆面,足以让爱车人士心疼良久,电脑裁膜则没有这种风险。

同时,由于电脑裁膜使用的是预裁剪好的车膜,能够大大减少原料浪费,降低对施工师傅的要求,提高施工效率。

电脑裁膜的好处显而易见,但由于电脑裁膜对车型数据要求很高,需要有丰富的数据库、且源源不断地更新才能满足不同车型的制作需求,因此不是所有隐形车衣店都采用电脑裁膜系统。南京这位车主就是因为买不到电脑裁膜的隐形车衣(直接贴膜、无需动刀),才产生了自己动手制作的想法。

制作专用版型车衣的大致流程为:整车扫描、获得3D模型→处理模型、曲面展开、制作专车版型图→裁剪车膜→整车装贴。这个流程对数据精准度要求极高,车衣要做到与车子严丝合缝、边缘清晰、不多不少、没有褶皱,才能称之为一套成功的隐形车衣,高精度的手持式工业级三维扫描仪用在这里再合适不过。

车身数据获取的主要难点在于车身体积极大,曲面众多,而手持式工业级三维扫描仪的优势在于,操作简单、无需触碰车辆表面、整车拼接精度高、扫描速度快、曲面精准度高、边缘数据精细且完整,能够充分满足车身数据获取的所有要求。

针对隐形车衣开发,思看科技有便携式与跟踪式两种解决方案。




便携式方案 | 目标点高精度定位三维扫描


思看科技有KSCAN、AXE、PRINCE等多个系列产品,均是利用目标点进行高精度定位扫描,其中,KSCAN、AXE幅面大,扫描速度快(一个车门扫描,大约需要30秒),还自带全局精度控制(精度可达0.030mm/m),能够有效保证整车数据精度。



KSCAN产品介绍


AXE产品介绍


PRINCE手持式三维扫描仪有红蓝激光两种扫描模式,兼顾了手持式三维扫描仪的灵活高效及拍照式三维扫描仪的高细节度,精度最高可达0.030mm,细节度最高可达0.020mm,完全能够满足汽车外形的3D数据获取需求,下面使用PRINCE演示车衣制作过程。

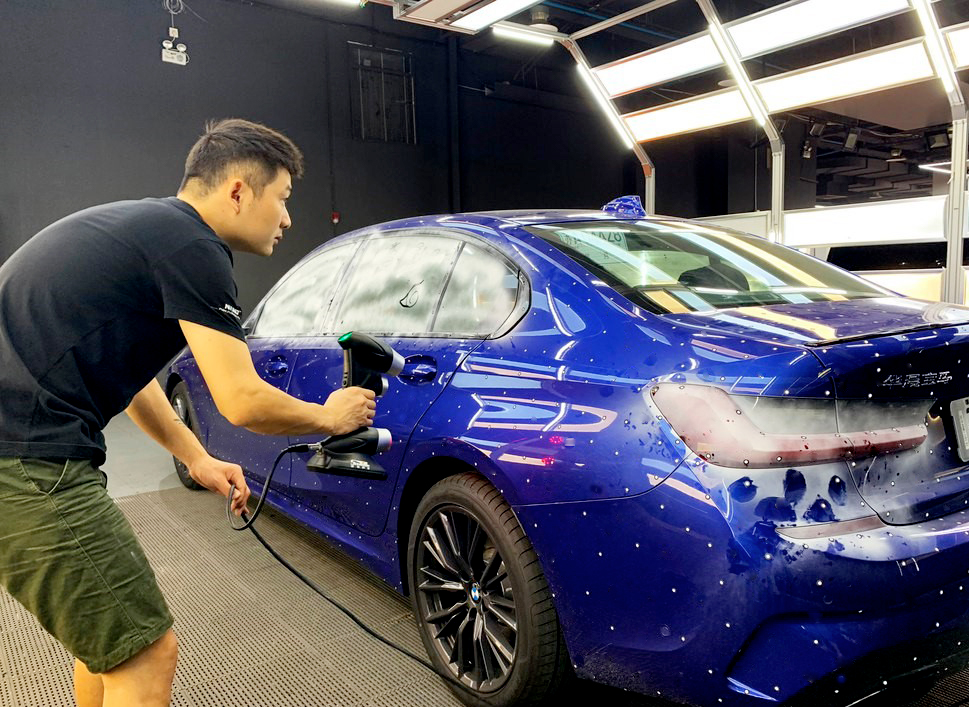

Step1:使用PRINCE扫描仪获取整车三维数据(使用磁性标记点等辅具定位,吸附上去即可,无需粘贴),包括车灯、夹角、中网等部位的数据细节也要准确、完整





Step2:得到高精度3D数据模型




Step3:根据扫描数据展开曲面,绘制曲线,得到用于生产裁剪的版型图

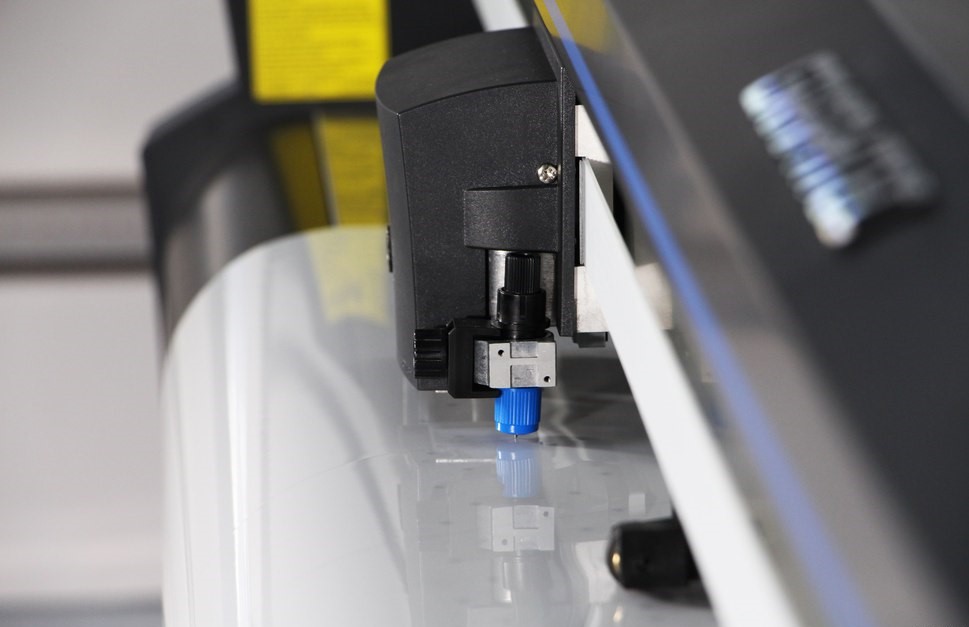

Step4:把版型图输出到隐形车衣裁剪机上,裁剪出相应的形状

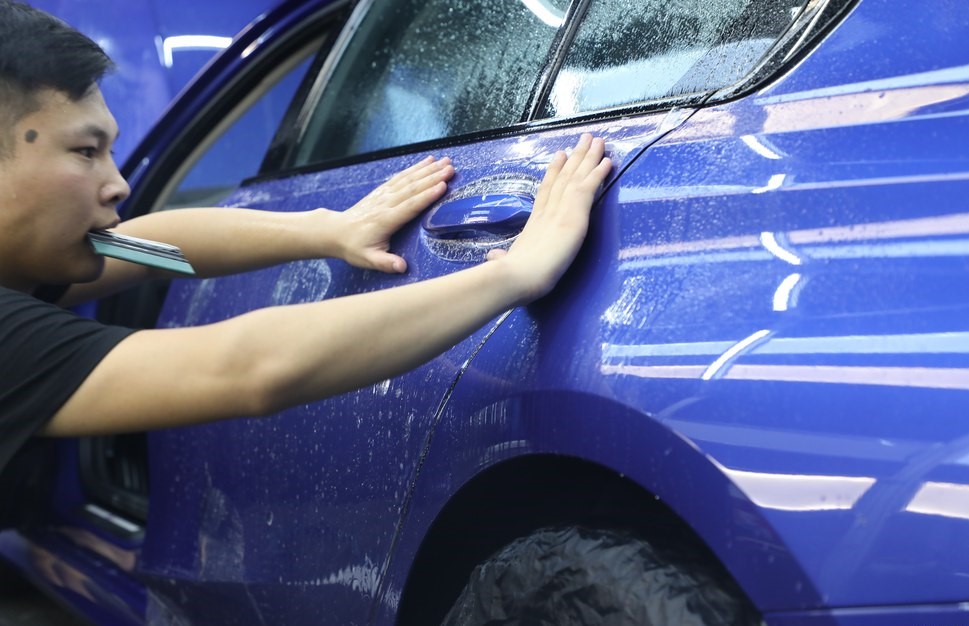

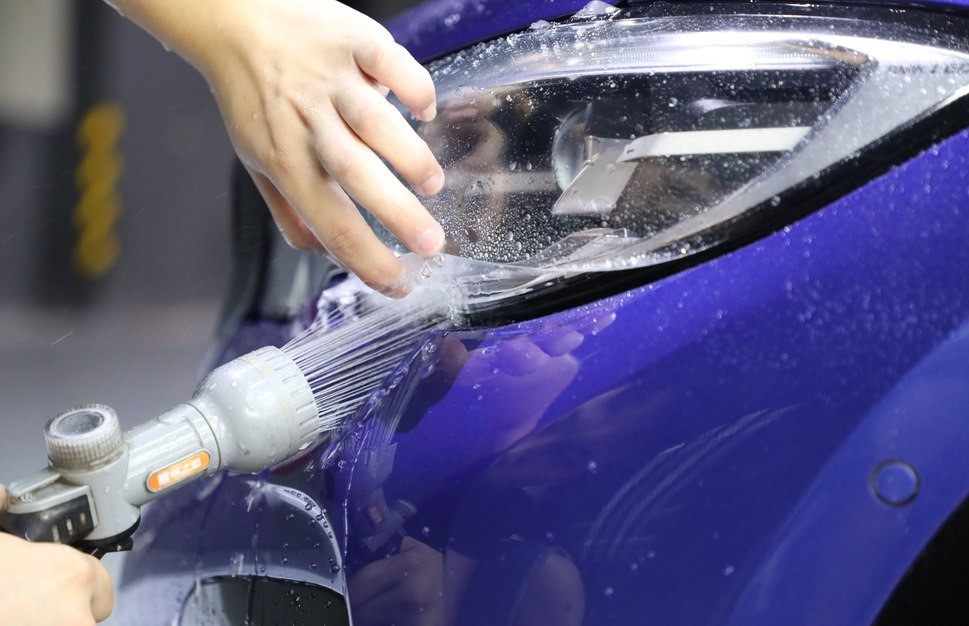

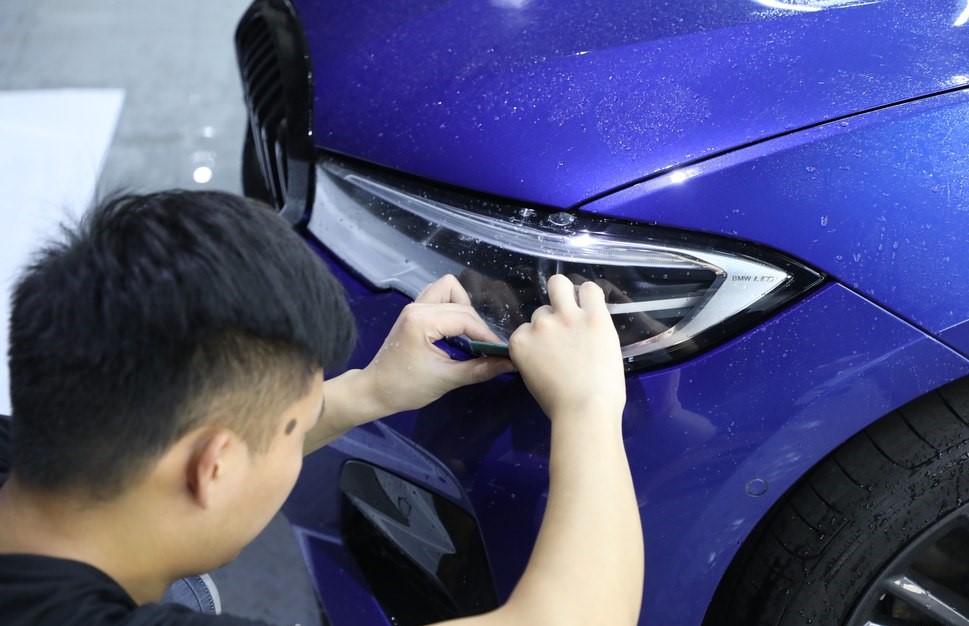

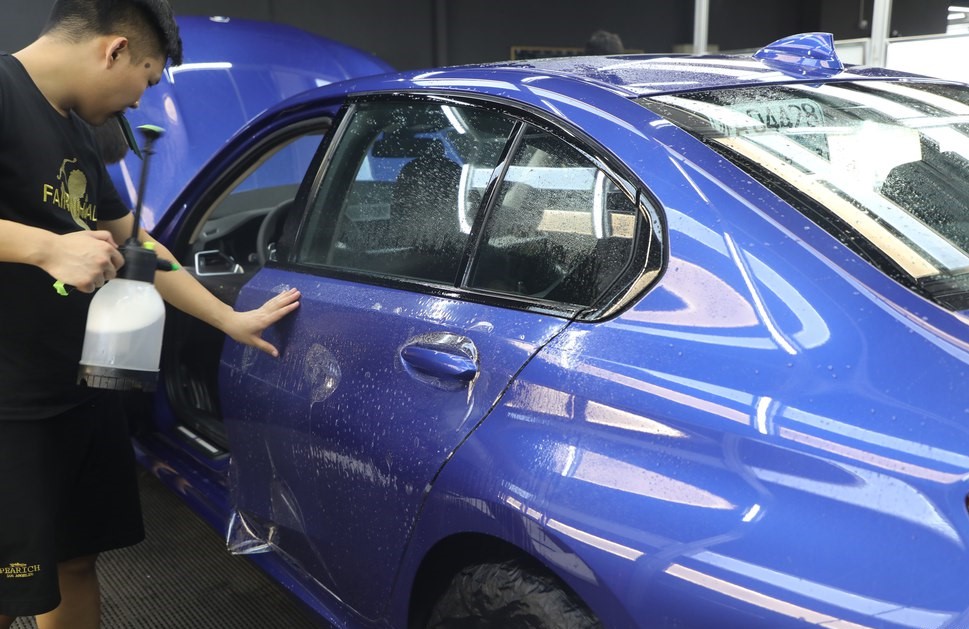

Step5:正式装贴








跟踪式方案 | 跟踪式不贴点三维扫描


TrackScan跟踪式三维扫描系统,采用智能光学跟踪测量技术,无需使用目标点定位,无需接触,即可完成超高精度三维测量,大幅提升工作效率,降低人力物力成本。

基于不同的扫描场景需求,TrackScan可自由切换多种工作模式。34束交叉蓝色激光超快扫描,高效灵活;7束平行蓝色激光精细扫描,细节出众;单束蓝色激光扫描,迅速获取深孔及死角位置三维数据。

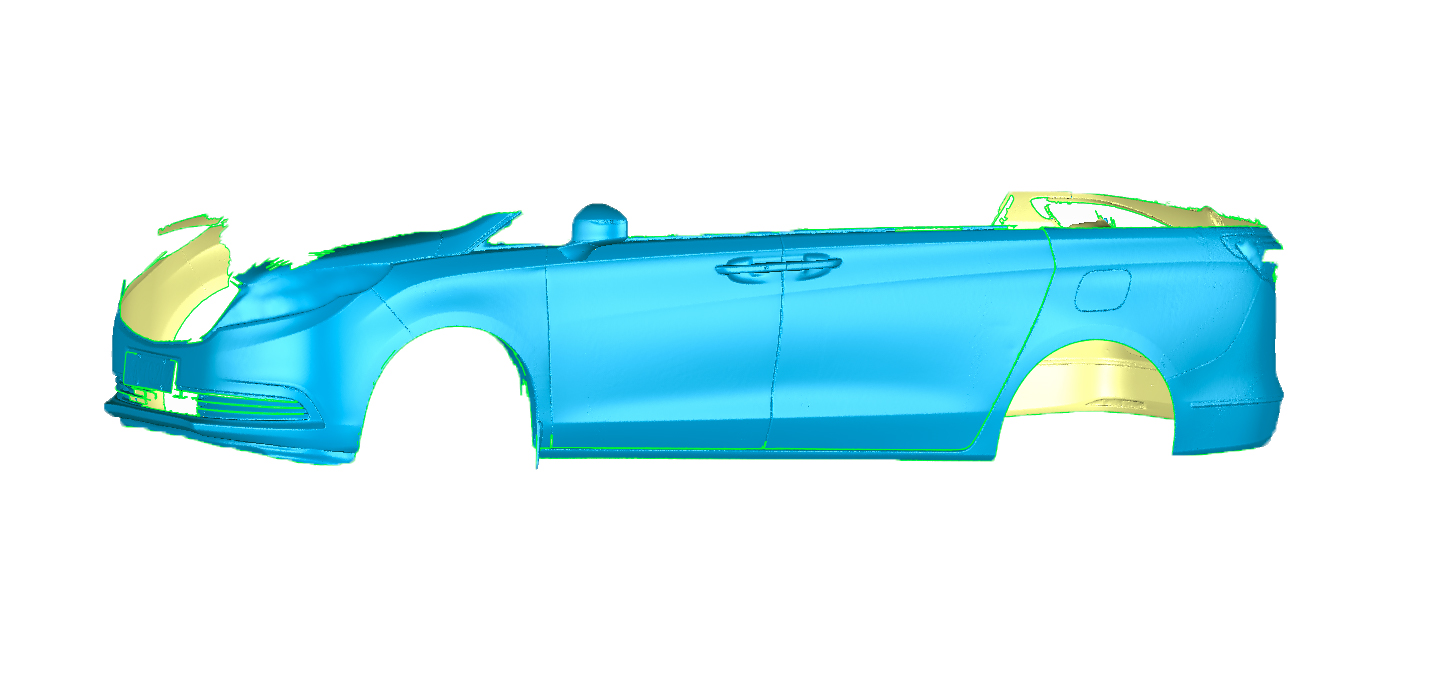

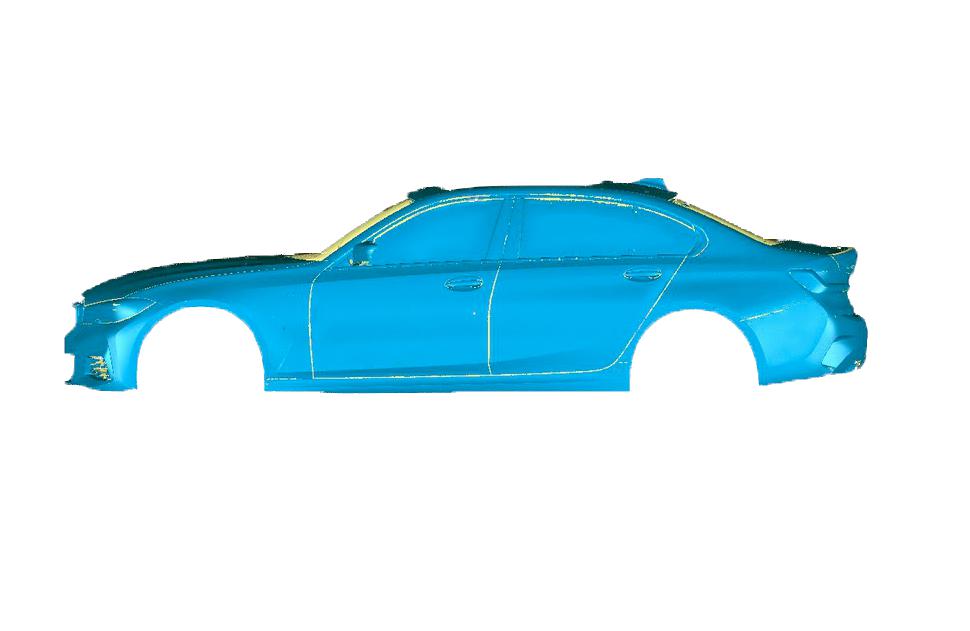

3D数据模型

3D数据模型

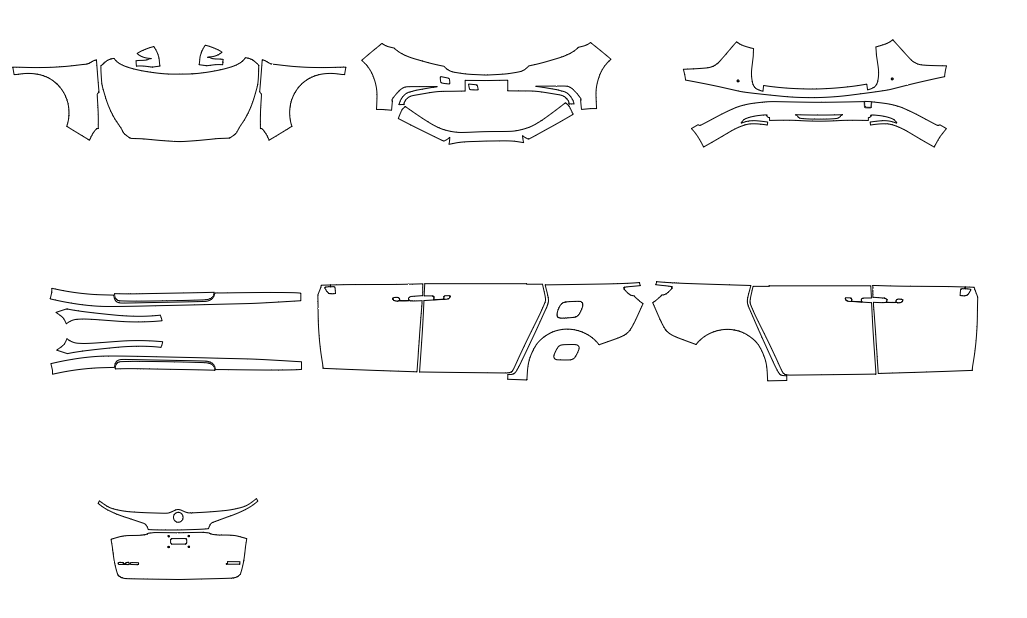

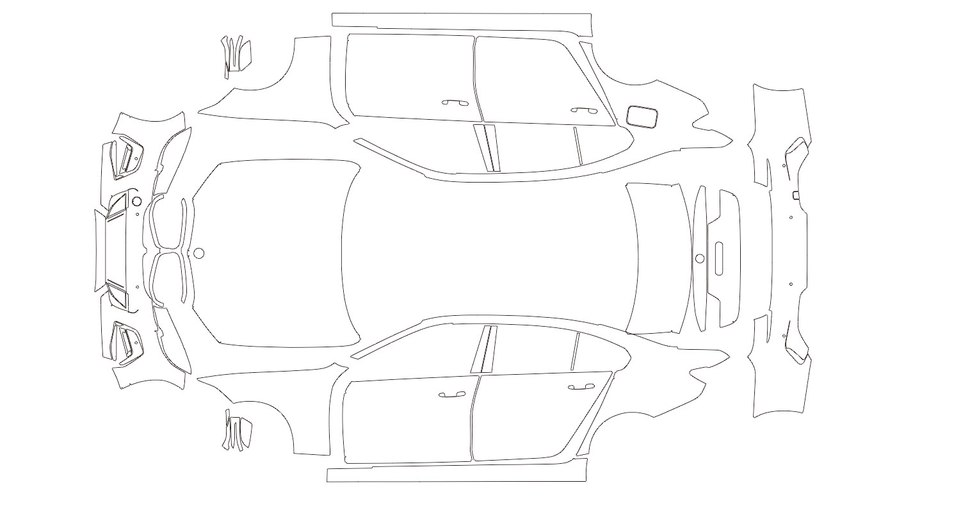

车衣版型图

车衣版型图




小结






当然,三维扫描不止能在车主自己制作车衣这样的个别案例里派上用场,也能帮助汽车车膜厂家及隐形车衣店打造与时俱进的汽车版型数据中心,第一时间开发最新车型车衣,在竞争激烈的车衣市场占据先发优势。
