扫描对象:3D打印毛坯件

扫描设备:HSCAN331手持式三维扫描仪

扫描需求:检测不喷粉,扫描后能精确确定部件的三维偏差值。

目的:3D打印毛坯后续的加工精度高,需要通过三维扫描测量毛坯精度误差。

3D打印即快速成型技术的一种,它是一种以数字模型文件为基础,运用粉末状金属或塑料等可粘合材料,通过逐层打印的方式来构造物体的技术。此次客户有一批3D打印的毛坯件,后续的加工对精度要求非常严格,需要通过三维扫描得到3D打印毛坯的扫描数据。采用传统的手工测量方式不仅效率低下,耗费时间,且数据及其不准确,深孔和死角处的测量难度非常大。


解决方案

客户要求测量的零件体积小,内腔形状不是很复杂,杭州思看科技有限公司为客户提供了手持式三维激光扫描仪HSCAN331,快速贴上定位标记点后,无需做喷粉等预处理,便可以快速的获零件的数据。通过客户提供的数模数据,将其与扫描出来的数据进行比对分析,便可以轻松获知毛坯件的误差。


-所需产品及型号-



▲HSCAN331 点击查看详细技术参数



三维扫描测量流程:

step1.贴反光标记点;

step2.连上设备后,HSCAN331手持式扫描仪对前盖板进行3D扫描;

step3.数模与扫描数据进行拟合对齐,进行三维检测分析。


三维检测

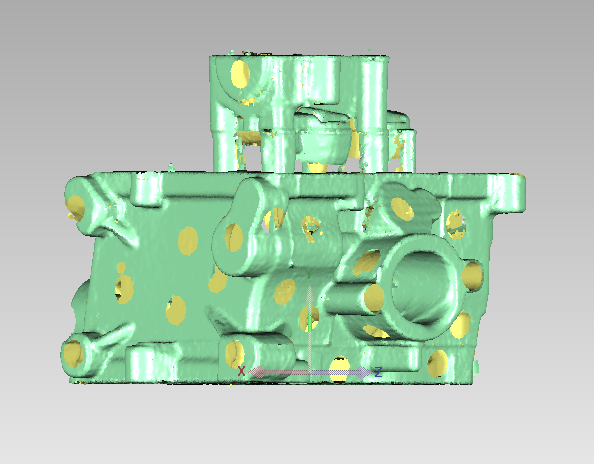

▲扫描数据

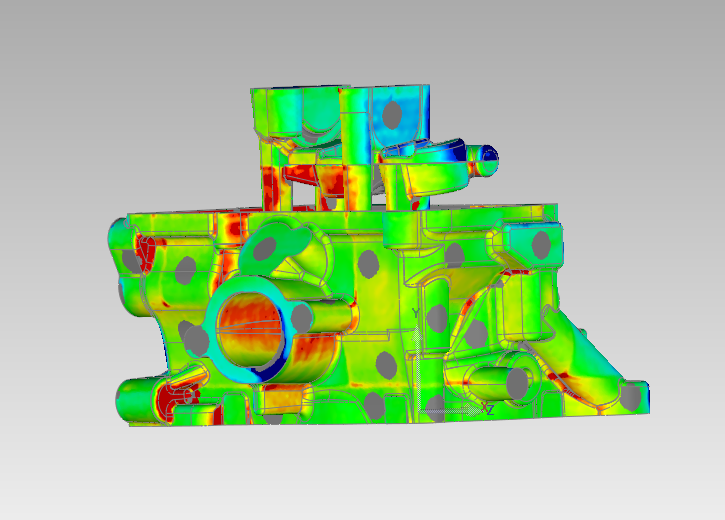

▲检测比对结果


三维扫描工作时间


贴标记点用时3分钟

扫描时间3分钟

检测报告4分钟

共计10分钟


  使用手持式三维激光扫描仪HSCAN331,可以轻松获取被测零件的形状数据,通过第三方软件的处理,可以将扫描出来的数据转化成通用数据格式,如.stl,.iges格式。检测分析出来的结果客户表示满意。
