  前言

 本次三维扫描的物体是钣金冲压件。冲压件与铸件,锻件相比,具有薄、匀、轻、强的特点。由于采用精密模具,工件精度可达微米级,且重复精度高、规格一致。但经过冲压、焊接工艺处理生产出来的产品,会出现较大的形变及偏差,不合格产品会对后续安装工作产生影响,所以保证产品的精度是非常重要的。



一、客户需求描述

 客户是一家设计生产汽车门板及其配件的公司,在日常生产中,对于加工生产的工件,都需要进行成品精度检测,以此来判断该工件或该批次工件是否为合格品。传统机械测量难以得到其准确的尺寸数据,且需要较长时间。客户找到思看,希望在尽量节省时间的情况下进行高精度的三维扫描,提高检测效率。


二、思看解决方案

  杭州思看科技有限公司结合客户需求,为客户提供了PRINCE系列手持式三维扫描仪PRINCE手持式三维扫描仪具有双模模式,红蓝激光交替使用,其中RED标准扫描模式继承了传统手持激光三维扫描功能和效果;而BLUE超精细扫描模式则具备顶配拍照式三维扫描仪极佳的三维特征细节的特性,满足了客户对于钣金冲压件需要扫描极致细节的要求。同时,PRINCE系列三维激光扫描仪因为其手持式的特点,操作简单便捷,快速贴点后进行扫描就能迅速得到工件的外形数据,然后将其与标准的三维数模进行比对,即可直观全面的得到工件的加工偏差分布情况。


1. 所需仪器及型号

   杭州思看PRINCE系列手持式激光三维扫描仪


2. 描仪工作时间

Ø 贴标记点用时2分钟;

Ø 三维数据扫描用时3分钟;

Ø 数据对比检测用时3分钟;

  共计8分钟


三、扫描数据及处理结果

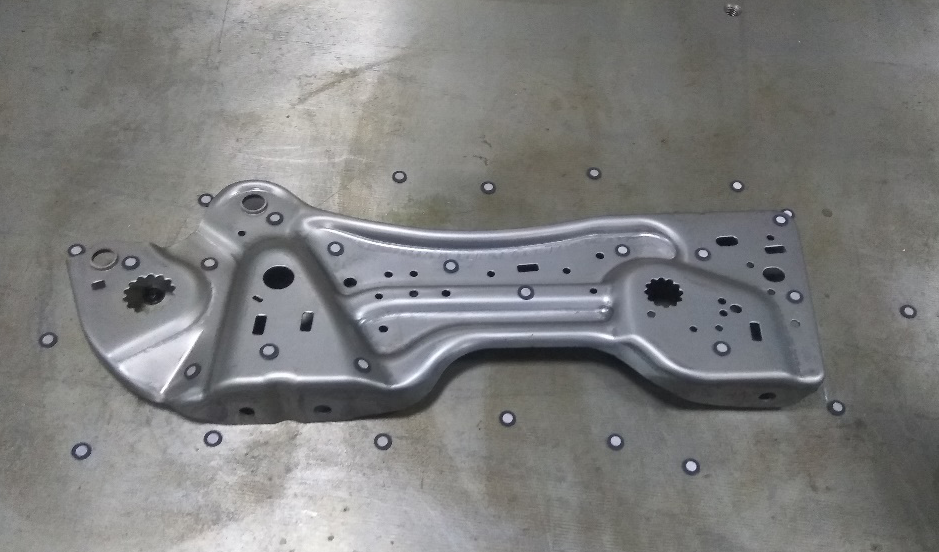

1、扫描工件现场:



▲扫描对象


2.扫描数据及处理:

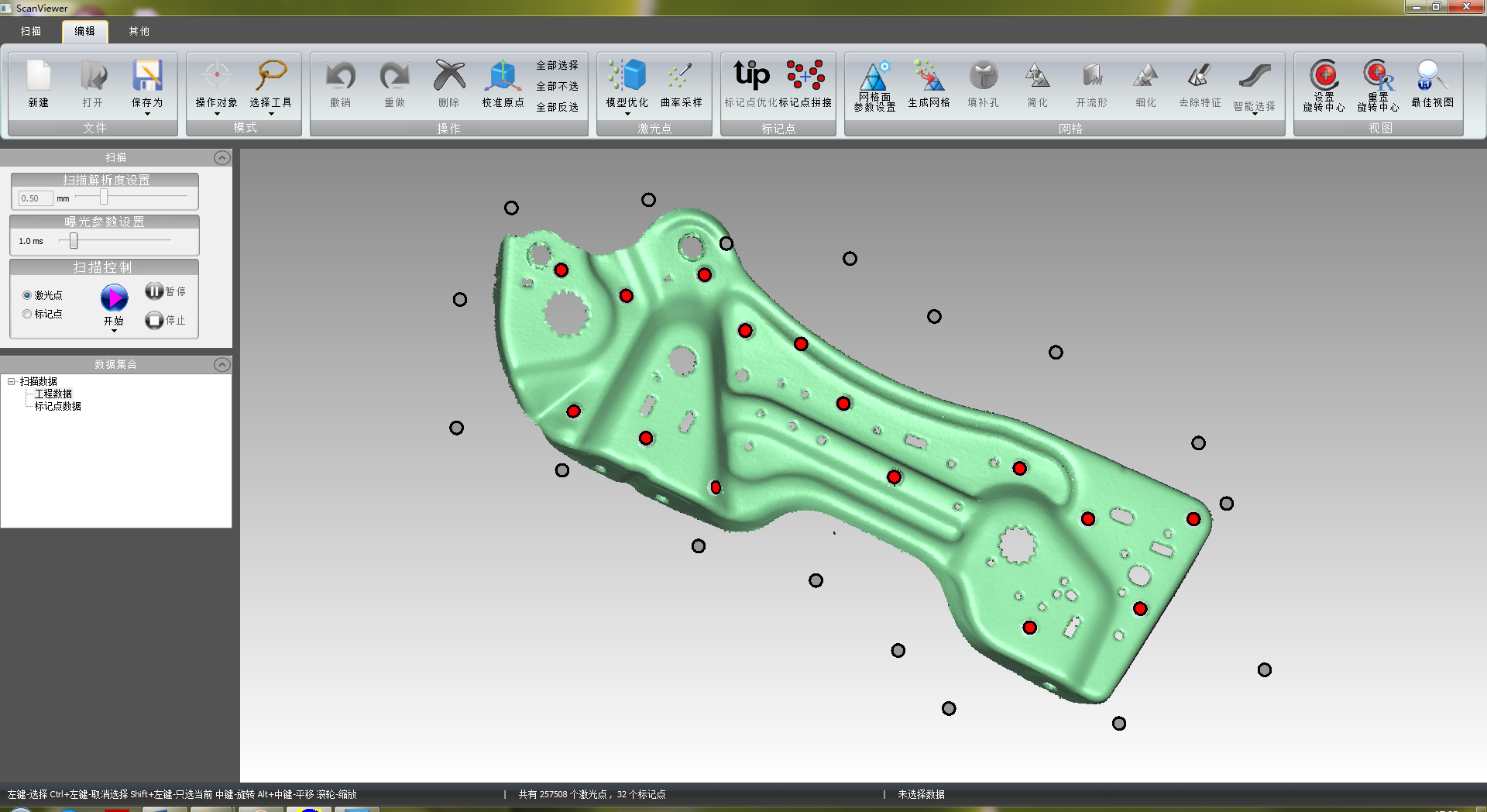

扫描数据——点云

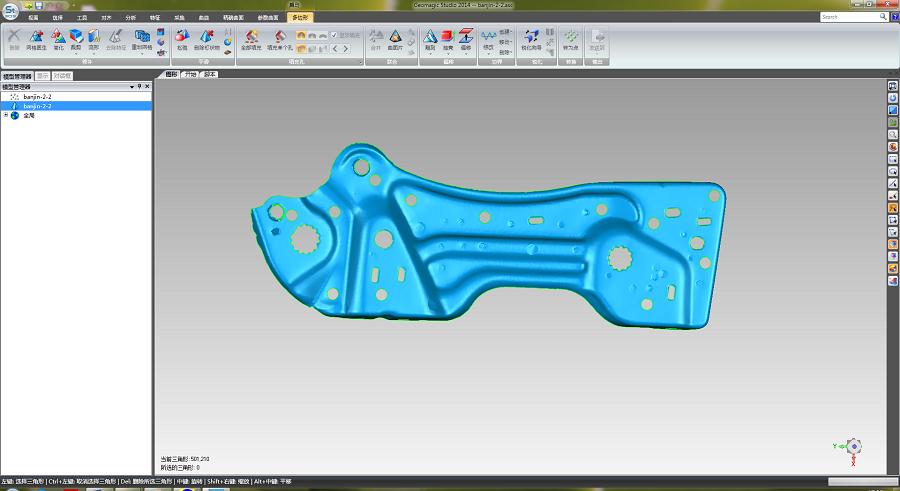

 数据处理——三角面片

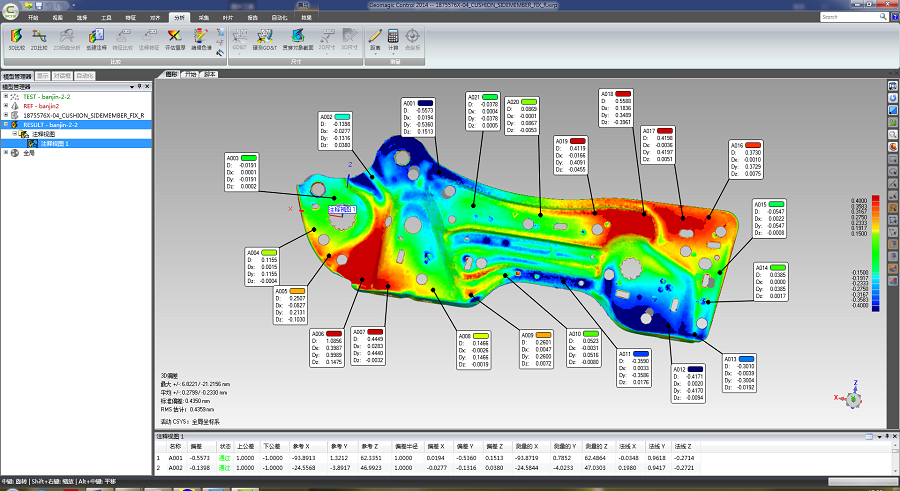

注释视图



四、小结

  通过使用PRINCE系列手持式三维激光扫描仪采集钣金冲压件的外形数据,然后将数据与标准数模进行3D最,得到工件的偏差分布色谱图。在色谱图上对重点区域进行创建注释,得到该区域的具体偏差数值。通过此方法,可以快速准确的完成钣金冲压件的加工精度检测。思看PRINCE激光三维扫描仪能够很好的满足客户需求,获得高分辨率的三维扫描数据,为客户提供简捷优质的服务。
