  • 无须贴点的三维扫描仪问世,高精度大量程兼得,看中欧联盟如何颠覆三维检测
  • 本站编辑:杭州思看科技有限公司发布日期:2017-12-11 15:42 浏览次数:

3D扫描技术改变世界


今年5月,挪威METRONOR[1]和思看科技联合研发的TRACKSCAN系列跟踪式三维扫描仪首次在德国斯图加特发布。TRACKSCAN由于具有无需贴点、支持硬测头检测、主动跟踪同时具备超大量程等特点,在海外获得大量关注,并与波音公司达成合作关系。在11月28日DMP展会中,TRACKSCAN系列首度在国内亮相,展会期间TRACKSCAN与客户零距离接触,让客户切身体验到了无须贴点的测量方式的高效之处。



[1]迈卓诺(METRONOR)成立于1989年,总部位于挪威,是全球光学三维测量技术顶尖的高科技企业,具有丰富三维测量经验和庞大的用户群。


大尺寸物体的三维测量一直以来都是大型、重型制造行业的痛点,目前的三维解决方案都无法达到真正的高效,速度和精度就如同鱼和熊掌,难以兼得。手持式三维扫描仪在扫描过程需要贴反光标记点,而在中大型物体扫描过程中,放置和去除标记点会占用整个扫描过程的一半以上时间。因此,大型制造企业迫切需要一套无须贴点的三维测量方案。然而,现有的无须贴标记点三维测量技术仍不够成熟,例如量程、精度、价格等等制约因素使这类设备难以在行业内普及。思看科技深知制造业在三维测量上面临的障碍,TRACKSCAN系列因此应运而生。


TRACKSCAN跟踪扫描系统结合了挪威METRONOR全球顶尖的摄影测量技术和思看科技资深的激光三维扫描技术,是一套同时具备三维扫描和接触式测量功能的三维检测系统。TRACKSCAN系统主要由定位相机、三维扫描仪、光笔测量仪和电脑组成,设备可以根据实际扫描需求自由组合或升级。


TRACKSCAN为何是中大型零件测量的最优选择?


得益于挪威METRONOR全新升级的光学跟踪技术,TRACKSCAN系统在量程、精度、品质、方式上都有了颠覆性的改进。



光学跟踪技术全新升级

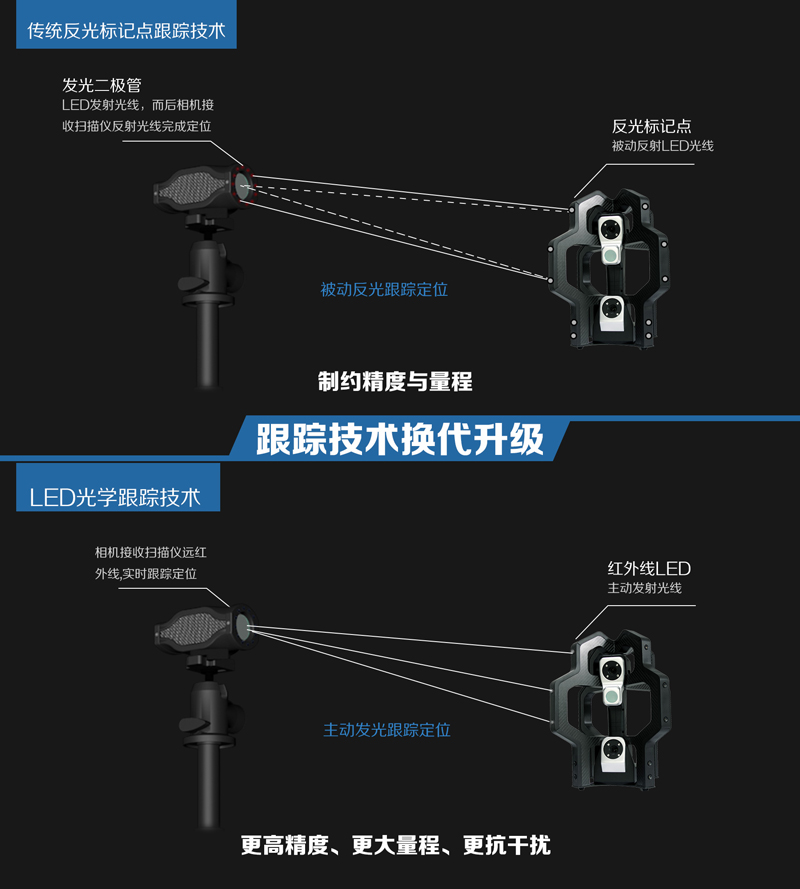

TRACSCAN的LED光学跟踪技术,相比传统的反光标记点跟踪技术,从原理和算法上提升了精度、量程和稳定性。传统反光标记点跟踪技术是由定位相机周围的LED发光,扫描仪上的多个反光标记点反光给相机,相机根据反射光线获得扫描仪上标记点的相对位置从而对扫描仪进行空间定位;显而易见,被动发光的跟踪技术易受环境光干扰,精度和量程也受跟踪技术的限制。


TRACKSCAN系统是由TRACKSCANNER三维扫描仪上的红外LED主动发光,相机直接接收扫描仪上的红外光对扫描仪进行跟踪定位,这直接决定TRACKSCAN扫描仪具备更高的精度,更大的量程以及更强的抗干扰能力。更值得一提的是,M-TRACKER定位相机的有效像素为640000 x 512000,是普通500万像素相机的6万倍,这意味着TRACKSCAN系统在测量精准度上保证了绝对优势!



TRACKSCAN特点



为真正实现中大型工件三维测量的精准高效,TRACKSCAN系列跟踪式三维扫描仪的优势主要表现在以下5个方面。


▌无须贴点

采用挪威METRONOR的红外LED主动式跟踪,由定位相机主动寻靶定位,无须贴标记点即可进行三维检测,大大提升大尺寸零件的三维测量效率。


▌超大量程

激光扫描时最大工作距离可达10米,接触式光笔最大测量距离可达15米,轻松实现大物体三维检测。


▌极高精度

扫描体积精度最高可达0.03mm,2.5米大小的工件跟踪体积精度0.04mm,10米大小的工件精度0.12mm,真正满足大型物体的高精度三维测量需求。


▌支持硬测头

配合TRACKPROBE光笔,可实现接触式三维测量,保证关键部位高精度三维数据获取。光笔测量仪支持硬件升级,加长版光笔可轻易测量600mm或更深的隐藏位置。


▌方案灵活

支持单镜头、多镜头等多种光学跟踪装置方案,根据需求调整工作区域,扫描区域和扫描精度之间完美平衡。



DMP首秀

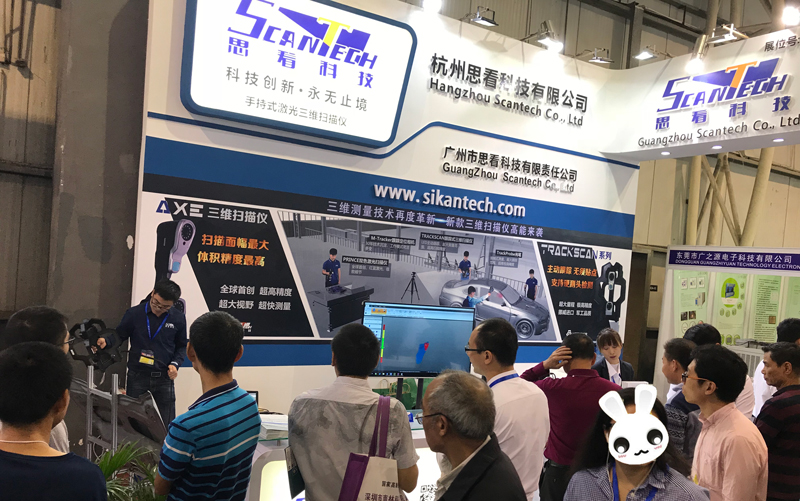

TRACKSCAN在此次DMP展会现场演示获得大量行内人士关注和认可,在国内三维检测圈掀起不小的轰动,TRACKSCAN系统凭借其独特的技术优势获得了市场认同。



▲TARACKSCAN演示过程



TRACKSCAN系列跟踪式三维扫描仪契合了中大型工件的检测需求,是制造业前所未有的一套测量利器,可广泛应用于汽车、航空航天、发电设备和工程机械等大型、重型制造行业。TRACKSCAN系统不但可以节省大量人力、物力,还能大大提高生产效率,为工业制造升级提供了强大技术支持。
