  • 让三维扫描解放汽车制造业!
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2017-07-18 09:03

摘要:发动机缸盖的孔位、孔径、尺寸等参数对产品的质量控制起着至关重要的作用,发动机缸盖存在任何细微的偏差都会直接影响后续的产品生产制造的工作,思看用HSCAN331手持式三维扫描仪快速准确地获取了发动机缸盖的三维偏差注释图,直观地检测出存在的偏差,快速获取偏差数据,发动机缸盖三维检测提供了便捷高效的三维数字化方案。


/ 01 /客户需求

发动机缸盖生成完成后需要对孔位的轮廓度,孔径,相对位置等参数进行检验检测以确定产品是否符合要求。对同一批次的多个样件检测可以反映模具状况以确定后期是否需要修模补模。客户反应传统的三坐标测量存在很多问题,制约了生产效率:

由于受机械运动的限制导致检测速度较慢;

只能获取关键点,无法获得整个被测物的三维数据;

不能反应整个被测物的形状,检测结果不直观;

检测工件尺寸受三坐标大小限制;


客户希望寻找一种能保证精度的前提下同时兼顾效率的检测方法。于是尝试使用思看科技HSCAN系列的三维扫描仪。


/ 02 /解决方案

思看科技为客户提供了手持式三维扫描仪HSCAN331,对发动机缸盖进行三维扫描检测,获取定位点和三维数据,无需喷粉,扫描操作方便灵活死角小,扫描速度快,与三坐标测量相比能大幅提升检测速度,提高效率。同时配合原始3D图纸通过3D最精准快速获取偏差注释图,数据保存直观方便。

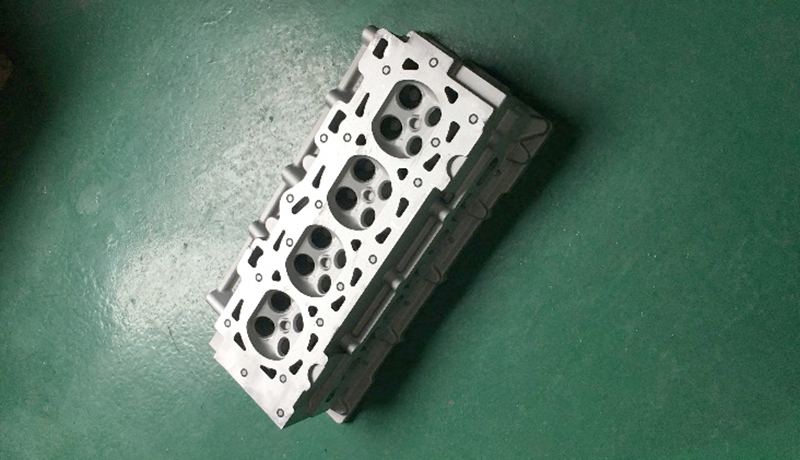

▲扫描对象:发动机缸盖

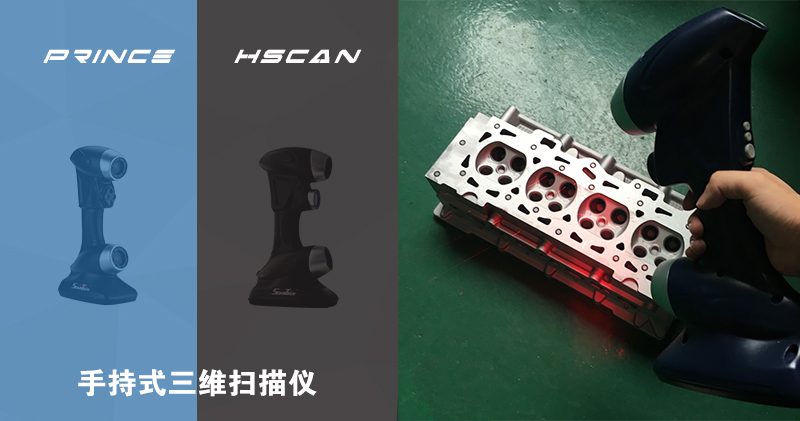

▲扫描过程实拍


三维扫描测量流程

step1.快速贴上定位标记点,无需做喷粉等预处理;

step2.HSCAN331扫描发动机缸盖,快速准确地获取三维数据;

step3.将发动机缸盖的原始3D图纸与扫描获得的三维数据进行比对,精准快速获取偏差注释图

step4.根据获得的误差结果进行产品修正




-所需产品及型号-

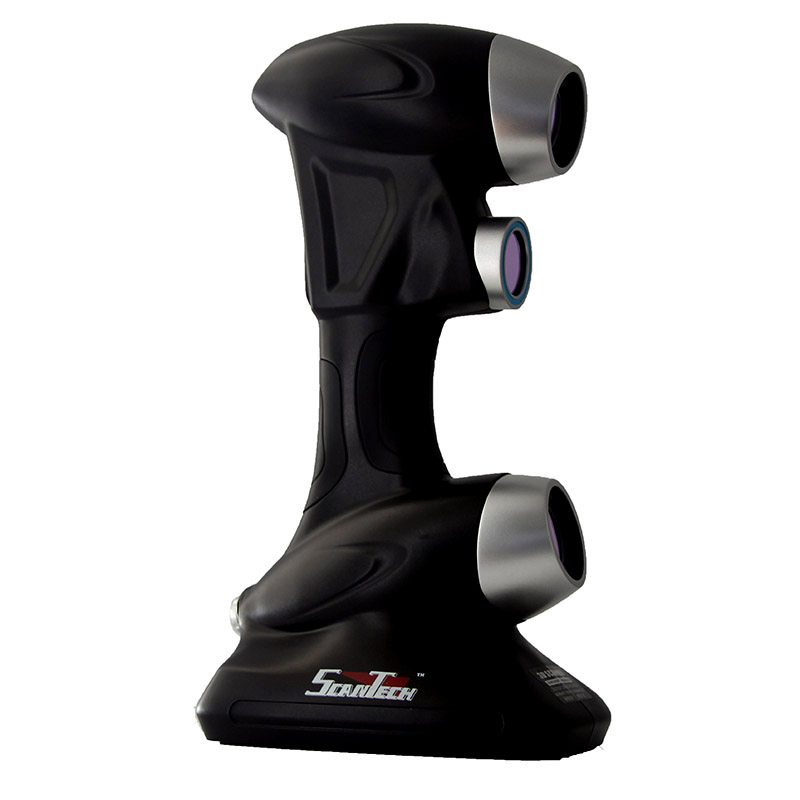

▲HSCAN331三维扫描仪


/ 03 /扫描数据结果


▌获得点云数据

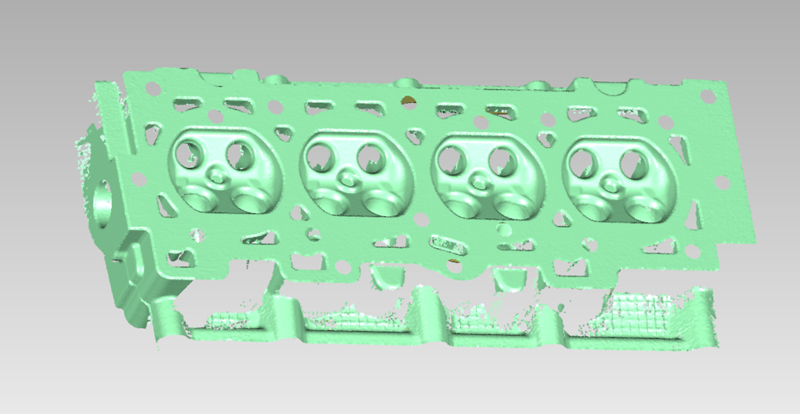

▲扫描获得的三维点云

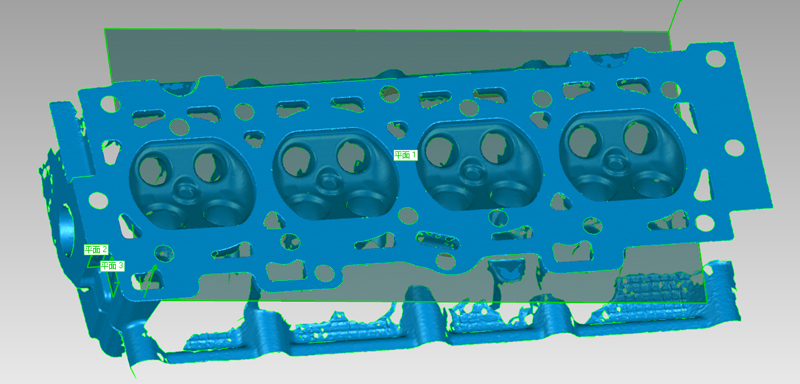

▲扫描获得的STL数据


获取三维数据特征,通过以特征作为基准对齐排除加工面导致实物与3D图纸不一致而对3D比对的干扰,准确获取3D偏差注释图



三维扫描数据

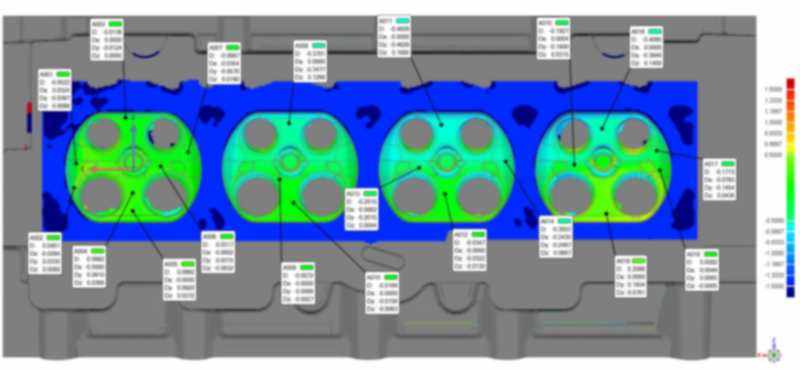

▲检测比对结果

三维扫描检测工作时间

贴标记点用时2分钟

扫描时间3分钟

数据检测比对用时5分钟

共计10分钟


/ 04 /小结


通过HSCAN手持式激光三维扫描仪快速准确地获取了发动机缸盖的三维偏差注释图,直观地检测出存在的偏差,快速获取偏差数据,为思看的客户提供便利、高效的检测手段,获得了客户的认可和好评。
