摘要:检具精度的标准与否对产品的质量控制起着至关重要的作用,检具存在任何细微的偏差都会直接影响后续的产品生产制造的工作,思看用HSCAN331手持式三维扫描仪为检具三维检测提供了便捷高效的三维数字化方案。


检具是什么?

检具是工业生产企业用于控制产品各种尺寸(例如孔径、空间尺寸等)的简捷工具,用于提高生产效率和控制质量,适用于大批量生产的产品,如汽车零部件,以此替代专业测量工具,如光滑塞规、螺纹塞规、外径卡规等。

检具精度的标准与否对产品的质量控制起着至关重要的作用,检具存在任何细微的偏差都会直接影响后续的产品生产制造的工作,因此,对检具进行严格的三维检测非常重要。

/ 01 /客户需求

客户原先是采用传统的接触式测量方式,即三坐标测量仪。客户反应CMM三坐标测量仪虽然精度极高,但是也存在各种问题:

由于受机械运动的限制导致检测速度较慢;

只能获取关键点,无法获得整个被测物的三维数据;

不能反应整个被测物的形状,检测结果不直观;

检测工件尺寸受三坐标大小限制;



在了解手持式三维扫描仪之后,客户对新的检测设备提出以下要求:

扫描速率要快;

扫描过程简单方便;

获得的三维数据精度要高;

检测结果要直观

/ 02 /解决方案

思看科技为客户提供了手持式三维扫描仪HSCAN331,对检具模具极其产品进行三维扫描检测,获得三维数据,与数模比对分析得到偏差部位,最后进行产品修正。

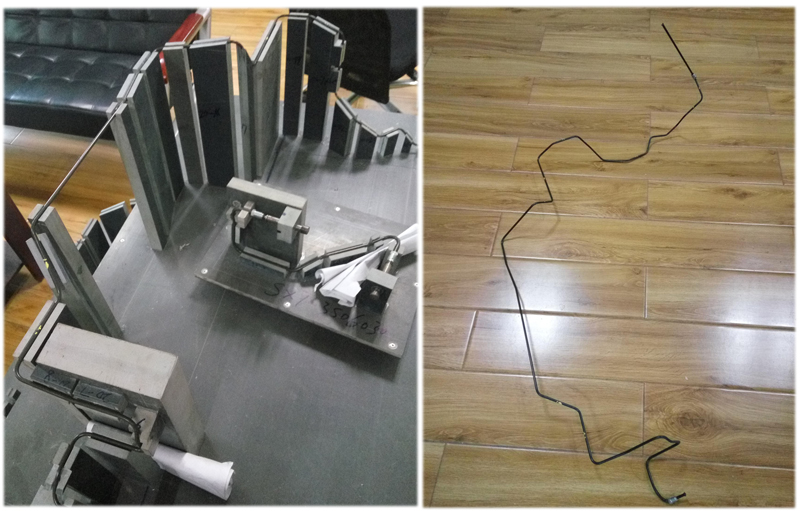

▲扫描对象:检具和线路管



三维扫描测量流程

step1.快速贴上定位标记点,无需做喷粉等预处理;

step2.HSCAN331扫描检具,快速准确地获取检具三维数据;

step3.将检具的三维数据与数模文件进行比对,分析出误差;

step4.根据获得的误差结果进行产品修正



-所需产品及型号-


▲HSCAN331


/ 03 /扫描数据结果


▌获得点云数据

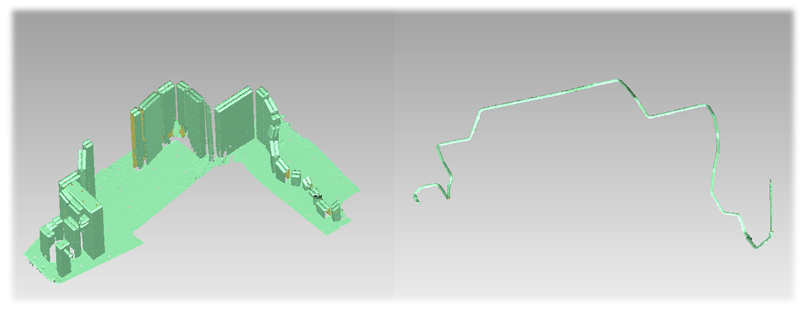

▲扫描获得的三维数据

三维扫描数据


检具检测比对结果



线路管检测比对结果

三维扫描检测工作时间

贴标记点用时10分钟

扫描时间15分钟

数据检测比对用时5分钟

共计30分钟


/ 04 /小结


通过HSCAN手持式激光三维扫描仪快速准确地获取了检具和线路管的三维数据,直观地检测出存在的偏差,快速获取偏差数据,为思看的客户提供便利、高效的检测手段。
