  • 小型汽油机缸体检测案列
  • 本站编辑:杭州思看科技有限公司发布日期:2017-05-16 17:04 浏览次数:

一、 客户需求描述

1. 行业现状

   小型汽油机缸体广泛用于园林机械、植保机械、农业机械,小型工程机械以及航模、车模等小型汽油机,是发动机的重要组成部分,因此其尺寸精度的偏差要求也就至关重要。

2. 客户当前检测手段局限性

   由于叶片之间的间隙较小,深度较深,之前这种小型汽油机缸体的检测还都停留在传统的测量方式上,卡尺测量的精度不够高,三坐标测量有太多的死角无法检测。

二、 思看解决方案

1. 解决方案

   杭州思看科技有限公司为客户提供了手持式三维激光扫描仪HSCAN331,现对小型工件也能提供快速全面的扫描方案在小型汽油机缸体上贴上少数标记点(4个或以上借助贴有标记点的桌面,通过过度拼接的方式,将工件完整地扫描出来,再将扫描数据导入专业的检测软件中与原始数模拟合比对,获得比对报告,查看偏差大小以及叶片厚度

2. 所需仪器及型号

   杭州思看手持式三维激光扫描仪HSCAN331

3. 描仪工作时间

Ø 贴标记点用时1分钟;

Ø 三维数据扫描用时5分钟;

Ø 数据后处理及生产检测比对报告用时4分钟。

三、 扫描数据及结果

1. 扫描工作现场

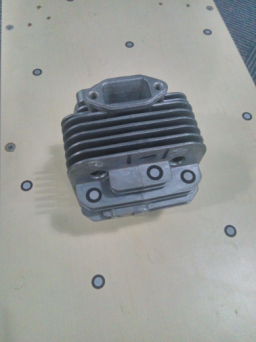

1 现场扫描

2. 扫描数据

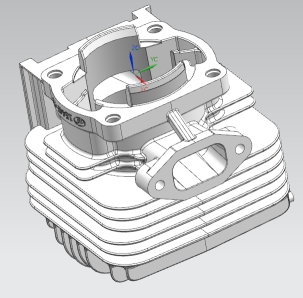

2 扫描点云及数模文件

3. 比对结果





4 数模比对

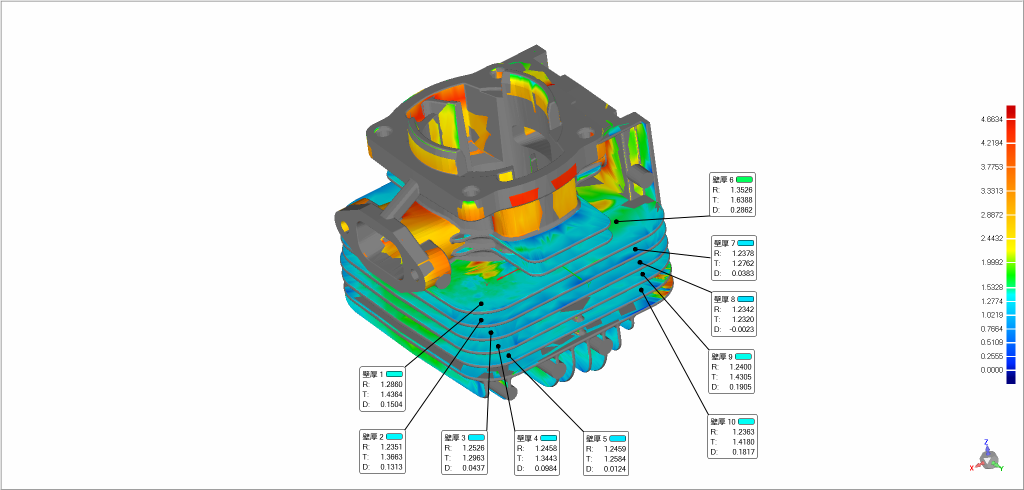

5 壁厚偏差

四、 小结

    杭州思看科技有限公司的手持式三维激光扫描仪扫描速度快精度高,死角少,在扫描小物件时也能为客户提供独特的扫描方案,同时工程师专业的职业技能和严谨的工作态度以及公司完善的售后服务保障制度得到了客户一致的好评,客户顺利完成采购
