一、 客户需求描述

1. 行业现状

   转向节是汽车转向桥上的主要零件之一,转向节的功能是承受汽车前部载荷,支撑并带动前轮绕主销转动而使汽车转向。转向节按照图纸尺寸要求生产后,要对其外圆、端面的尺寸、形位公差等进行检验,确定是否合格,在对其清洗涂油入库。

2. 客户当前检测手段局限性

   转向节要检测的尺寸较多,有些位置很复杂,使用三坐标测量效率太低,当客户想看整体偏差时,使用三坐标测量就显得有些力不从心了。

二、 思看解决方案

1. 解决方案

   杭州思看科技有限公司为客户提供了手持式三维激光扫描仪HSCAN331,无需将标记点贴在桌面上,直接贴在转向节工件表面,通过三线交叉激光跟单线深孔扫描激光交互使用,快速扫描成型,再将扫描原始点云和原始设计数模一起导入专业比对软件,获得三维比对偏差报告。

2. 所需仪器及型号

   杭州思看手持式三维激光扫描仪HSCAN331

3. 描仪工作时间

Ø 贴标记点用时3分钟;

Ø 三维数据扫描用时8分钟;

Ø 数据后处理及生产检测比对报告用时4分钟。

三、 扫描数据及结果

1. 扫描工作现场

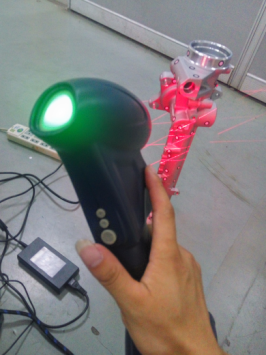

1 现场扫描

2. 扫描数据

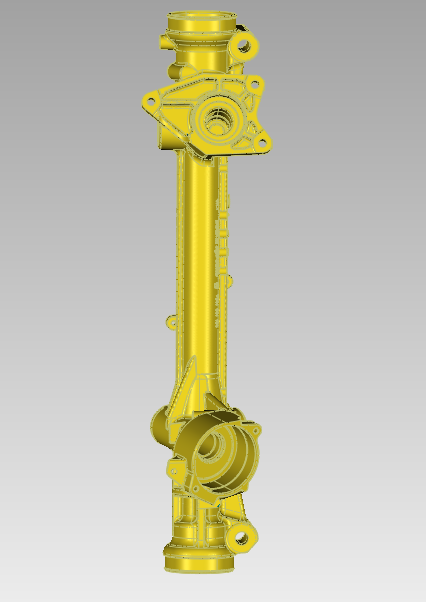

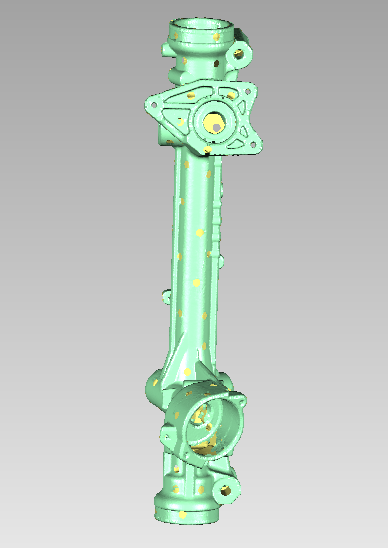

2 扫描点云及数模文件





3. 比对结果

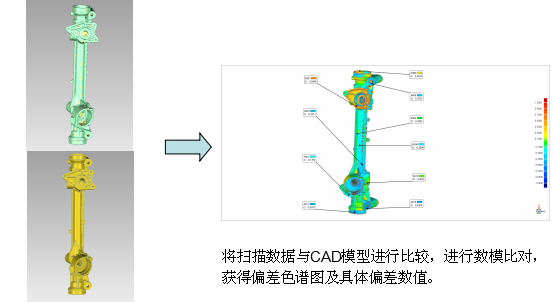

3 数模比对

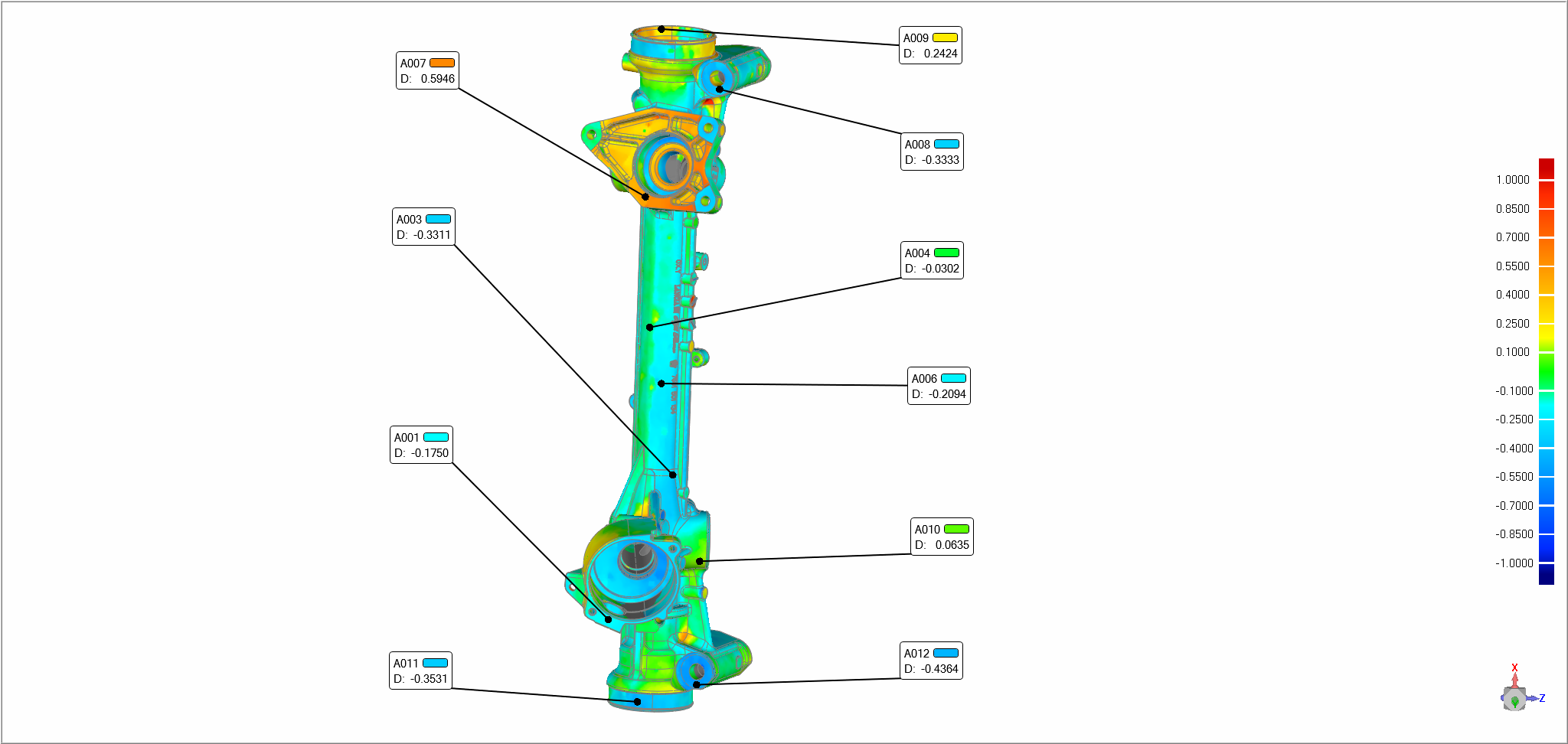

4 壁厚偏差

四、 小结

    杭州思看科技有限公司的手持式三维激光扫描仪扫描扫描速度快,精度高,便携无死角,是逆向跟工业检测的好帮手,目前正广泛应用于机械、汽车零部件、大型铸造件、雕塑、家具、高校等行业,在市场上有着良好的口碑。
