一、客户需求描述

客户对精度细节度都比较重视,要求展示细节度精扫;将指定工件的扫描数据拍照式扫描的同一工件数据进行比对观察其整体偏差以及使用标准球规进行精度检测。

二、思看解决方案

1.解决方案

铸件预扫描铸件表面标记点,使用标记点优化功能,然后扫描得出铸件的外形三维数据,并将数据在HScan软件中直接网格化,保存出点云和三角面片两种数据,将数据交给客户使用检测软件分析,观察偏差情况

球规:正常扫描球规的外形数据,将点云文件使用处理软件对齐测量球心距,与客户标准值进行比较。

2.所需仪器及型号

手持式三维双色激光扫描仪PRINCE335

3.扫描仪工作时间

a、扫描铸件用时

Ø 贴标记点用时5分钟

Ø 扫描用时8分钟(解析度设置0.8

b、扫描球规用时

Ø 贴标记点用时1分钟

Ø 扫描用时1分钟(解析度设置1.0

三、扫描数据及分析

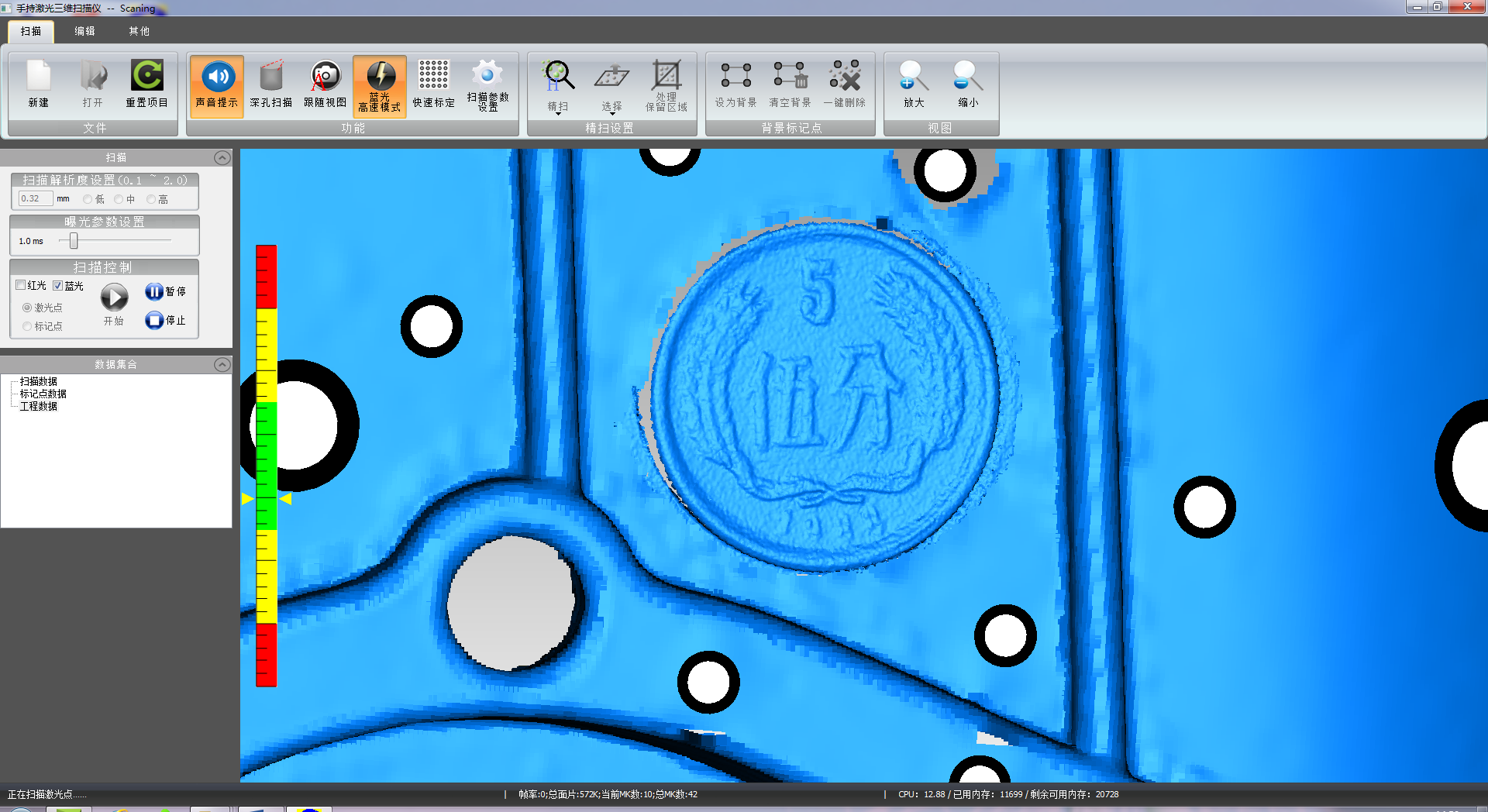

a、细节度演示

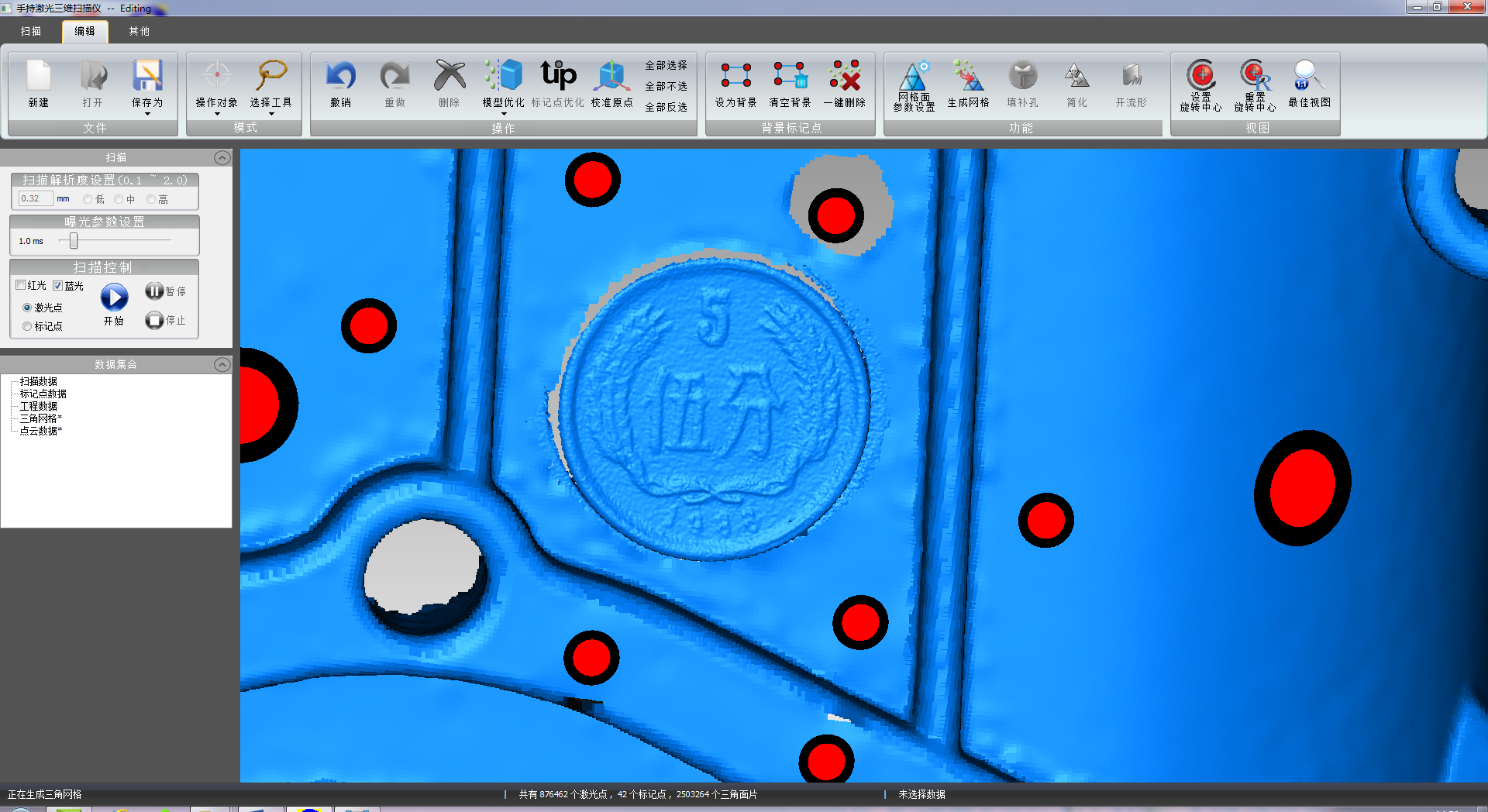

点云数据


STL数据

b、铸件

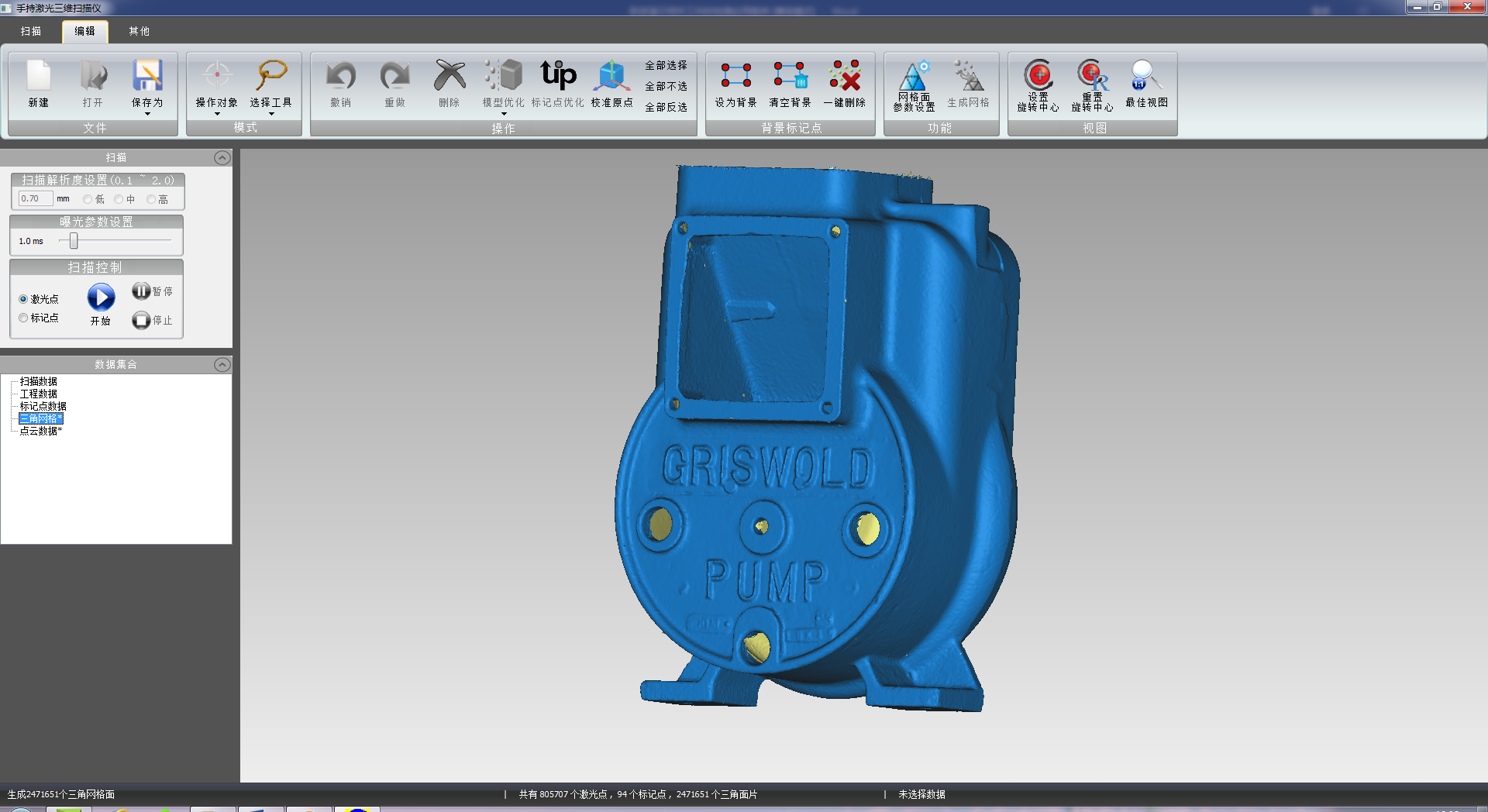

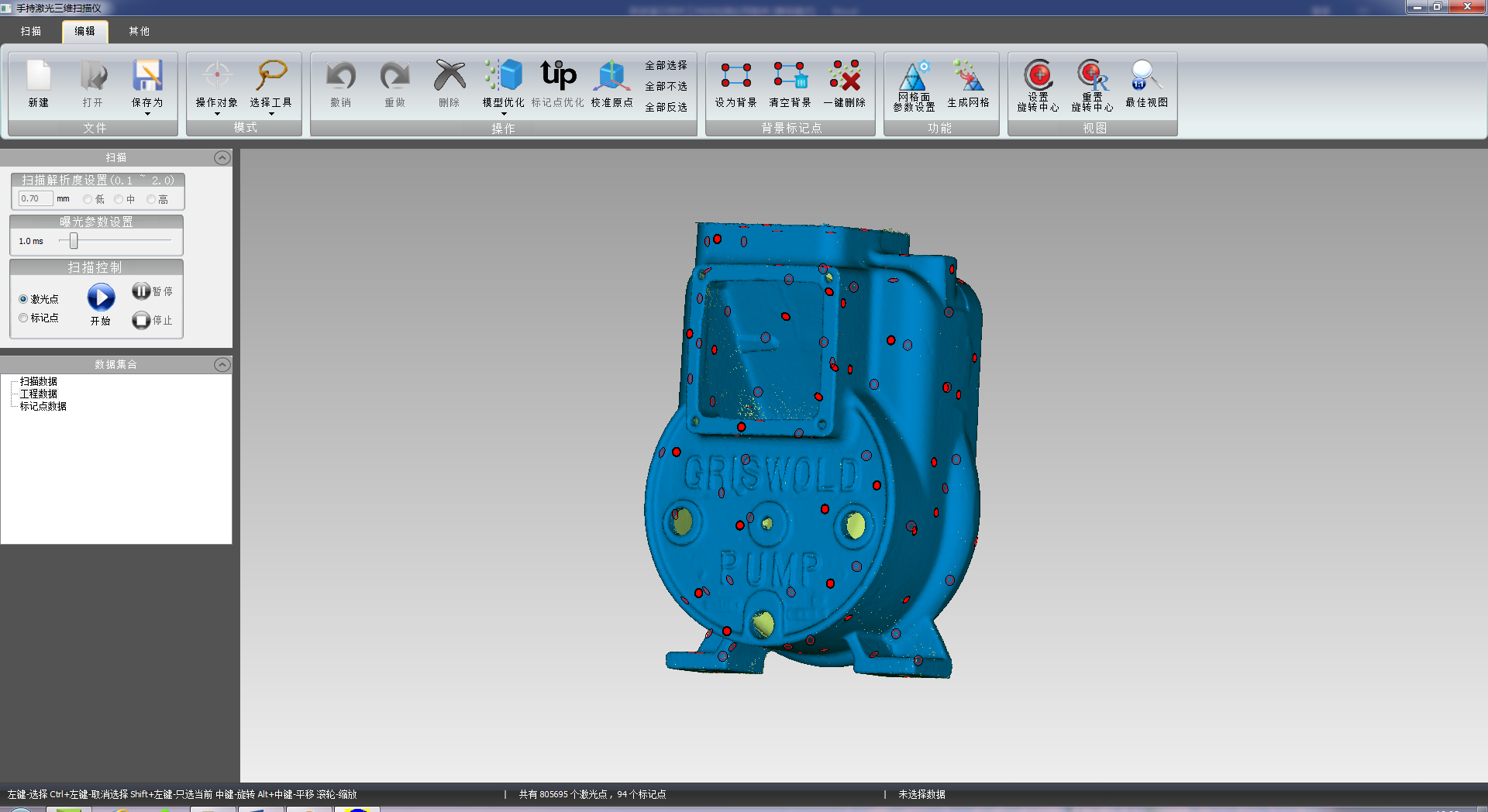

扫描数据HScan软件)




扫描数据                                                 STL数据

比对结果:

客户反馈偏差结果在可接受范围之内

c、球规

扫描数据(后处理软件

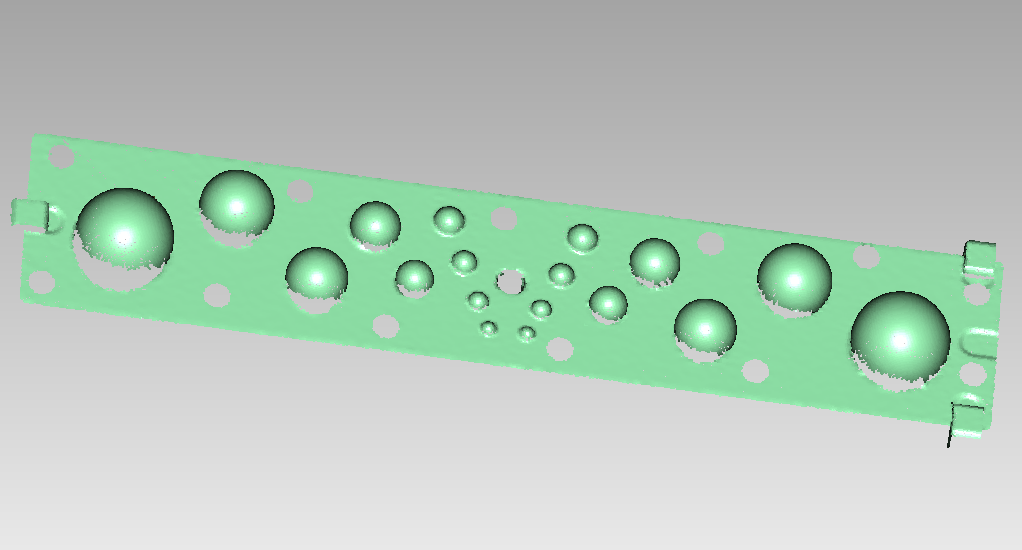

点云数据

处理结果:

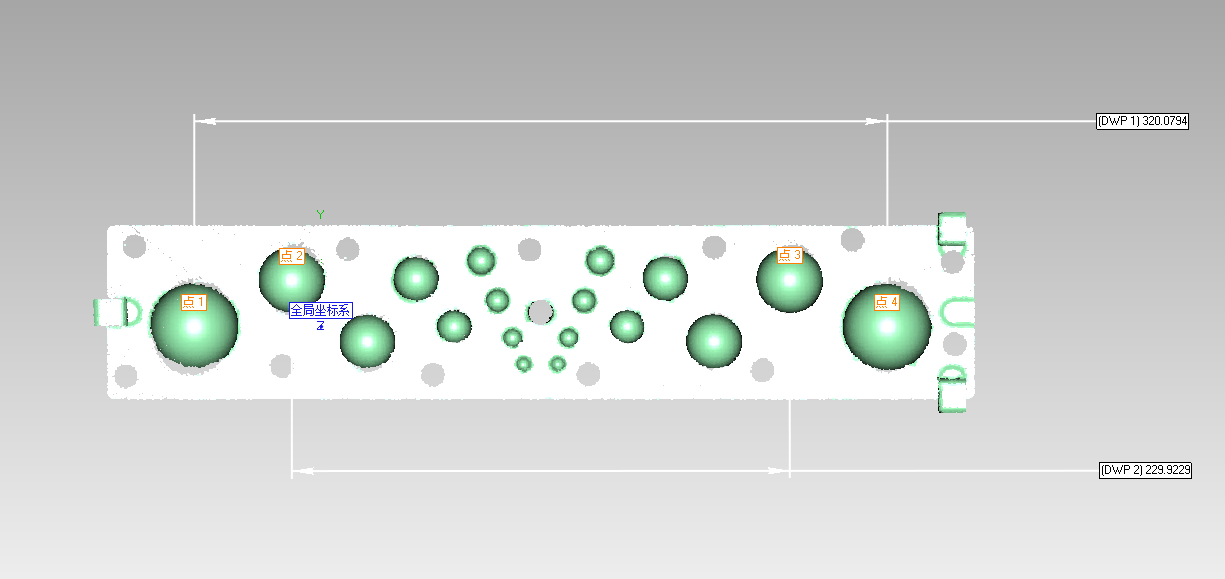

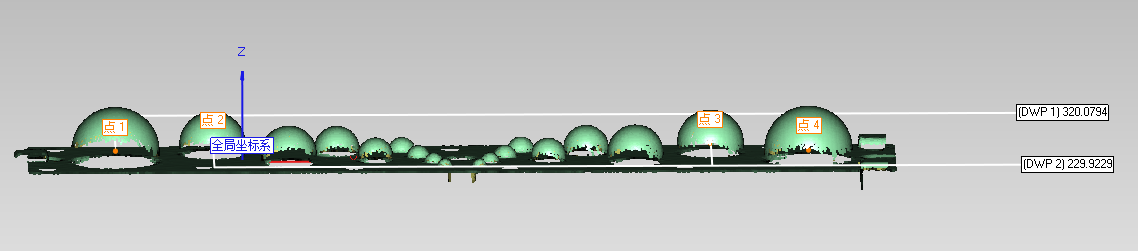

处理及测量结果

数据分析:

测得的两组数值分别320.0794和229.9229,理论标准值分别为320.04和229.91的检验,数据偏差在可接受范围内,精度良好。

四、小结

手持式双色激光三维扫描仪PRINCE系列,在继承之前HScan系列精度的前提下在细节度上大大的提高更加方便高效地为客户解决了具有细节度、精度双方面要求的工件的扫描问题。
