  • 3D扫描如何提升卡车中网设计进程
  • 本站编辑:杭州思看科技有限公司发布日期:2018-06-21 09:34 浏览次数:

-------------------------

3D扫描技术改变世界




 随着汽车行业的迅猛发展,汽车零部件的设计调整变得越来越频繁。由于目前卡车中网的设计相对成熟,国内通常在已有的卡车中网外形基础上进行逆向设计,从而缩短设计周期,提高生产效率。手持式3D扫描仪作为一种高效便捷的测量工具,打破了原有的传统拍照式三维扫描方式,为生产制造商提供帮助。





问答时间

Q:此次三维扫描对象是什么?

A:卡车中网,它是连接引擎盖,前保险杠和左右前灯的重要部件。它覆盖在车身前阻隔除空气以外的其它物质,从而保护散热器和发动机。


Q:为什么需要对卡车中网进行三维扫描

A:客户需要通过三维扫描得到卡车中网三维数据从而进行逆向再设计。


Q:卡车中网原来的测量工具是什么?它的局限性在哪?

A:拍照式三维扫描仪,这种方式存在问题是:

1.反光表面需要喷粉处理。卡车中网表面布满细小孔洞,扫描结束后需要对其进行繁琐细致的后期清理,整个流程费时费力,效率较低;

2.卡车中网是拼接式设计,各零件处有叠加,有拼接死角,拍照式三维扫描仪扫描过程中灵活度较低,难以捕捉到各细微处的盲区。


解决方案


思看客户:汽车零部件制造商

扫描对象:卡车中网

扫描设备:HSCAN771手持式三维扫描仪

应用:逆向设计


思看科技结合客户需求,为其提供了手持式3D扫描仪HSCAN771,快速贴上定位标记点后,实时激光扫描成像,从而获取工件表面的点云数据。封装得到stl格式后导入客户专业的逆向建模软件,进行设计调整。


HSCAN系列手持式3D扫描仪的优势在哪?

1. 反光物体表面不需要喷粉,非接触式测量,既保护被测物体又节省测量时间;

2. 手持式扫描设备轻巧便携,扫描方式灵活简单,能够轻松应对死角扫描难题。


-扫描对象-

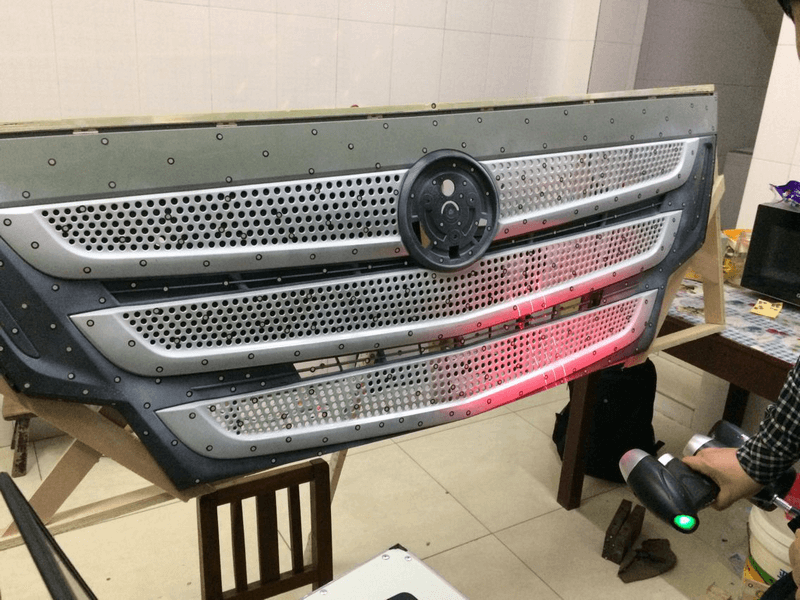

▲扫描现场图


-所需产品及型号-

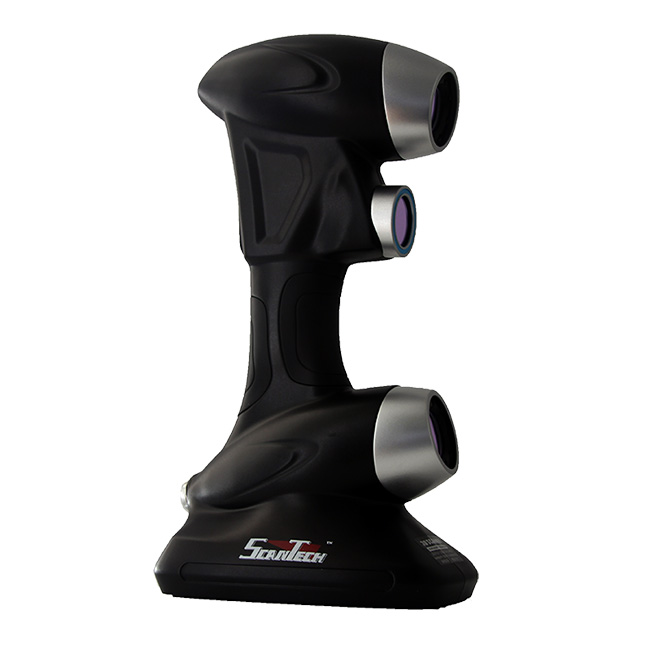

▲HSCAN771



测量数据

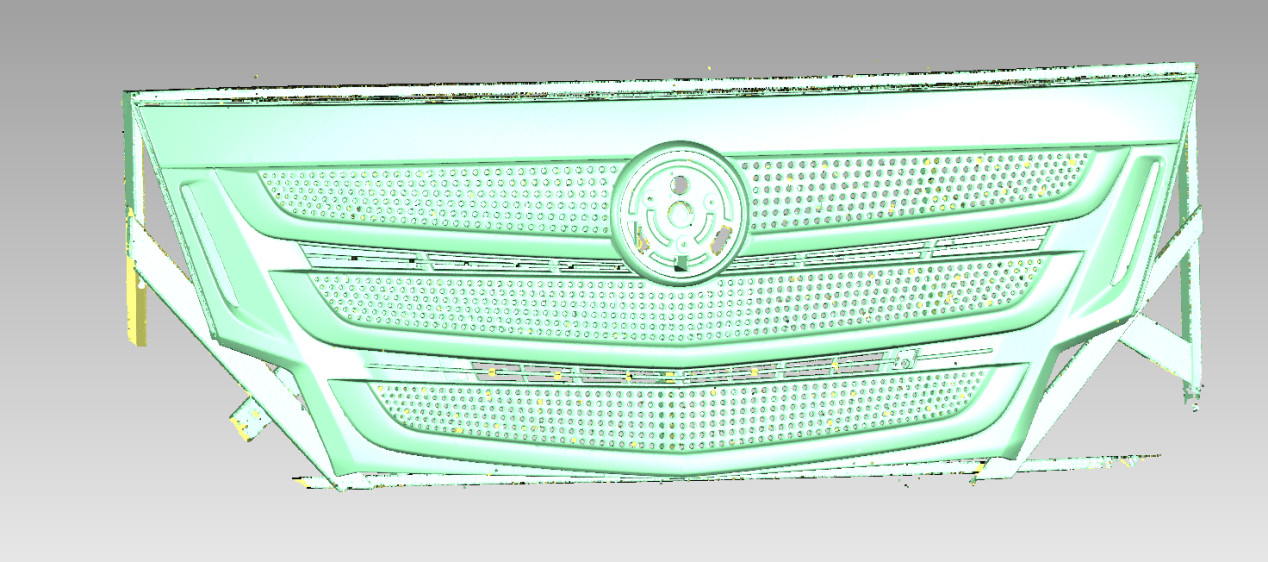

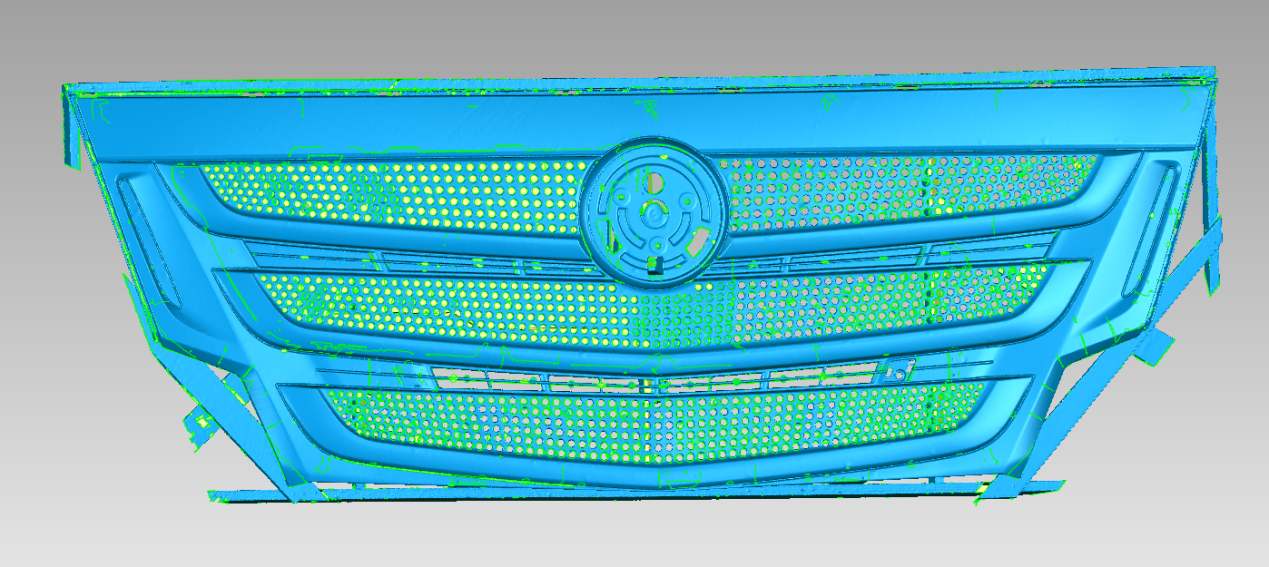

▲三维点云数据和STL


三维扫描工作时间

贴标记点用时4分钟

扫描时间3分钟

数据处理用时4分钟

共计11分钟

HSCAN771手持式3D扫描仪完美满足客户需求,获取的高精度三维数据用于逆向再设计,大大缩短了设计周期,且适用于汽车整车各部件的逆向造型,为汽车制造业带来极大的便利。



-->
