  • 汽车轮罩现场应用案例
  • 本站编辑:杭州思看科技有限公司发布日期:2016-10-18 10:24 浏览次数:

一、客户需求描述
1.客户当前检测手段局限性

本次客户要解决的问题是汽车轮罩的冲压回弹问题。回弹是板材冲压形成过程的重要缺陷之一,严重影响着冲压件的成形质量和尺寸精度,是制造过程中很难有效克服的产品缺陷。轮罩的回弹发生的形变是传统的检测方法无法检测出来的,从而无法对产品进行修正。
二、思看解决方案
1.解决方案

针对汽车冲压件回弹出现的问题,先使用全局摄像测量系统,获取轮罩的空间定位点,再搭配手持式激光三维扫描仪进行三维数据的获取,最后扫描的三维数据与轮罩的数模进行3D比较,误差分析,修正轮罩的偏差,提高产品的质量。
2.所需仪器及型号
全局摄影测量系统MSCAN结合手持式三维扫描仪HSCAN331。
3.全局摄影测量系统及扫描仪工作时间
贴标记点用时5分钟;
全局摄影测量系统用时5分钟;
扫描及数据后处理时间10分钟。
三、扫描数据及结果

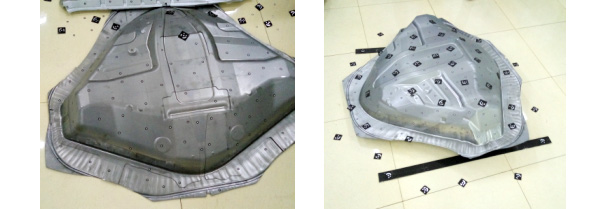

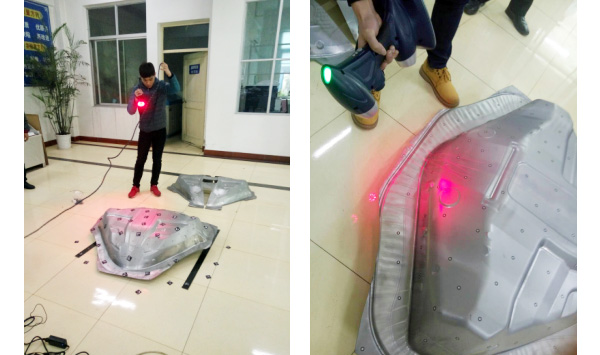

1.现场照片

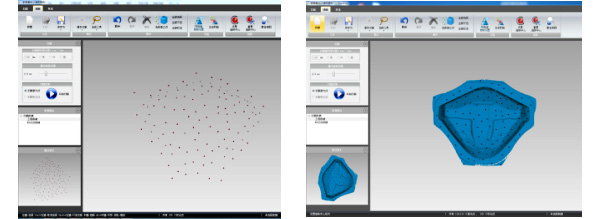

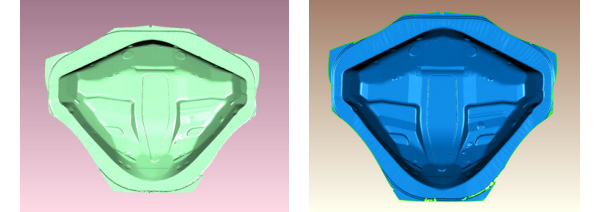

1.扫描数据

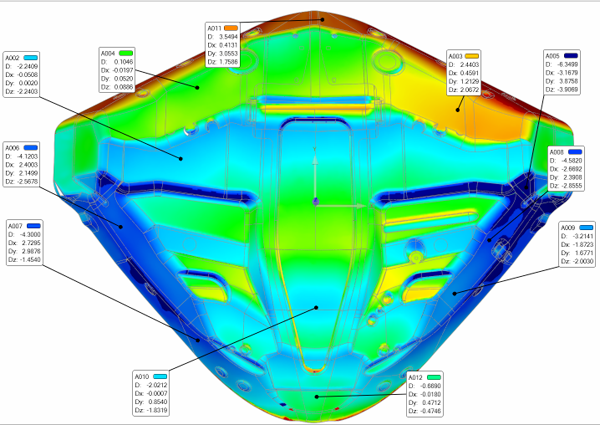

3、对比结果



-->
