  • 吉普整车扫描应用案例
  • 本站编辑:杭州思看科技有限公司发布日期:2016-10-18 10:24 浏览次数:

一、客户需求描述
1.行业现状
客户通过扫描整车外形数据,通过相关设计软件,建立与之外形高度匹配的改装配件。使用传统的拍照式扫描仪,会存在诸如:反光表面需要喷粉处理、强光环境下扫描质量差、设备笨重无法灵活移动、狭小空间无法使用等问题。
2.客户当前扫描设备的局限性
之前客户有拍照式的扫描仪,但几乎无法帮助他们解决问题。拍照式扫描仪无法在露天环境下工作,且除白色以外的扫描材质几乎都得喷粉扫描,三脚架结构,笨重不便携,扫描车顶车底十分费劲,扫面死角很多,需花费很长的时间,效率低下。
二、思看解决方案
1.解决方案
通过整车布置控制点,使用手持式三维激光扫描仪对标记点进行读取,通过获得的标记点数据,对整车分部进行扫描,然后将分部扫描的数据拼合成为一个整体的车辆外形数据。
2.所需仪器及型号
杭州思看手持式三维激光扫描仪HSCAN331。
3.描仪工作时间
贴标记点用时12分钟;
三维数据扫描用时20分钟;
数据后处理及生产检测比对报告用时10分钟。
三、扫描数据及结果

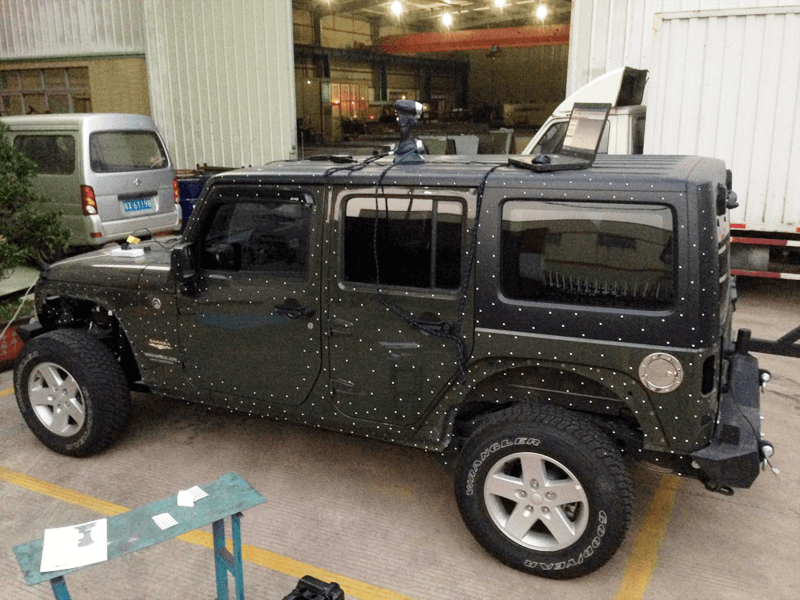

1.扫描工作现场



1.扫描数据


四、小结
手持式三维激光扫描仪,相对于传统的拍照式三维扫描仪有不可比拟的优势。首先,手持式激光扫描仪对环境适应性较强,不需要遮光;其次,对被测表面无特殊要求,不需任何处理就能扫描诸如镀铬、镜面、黑色吸光表面;再次,体型小巧,可以扫描诸如车门缝隙、座椅接缝等狭小位置;最后,无需三脚架固定,方便扫描车顶等传统设备无法扫描的位置。

-->
