  • SIMSCAN三维扫描仪海外开箱实测:小身材,大能量!
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2022-02-25 17:28 浏览次数:

自去年SIMSCAN发布以来,就听闻其设计特,性能强大。一些入手了这款三维扫描仪的合作伙伴,也纷纷向我们推荐。

我很高兴能和Elliot、Ludivine以及巴黎的合作伙伴Boréal 3D一起,亲自上手,对SIMSCAN进行一次开箱实测,深度体验它给我们带来的3D扫描之旅。

01 外观造型

SIMSCAN的超小尺寸(203mm × 80mm × 44mm)和超轻重量(净重 570g),让我们印象深刻。极简的设计,时尚范儿十足,产品外形符合人体工学,握感舒适,整体扫描体验很不错。

SIMSCAN的全金属外壳,坚固耐用。该外壳设计契合手掌,握感舒适。设备还贴心地配备了腕带设计,在扫描过程中,起到了防滑作用。

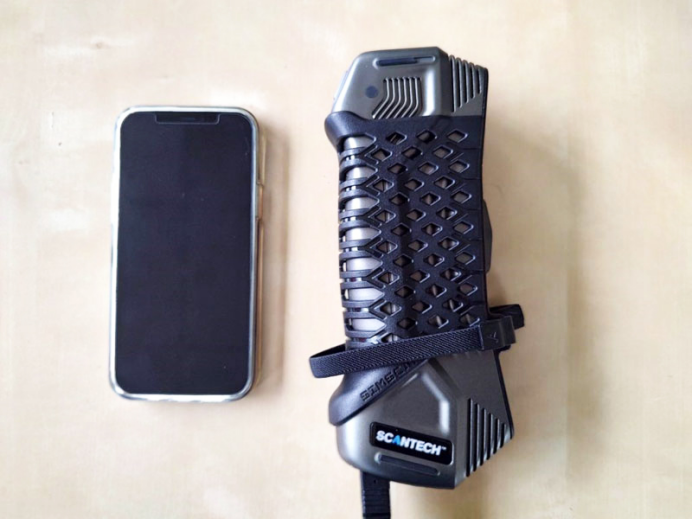

聚焦SIMSCAN外观;和iPhone 12尺寸对比

设备顶部有4个操作按钮,底部有两个端口,用于连接电源和电脑:

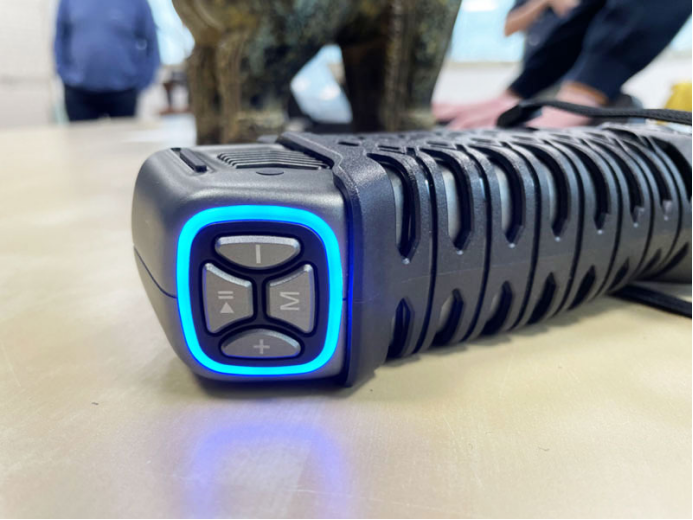

SIMSCAN顶部按钮及底部接口特写

如图所示,顶部按钮用于开始、暂停以及激光模式切换;左右的按钮,用于放大、缩小扫描软件上显示的画面;底部的 M键可以在扫描仪上直接切换不同功能。

02 配套软件

我们搭配使用了Scantech的ScanViewer三维软件,这款软件界面简洁明了,集成了实时扫描与快速数据后处理功能。

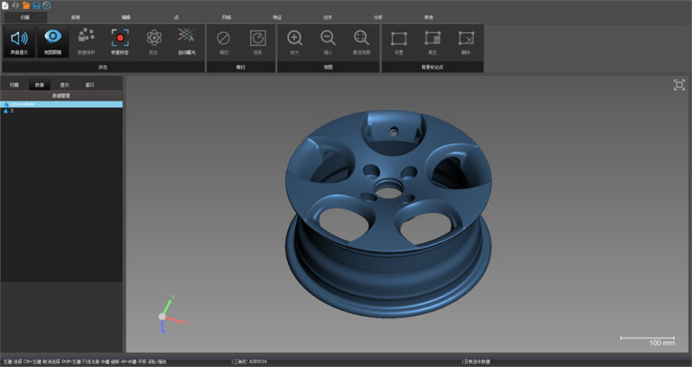

ScanViewer三维扫描检测软件

03 扫描体验

开始扫描

在三维扫描之前,建议花一点时间,先确定自己的扫描需求。

    · 工件尺寸:大型、中型还是小型物件?

    · 几何形状:长度?厚度?边缘是否明显?

    · 表面细节:平面?凹陷?压花?雕刻?

    · 纹理特征:表面光滑?表面粗糙?纹理单一?纹理多样?

    · 颜色和透明度:是否透明?是否高亮?暗色、哑光?

回答这些问题有助于选择最佳的3D扫描方案,确定贴点位置。

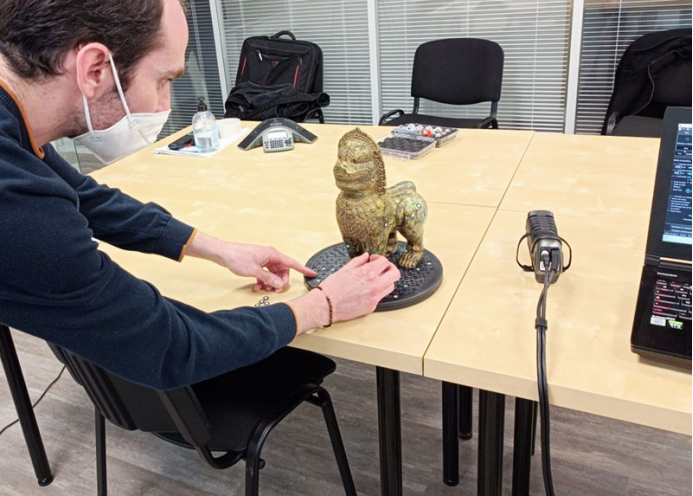

贴点进行时

想要获得理想的扫描结果,标记点的放置至关重要。扫描仪在进行三角测量时,必须同时“看到”4个标记点,以确保三维扫描顺利进行。

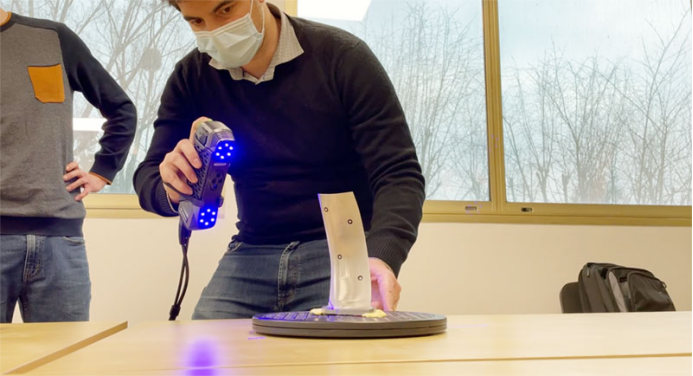

现在,正式开扫!

扫描时,软件会根据靠前次扫描标记点的数据生成被扫描物体的精确三维坐标。

这个扫描结果被用作“骨架”,以便在之后3D扫描过程中对扫描数据进行正确的对齐和定位。


一旦拥有了物体的“骨架”,接下来就可以选择不同的参数了。使用SIMSCAN时,可切换至超精细模式,所以不会遇到分辨率太低的困扰。

该模式下,可查看初始分辨率8倍状态下的扫描结果。

超精细3D扫描模式是Scantech带来的一项重大创新,我们将在后文深入探讨这项功能。

在测评过程中,为了能够在有限时间内尽可能多地进行扫描,我们将分辨率设置为0.5mm。为了得到更全面的测评报告,我们还测试了SIMSCAN的超精细模式。

曝光设置

根据工件的不同材质,需要调整三维扫描仪的曝光度。这和在光线不足的情况下调整相机的ISO原理相似。提高扫描仪的曝光度,可以更容易地扫描黑色、暗色区域。

我们建议先用默认曝光模式来扫描大部分区域,然后再手动调整参数,来有效获取黑色、暗色区域的三维数据。

扫描模式

SIMSCAN拥有高速扫描、超精细扫描及深孔扫描3种不同的扫描模式。

高速扫描模式:22束交叉蓝色激光线

最高扫描速率高达2,020,000 次测量/秒,能够快速精准获取工件的三维数据,几分钟内就能完成三维重建。这种模式,能满足大多数的使用场景。

超精细扫描模式:7束平行蓝色激光线

SIMSCAN最高分辨率为0.025 mm,能精准获取复杂物体表面完整数据,轻松捕捉每一个细节之处。

建议用高速扫描模式快速勾勒工件,再用超精细模式扫描工件表面,以获取更精准的细节。

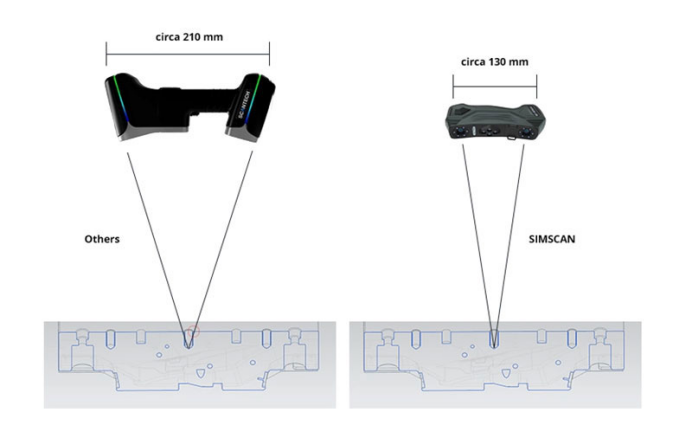

深孔扫描模式:1束额外蓝色激光线

最后这种模式专用于获取狭小空间的三维数据。单束激光线对于扫描深孔、间隙、深槽、死角等位置具优势。


超精细模式

下面我们来深入测评SIMSCAN的超精细扫描模式。超精细模式下,可将项目初始分辨率提升8倍,得到超精细扫描结果。我们选择了一个细节较为复杂的工件(工件上的标签和硬币的细节小且复杂 ),先扫描了整个工件,初始分辨率设置为0.4mm。

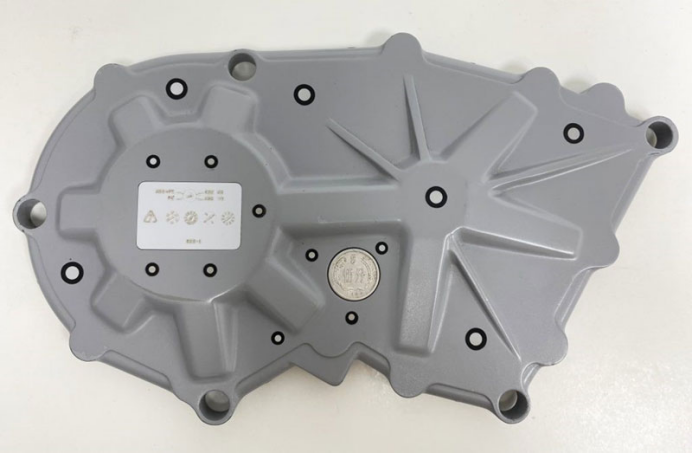

演示工件特写

然后在ScanViewer中,用简单的套索选择工具来确定精扫区域。选定了硬币和标签区域后,切换至超精细模式,几秒钟就完成了8倍分辨率下的数据处理,最终效果非常理想。

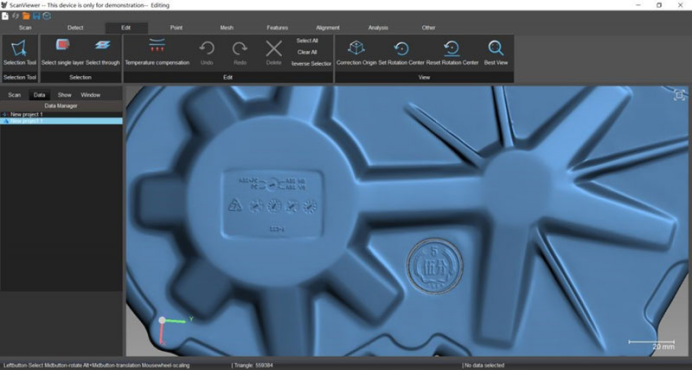

使用超精细模式后的结果

一般而言,扫描结果越精细,3D扫描文件就越大。但使用SIMSCAN的超精细模式,既能保证细节,扫描文件也不会过大。

用SIMSCAN在几分钟内先快速获取一个工件的三维数据,得到一个小文件,之后只精扫一个特定区域,在保证得到精细结果同时,能最大限度地减小最终扫描文件的大小。

稳定性

值得一提的是,经过几个小时的不间断操作,我们没有发现SIMSCAN的性能有任何下降情况。

SIMSCAN能调节自身的温度,避免因设备过热,导致数据不精准的情况。因此,在长时间的扫描过程中,也不会出现扫描仪的精度与原来精度相去甚远的情况。

04 测评结论

总而言之,SIMSCAN给我们留下了深刻印象,是一款外观、性能、用户体验都很好的优秀产品。我们发现,其在复杂细节、狭小空间扫描上更具优势。此外,SIMSCAN能够相对容易获取到黑色、暗部和光亮表面的三维数据。与其配套的ScanViewer三维软件,简洁直观,它还提供检测功能,可自动生成报告。

我们期待Scantech在将来能带来更多的优秀新产品。



作者:Pierre-Antoine Arrighi;创始人和顾问 @Aniwaa

翻译&编辑:Cong

原文链接:https://www.aniwaa.com/review/3d-scanners/scantech-simscan-review-compact-versatile-powerful/
