  • 狭小空间,游刃有余!SIMSCAN助你打造比较趁手工具
  • 本站编辑:杭州思看科技有限公司发布日期:2021-12-10 11:32 浏览次数:

工欲善其事必先利其器,一位伟大的工匠,往往离不开一件趁手的工具。得心应手的工具是前线工人的比较好的“武器”。作为家庭和工业优先域常见的应用工具之一,电动工具随处可见,且应用广泛。


打造一件好用的电动工具,离不开设计师对其工艺改进的不断追求。其中,3D扫描技术为其工艺设计优化改进带来了不小的助力。

案例背景

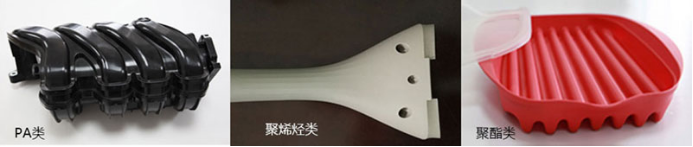

本次的客户是国际知名电动工具品牌的供应商,其生产的电动工具外壳所使用的材质种类比较多,大部分为热塑性塑料成型,需要通过模流分析,来得出该外壳对材质的收缩率、流动性、结晶性、热敏性、应力开裂及熔体破裂、热性能及冷却速度、吸湿性等的明确数据要求


模流分析,即运用数据模拟软件,完成注塑成型过程的模拟仿真。模拟模具注塑的过程,通过数据结果对模具的方案可行性进行评估,完善模具设计方案及产品设计方案。本次的客户需要通过对其生产的电动工具外壳进行三维数据采集,然后在专业软件中进行应力和开模线等进行分析,以提高其注塑模具及产品的制造工艺,进而进一步提升产品质量。

解决方案

为了后期的注塑模型的模流分析能顺利进行,对前期采集的三维数据的完整性与精确性要求非常高。此次扫描的产品种类繁多,外形多样,表面复杂,细节多,形状不规则,孔位深,颜色差异大等特点,都为扫描任务带来了不小的挑战。

思看科技为客户量身定制了三维数字化解决方案,提出使用SIMSCAN便携式扫描仪来为应对这一挑战:

狭小空间,大有作为

本次需扫描的电动工具塑料外壳有许多深孔、间隙、深槽等复杂表面,使用其他三维测量设备时,这些部位的数据很难被完整采集。

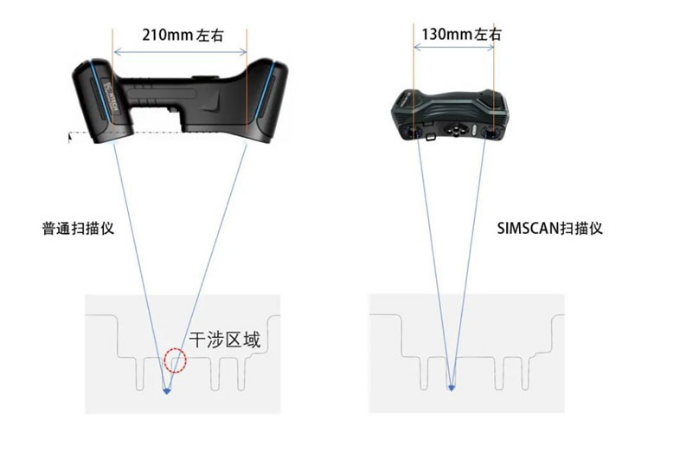

三维扫描仪扫描过程中,需要左右两个相机同时看到投射到物体的激光线。SIMSCAN相机间距比普通三维扫描仪小,所以在扫描槽底部及接近底部侧壁时具有优势,能够保证扫描视角不会被遮挡,能采集到更为完整的三维数据。

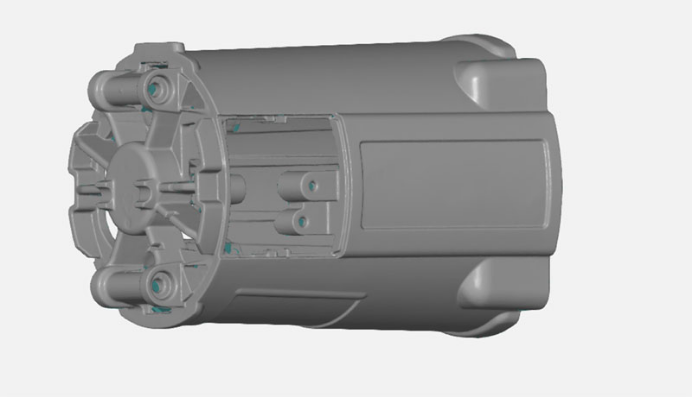

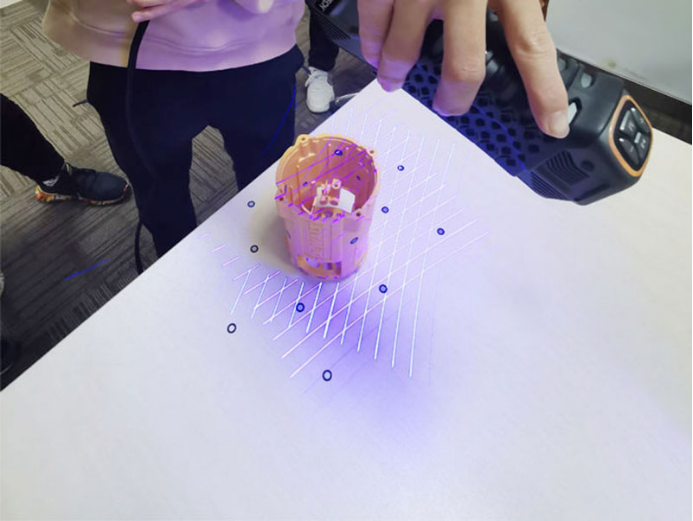

面对大深孔工件,高速扫描模式快速采集数据,超精细模式捕捉各个细节,再结合深孔扫描模式,采集深孔数据:


除此之外,SIMSCAN高达0.020mm的精度,同时保证了客户获取的这些难点部位的三维数据的精准性。


众彩纷呈,不受干扰

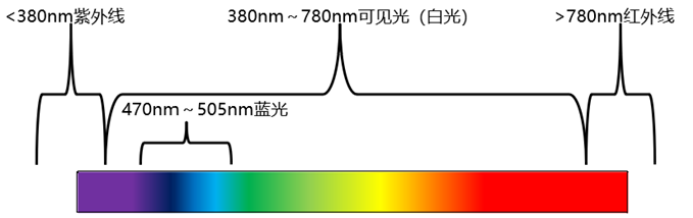

众所周知,自然界中蓝色物体非常少,因为在整个光谱中(见下图),蓝色光谱窄。所以使用蓝色激光扫描不同颜色的对象时,能很大程度地免除干扰。

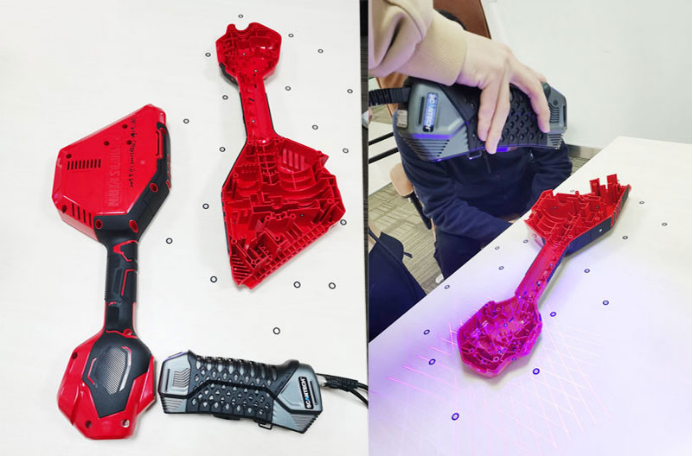

此次需扫描的工件外观颜色不一,SIMSCAN内置蓝色激光线,抗干扰能力强,能完整采集不同颜色产品的三维数据。

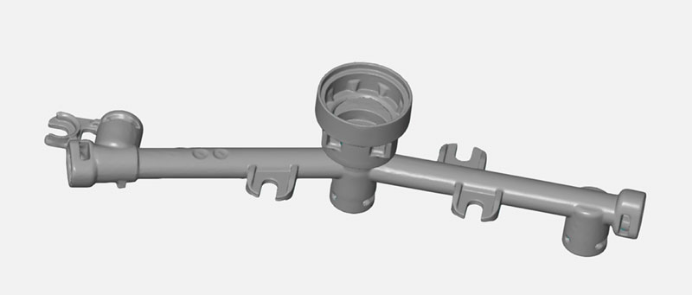

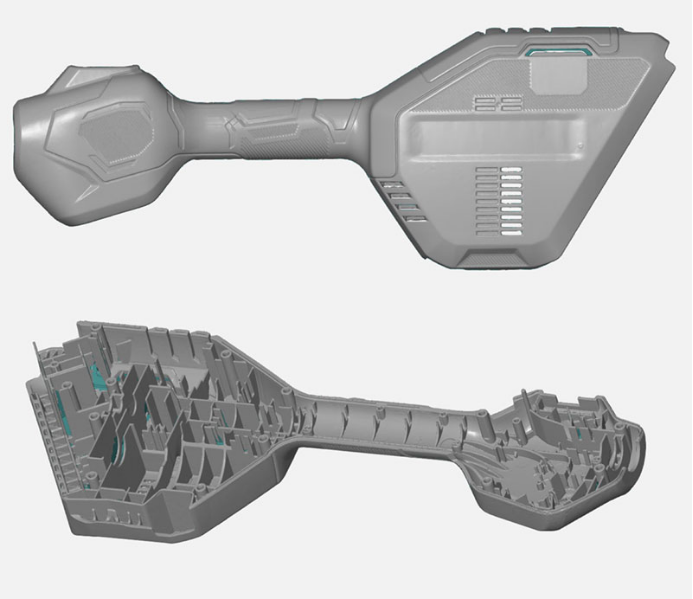

扫描黑色的工件时,也能得到完整精确的数据结果:


轻盈高效,单手畅扫

想要得到精准的三维数据,但又不想花费太多的时间?

放心,有SIMSCAN。

依托高达2,020,000次测量/秒的扫描速率,使用SIMSCAN扫描工件时,平均每10分钟,就能得到一个工件的完整三维数据,可导入专业软件,进行后续模流分析。

工件多,扫描任务重?

放心,有SIMSCAN。

净重仅570g的三维扫描仪,让使用者随时随地就可展开3D测量,单手即可掌控整个扫描过程,得心应手,毫无负担。

此次的三维数字化解决方案,成功帮助客户在比较短时间内获取了所需的完整三维数据,为客户后续进行模流分析、模具及产品生产工艺的优化改进工作,提供了扎实的数据基础。

面对种类繁多,外形复杂,颜色不一的工件,SIMSCAN以其轻盈强大的特性和擅长扫描狭小空间的优势,交出了一份令人满意的答卷。我们也期待着未来能与大家分享SIMSCAN给我们带来的更多惊喜。
