从汽车油管到飞机发动机,管件广泛地应用于各个优先域。但看似简单的管件实则结构多样,空间转角和弯曲角度不尽相同,在制造和检测中都给操作人员带来了不小的挑战。

当思看科技的手持式激光三维扫描仪KSCAN-Magic遇上管件检测,相比传统的检测方式,它又会给我们带来多大的惊喜?透过本期案例,我们来看一看KSCAN-Magic在管件检测的应用以及其优势所在。


案例背景

本期客户为国家重点发动机制造厂,客户希望通过扫描获取管件数据,检测管件是否达到使用要求,并以此调整生产的加工工艺。

思看三维解决方案

思看科技突破传统束缚,提供了以「KSCAN+管道检测模块」的三维解决方案。

在本案例中:

• 三维数据扫描用时1分钟

• 数据处理用时1分钟

• 测量报告用时1分钟


1: KSCAN-Magic

KSCAN-Magic是一款复合式的手持三维扫描仪,内置摄影测量功能,在测量2米以上等较长管件时,可以轻松实现0.030mm/m的扫描精度。此外,Magic的蓝色激光具有超低噪点的特性,因此获取的三维数据十分完整。

客户通过KSCAN-Magic高速扫描模式快速获取管件三维数据,利用超精细扫描模式捕捉管件的各个细节。在扫描过程中,客户根据需求,调整了管件的位置,未出现拼接错误,获取了完整的产品数据,扫描全程耗时仅1分钟。之后,客户同时扫描2个不同管件,扫描检测效率在短时间内升了近乎100%

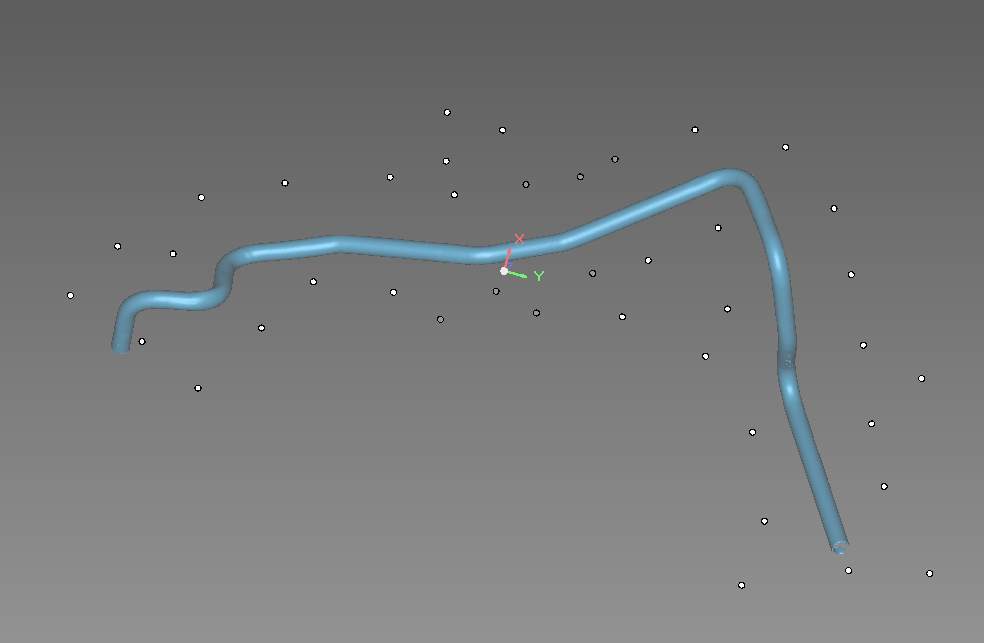

图2:三维数据

完成扫描后,客户通过数据处理软件,将管件的三维数据与原始CAD图纸进行比对,并快速计算输出YBC/LRA补偿值,之后将数据反馈给弯管机,以此来调整生产的加工工艺。

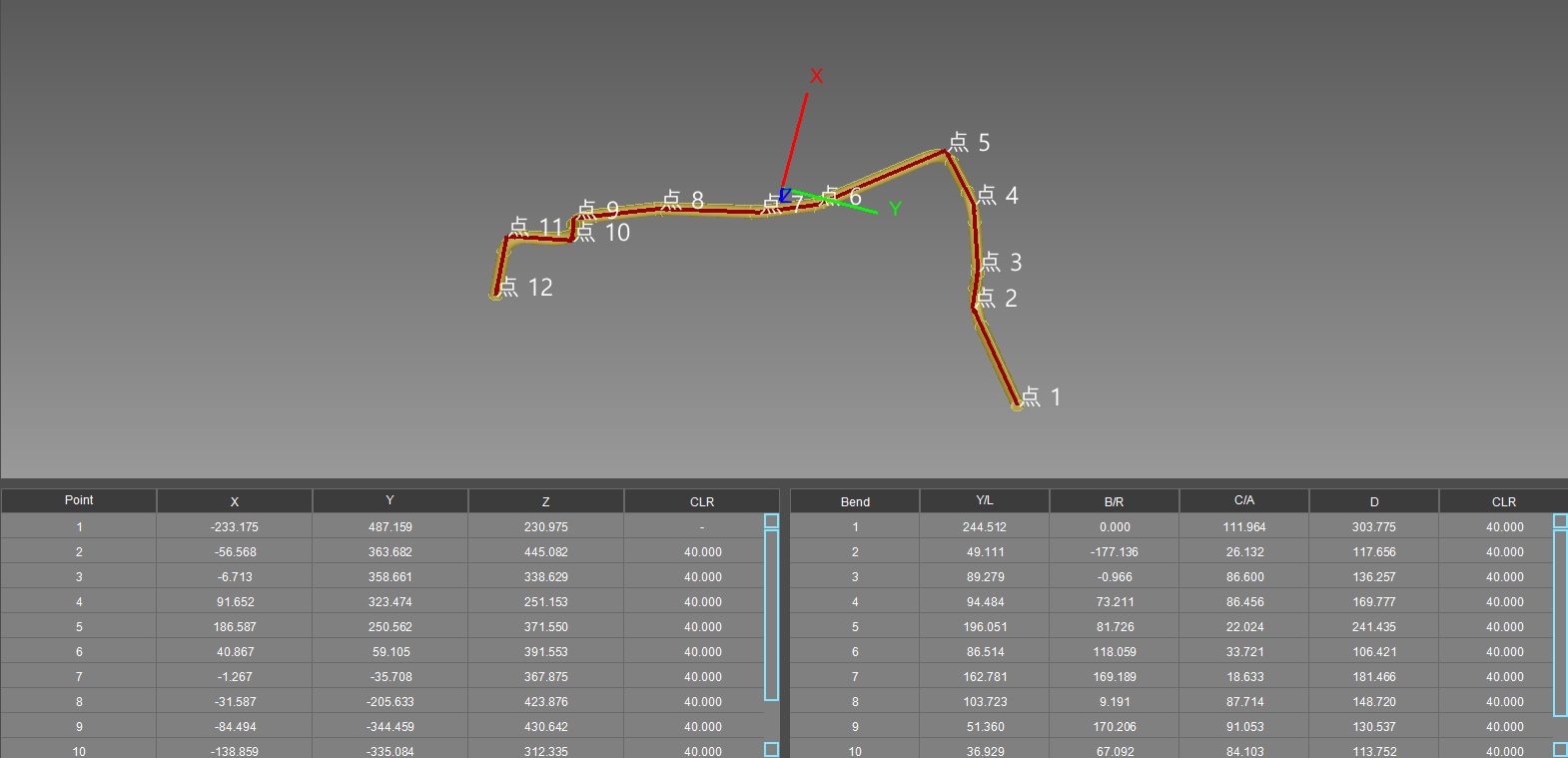

图3:测量报告

思看科技管件检测解决方案的优势

• 复合式手持扫描仪KSCAN-Magic内置摄影测量功能,轻松实现大件和复杂管件的扫描检测,保证精度;且能批量扫描检测不同的管径管件,出色完成各类管件检测。

• 在很短时间内给出管件CAD与实测值的偏差,替代传统的管件检测方式,大大提升效率和效果。。

• 快速获得弯管参数、YBC/LRA等补偿值,并用于弯管机数值补偿,提升产品质量及合格率。

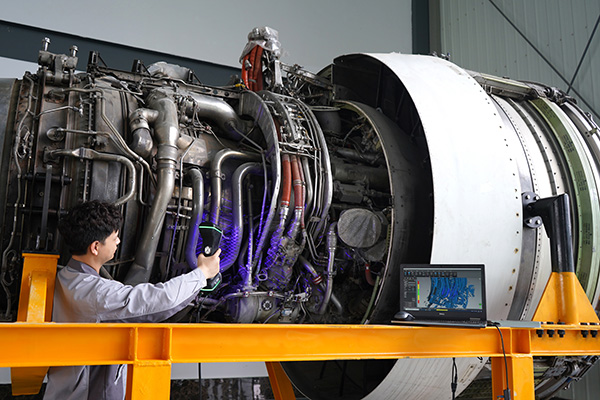

• 此外, KSCAN-Magic还支持在安装状态下扫描 ,避免拆卸变形并扫描管子周围零件,分析干涉状态。

小结

作为一款手持复合式蓝光激光计量级三维扫描仪,KSCAN-Magic内置专利的摄影测量系统和红外、蓝色激光等多种扫描模式,也可以配合机器臂实现自动化编程批量扫描。该扫描仪具有扫描速度快、精度高、细节佳、便携等优点,能快速准确地获取管件的三维数据,大大优化了客户的测量工作流程。快速的检测和分析使测量部门及时、精准地掌握首件数据,为后期的批量生产打下良好基础,有望提升公司的生产效益和经济效益。
