  • 3D扫描克服汽车弯管检测难点
  • 本站编辑:杭州思看科技有限公司发布日期:2018-08-23 16:46 浏览次数:

摘要:汽车弯管直径各异、曲率多样,杭州思看HSCAN手持式激光三维扫描仪,一机轻松获取精准三维数据。


行业现状

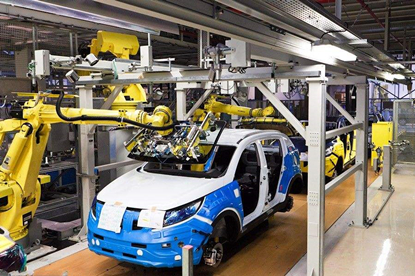

汽车产业是世界上规模最大、最重要的产业之一,其发展水平和实力反映了一个国家的综合国力和竞争力,同时也跟每个人的生活息息相关。作为汽车工业的重要组成部分,汽车零部件工业是汽车工业发展的基础,只有基础扎实,才能让汽车工业蓬勃发展。


汽车管路制造作为汽车零部件工业中的一部分,占到了不可或缺的位置。

提问,汽车上各种管子,你能说出几种?

我猜你只知道排气管和排水管

其实,还有气管、真空管、刹车油管、液压管.....等N种管子

想必你已经眼花缭乱了

这么多直径各异、体型复杂、曲率多样的管子

看你记得住谁是谁!


这些调皮管子的特性,着实让制造商在生产、安装过程中“吃尽了苦头”,因为如果没有精确的弯管数据,就很容易会忽略一些尺寸上的偏差,最终会影响到汽车内部零件的安装以及汽车内部整体结构的设计和空间利用。

因此,获取汽车弯管精准的数据显得尤为重要!

传统的游标卡尺测量,耐不住汽车弯管的这些特性,测量方式不灵活,测量结果不直观,达不到直接测量的要求,因此只能通过实际安装对其进行预估,但是这样往往就会产生极大的偏差,效果非常不理想。


针对以上这些现状难题,通过三维检测就可以完美的解决!

三维检测可以精确测量出不同形状弯管的尺寸,直观的看出实际偏差,但是普通的三维检测设备便携性差、操作复杂,因此也无法完全满足测量需求。

杭州思看科技的手持式激光三维扫描仪,就能完美的解决以上所有的问题,方便快捷的获取弯管三维数据。


解决方案

在现场查看之后,发现需要检测的汽车弯管直径非常小,因此很难在其表面贴点进行扫描,杭州思看科技采用HSCAN711手持式激光三维扫描仪的背景模式进行扫描,在地面上贴标记点,利用ScanViewer独特的背景模式功能上将地面设置为背景,扫描直接获取弯管完整精确的三维数据。


1、所需仪器及型号

    HSCAN771手持式激光三维扫描仪

2、扫描仪工作时间

    贴标记点用时:2分钟

    三维数据扫描用时:5分钟

    数据处理用时:2分钟


扫描过程与结果

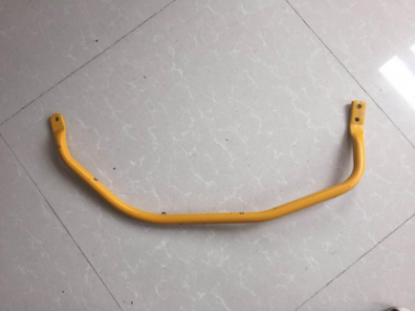

▲地面贴标记点,进行三维扫描

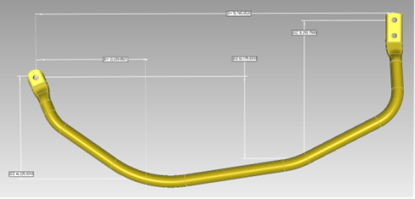

▲扫描获取弯管三维数据

汽车三维扫描

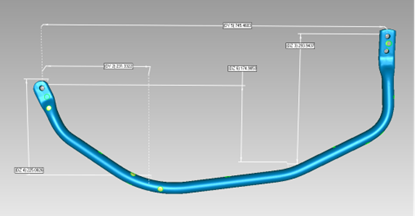

▲跟原始CAD图纸进行比对

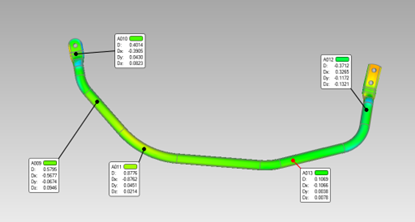

▲获取整体误差值


回顾小结

杭州思看科技自主研发的HSCAN手持式三维激光扫描仪,操作灵活便利、扫描精度高,适用于各种尺寸、各种类型的汽车零部件三维扫描。

此次的数据测量,让客户获取了汽车弯管精准的三维数据,然后对照原有图纸数据,快速得到偏差值,方便其进行修正。同时,根据弯管精确的三维数据,也可应用于弯管的逆向设计,二次开发。
