  • 3D扫描技术如何解放地铁制造
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2018-06-26 16:05


timg (3).jpg



地铁因其绿色、高效,便捷等特点,已经成为人们出行优先选择的交通工具之一。地铁能被人们如此青睐,其重要原因是它有很高的安全系数,这跟地铁高精度的生产标准是分不开的。地铁车头作为地铁重要的零部件,从设计到生产组装分为多个环节。本次思看科技收客户委托,测量地铁车头木模的三维数据,为客户对比原始设计数据和后期锻造加工提供数据保障。


问答时间

Q:此次三维扫描对象是什么?

A:地铁车头代木模具。木模是铸造工艺装备之一,一件产品的大体制作流程分为设计→工艺→木模→铸造→加工→组装。


Q:地铁车头木模为什么需要三维扫描?

A:地铁生产制造商需要通过对车头木模的三维扫描,得到木模的三维测量数据,与原始数模进行对比,准确计算出偏差量,提高产品铸造精度。


Q:地铁车头木模原来的测量方式是什么?三维测量的难点在哪?

A:拍照式三维扫描仪,这种测量方式存在很多问题:

1.便携性不高,在对中大型物体的扫描过程中操作复杂,耗费时间长;

2.产品细节要求高的部位需要先喷粉,费时费力,工作效率较低。


SHOW TIME

思看客户:地铁零件制造商

扫描对象:地铁车头木模

扫描设备:HSCAN331手持式三维扫描仪

应用:质量控制


传统的三坐标检测方案,受场地、工件等各个因素,无法满足客户的检测需求;拍照式以及关节臂等三维扫描仪扫描效率低,扫描大型件的精度也无法得到保证;本次我公司提供的方案是HSCAN331手持式三维扫描仪搭配全局摄影系统MSCAN,扫描快,精度高,专门用于解决中大型工件检测。


HSCAN331手持式三维扫描仪在以下三个方面满足客户需求:

1. 目标点自动定位,不需要额外机械臂或其他设备跟踪。

2. 设备轻巧便捷,操作灵活,扫描大体积物体时,配合全局摄影测量系统大大提升工作效率。

3.可内、外扫描,也可在狭窄的空间扫描。可多台扫描设备同时工作,所有的数据都在同一个坐标系中,无需后期拼接。



解决方案


思看科技人员根据客户提出的扫描大型多曲面地铁车头木模的要求制定了完善的解决方案。先使用全局摄像测量系统MSCAN,获取车头的空间定位点,再搭配手持式激光三维扫描仪进行三维数据的获取,最后将扫描得到的三维数据与车头的数模进行比对,得出偏差值。


-扫描对象-

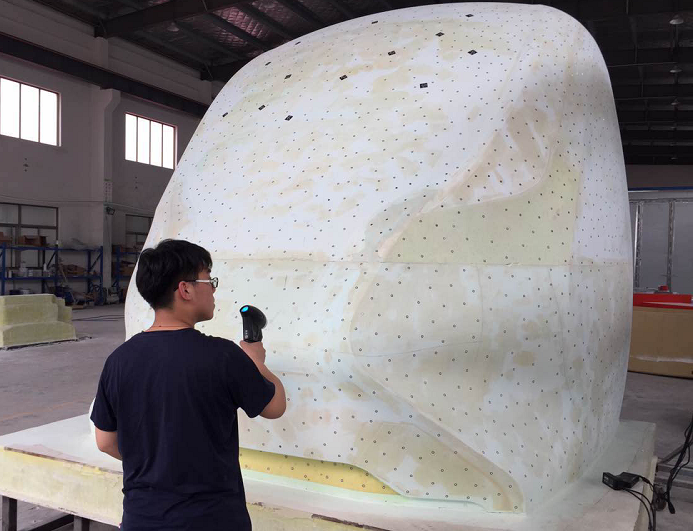

▲地铁车头木模扫描现场


-所需产品及型号-

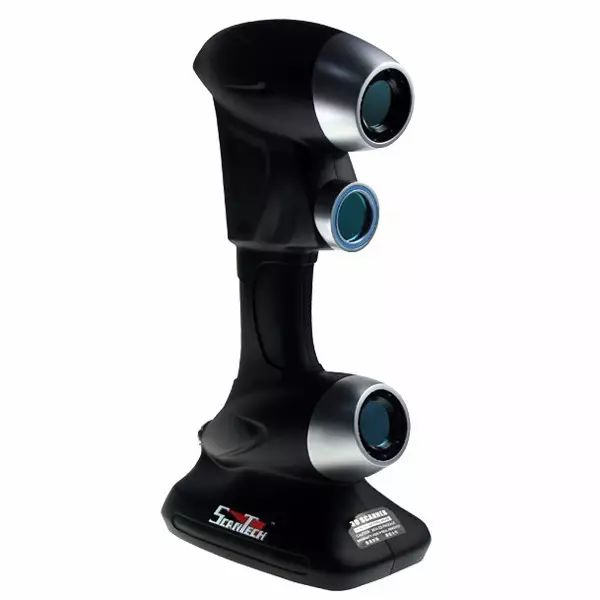

HSCAN331点击查看详细技术参数

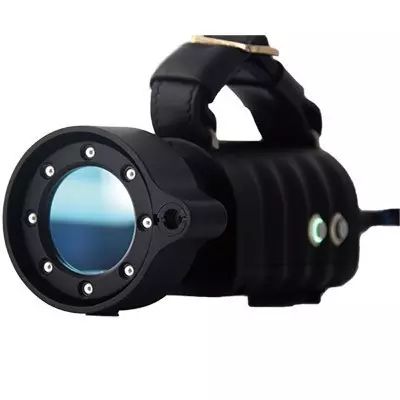

▲全局摄影测量系统



测量数据

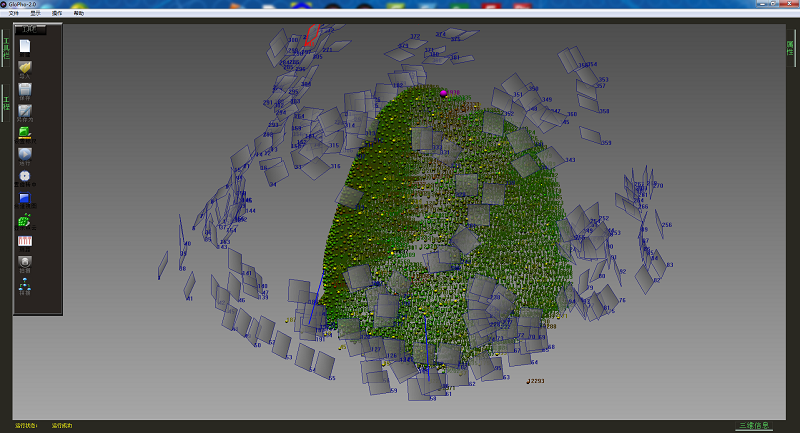

▲全局定位结果



▲点云数据图

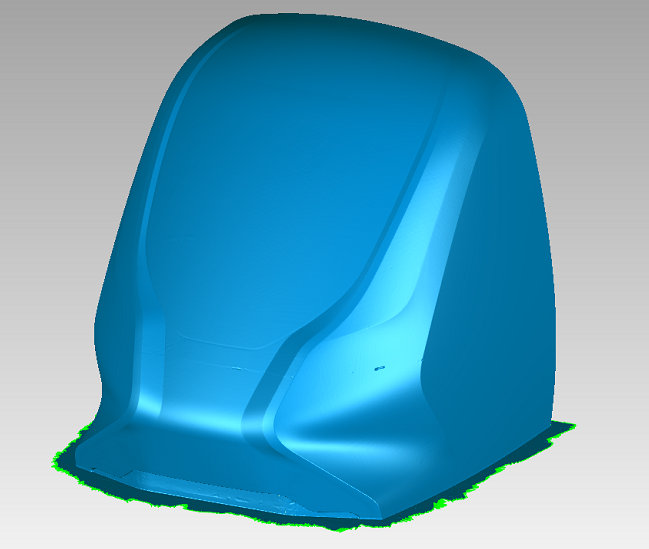

▲STL三维数据


HSCAN系列手持式三维扫描仪配合全局摄影测量系统MSCAN扫描地铁车头木模,可以大幅提升大型工件的体积精度,成功的帮助客户解决了地铁车头大型模具的检测问题,为客户下一步的对比检测提供基础。HSCAN系列手持式三维扫描仪有效帮助地铁生产制造商提升了质量检测的效率。
