大型工程车辆的零部件如何检测

——看3D扫描技术的工业级应用


 摘要

  手持式三维扫描仪在对复杂的工程车辆零件进行三维扫描时,可以清晰完整的获得各细节数据,从而助其完成零件耐久度检测,对车辆的检测效率有很大提升。



 思看客户:除雪车生产商

 扫描对象:除雪车零部件

 扫描要求:检测时不要喷粉;检测设备获取的数据清晰完整,后期能进行逆向设计;扫描仪必须轻便,方便到各种施工现场进行检测。

 目的三维检测出除雪车部件的耐久程度。



/01/客户需求描述

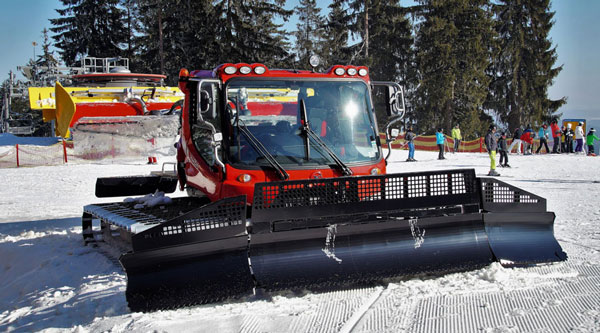

在北方这种冬天积雪较多的城市,除雪车是必不可少的工具。随着除雪车频繁的工作使用,其部件的检测也越来越重要。本次案例中厂家想对零部件进行一次3D检测。但是,由于除雪车部件的构造复杂,很多检测设备无法对部件进行完整的检测,而传统的手工检测对于除雪车这种大型工具需要耗费的时间太长,检测精度也无法得到保证。



/02/思看解决方案

思看科技为客户提供了手持式三维激光扫描仪HSCAN331,快速贴上定位标记点后,无需做喷粉等预处理,即可以实时成像,准确的获取到检测部件的数据,并能运用获取到的数据进行快速的逆向设计。

所需仪器及型号


▲手持式三维激光扫描仪HSCAN331

描仪工作时间

Ø贴标记点用时10分钟;

Ø三维数据扫描用时8分钟;

Ø数据检测用时5分钟;


/03/扫描数据及结果



▲铲雪车部件及三维扫描图


▲三维点云及stl数据


▲三维比对检测结果


/04/小结

通过HSCAN手持式激光三维扫描仪快速、准确的获取到除雪车部件的数据,与原有的部件数模进行比较分析,三维检测出部件偏差大小,为该厂商除雪车部件的检测提供了快捷、有效的解决方案。
