一、客户需求描述

  对于电子产品外形的设计,客户也希望有更快的方案来完成,所以客户希望新的设备能满足以下要求:

1、对于黑色与亮色工件尽量不要喷粉;

2、能准确的获取曲面及复杂面的数据。

与目前行业内的三坐标和拍照式三维扫描仪对比,手持式三维扫描仪具有便携性高、操作方便和对环境要求低等特点,更适用于这类部件的检测



二、思看解决方案

   直接使用PRINCE系列手持式激光三维扫描仪获取定位点和三维数据,无需做喷粉等预处理,快速的获取电子产品的三维数据。通过获取的三维外形数据,来完成该产品的逆向设计

1、所需仪器及型号

   手持式三维激光扫描仪prince系列。

2、  描仪工作时间

Ø  贴标记点用时2分钟;

Ø  三维数据扫描用时2分钟;

Ø  数据比对处理用时2分钟;

三、扫描数据及结果

1、扫描工件现场:

扫描工件

472377878634155906

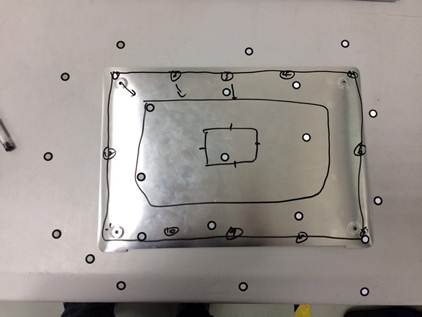

fig.1 扫描工件现场

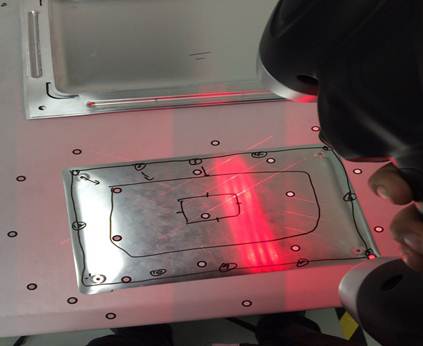

510702911127374735

fig.2 红光模式三维扫描状态

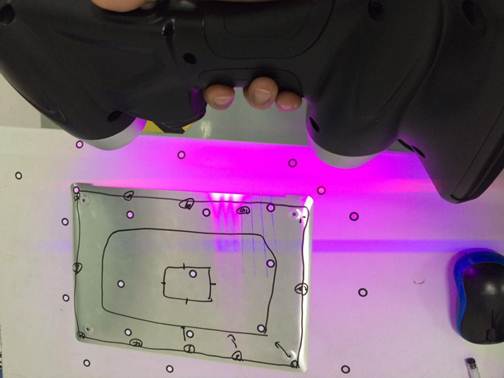

574310949597565960

fig.3 蓝光模式三维扫描状态

2、扫描数据:

三维点云stl数据

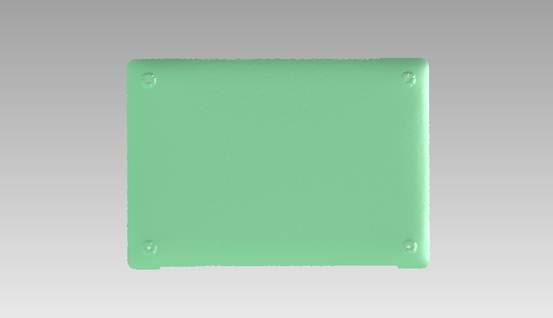

fig.4 三维扫描点云数据

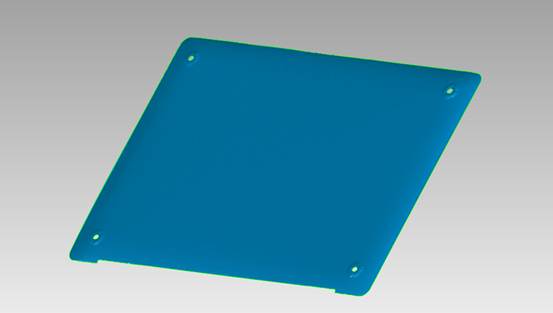

fig.5 stl数据

ann_1_l

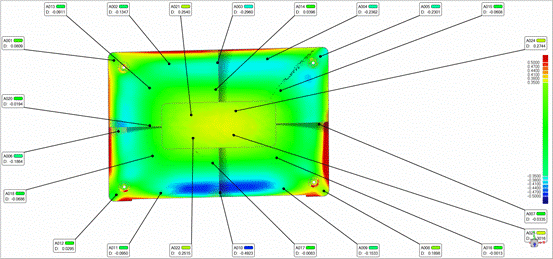

 fig.6 三维数据比对结果

四、小结

通过手持式激光三维扫描仪快速准确地获取了该工件的三维数据,快速的检测出工件加工偏差,为电子产品的尺寸检测提供了准确、便利的方案。
