  • 整车扫描应用案列
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2017-05-04 17:20 浏览次数:

一、 客户需求描述

1. 行业现状

客户通过扫描整车外形数据,通过相关设计软件,建立与外形高度匹配的改装配件。使用传统的拍照式扫描仪,存在诸如:反光表面需要喷粉处理、强光环境下扫描质量差、设备笨重无法灵活移动、狭小空间无法使用等问题。

2. 客户当前扫描设备的局限性

   之前客户有拍照式的扫描仪,但几乎无法帮助他们解决问题。拍照式扫描仪无法在露天环境下工作,且除白色以外的扫描材质几乎都得喷粉扫描,三脚架结构,笨重不便携,扫描车顶车底十分费劲,扫面死角很多,需花费很长的时间,效率低下。

二、 思看解决方案

1. 解决方案

通过整车布置控制点,使用手持式三维激光扫描仪对标记点进行读取通过获得的标记点数据,整车分进行扫描,然后分部扫描的数据拼合成为一个整体的车辆外形数据

2. 所需仪器及型号

  杭州思看手持式三维激光扫描仪HSCAN331

3. 描仪工作时间

Ø 贴标记点用时12分钟;

Ø 三维数据扫描用时20分钟;

Ø 数据后处理及生产检测比对报告用时10分钟。

三、 扫描数据及结果

1. 扫描工作现场

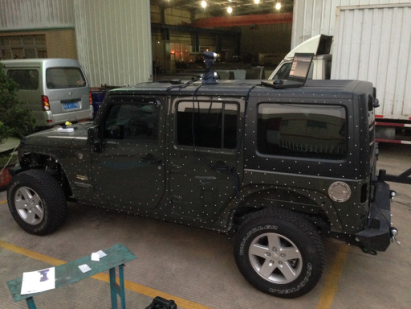

1 现场扫描

2. 扫描数据

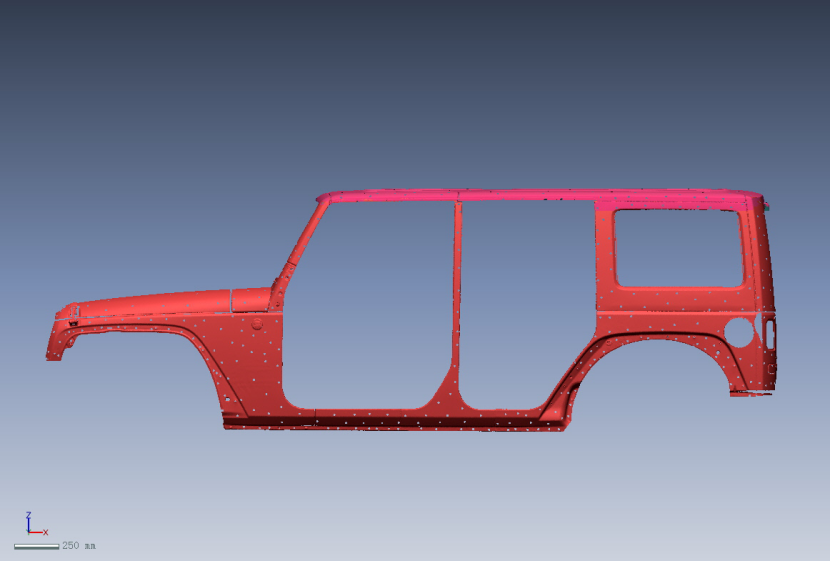

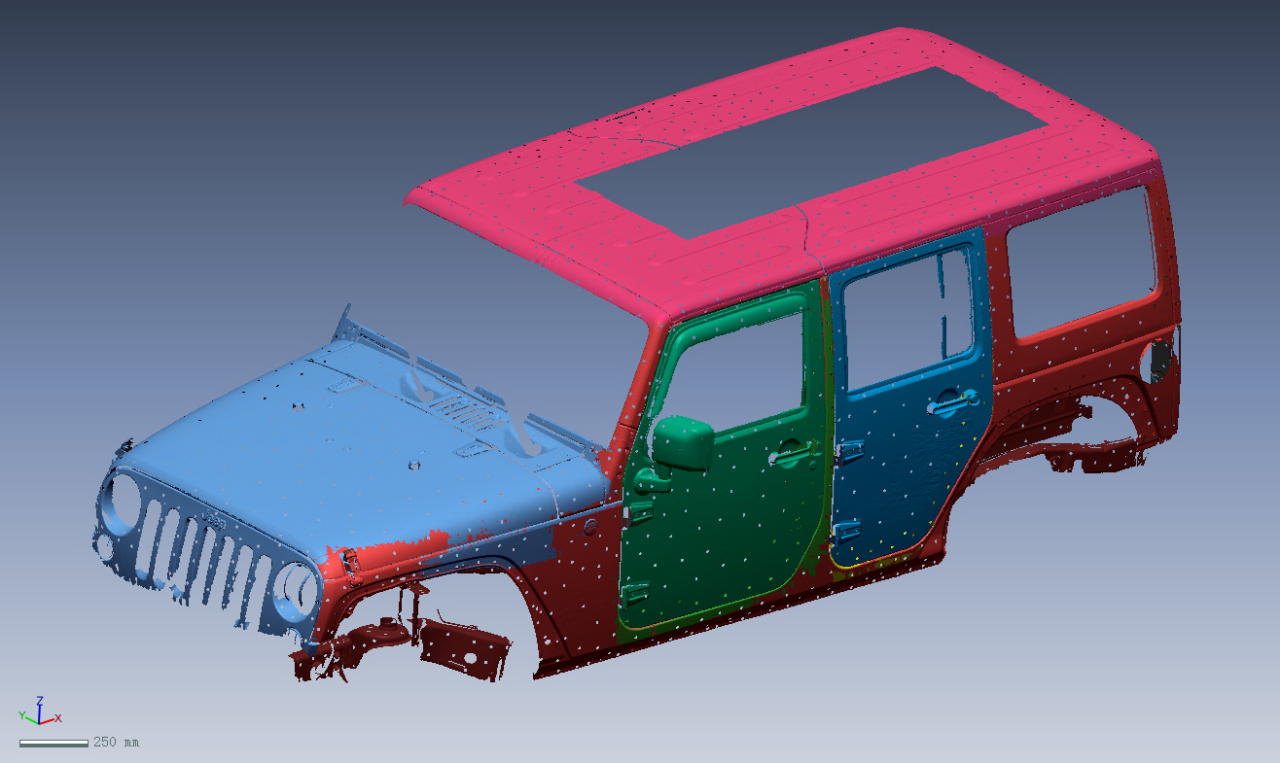

2 扫描stl数据

四、 小结

手持式三维激光扫描仪,相对于传统的拍照式三维扫描仪有不可比拟的优势。首先手持式激光扫描仪对环境适应性较强,不需要遮光;其次被测表面无特殊要求,不需任何处理就能扫描诸如镀铬镜面黑色吸光表面;再次,体型小巧,可以扫描诸如车门缝隙、座椅接缝等狭小位置;最后无需三脚架固定,方便扫描车顶等传统设备无法扫描位置。
