一、客户需求描述

  随着生活条件的提高,汽车的使用也越来越频繁,在汽车行业,汽车品质的检测也越来也规范,汽车的精度要求也越来越高。但是,由于车内空间的局限性,加上整车检测的工作量较大,原先已有的三坐标测量已经跟不上高速发展的汽车行业的脚步。所以,客户希望新的设备能满足以下要求:一、数据的获取相对于原有的三坐标测量必须要更快速、有效率。二、能够在车内进行测量,实现车内车外部件在同坐标下。三、设备需要轻巧,便携性要高,方便携带至加工现场进行测量。四、整车测量尽量少喷粉,并能在室外或者强光下进行测量。

二、思看解决方案

   杭州思看科技有限公司为客户提供了手持式三维激光扫描仪Tango-s Plus,快速在测量车辆上贴上定位标记点后,无需做喷粉等预处理,快速的获取了整车车身的数据。

1. 所需仪器及型号

   手持式三维激光扫描仪Tango-s Plus

2. 描仪工作时间

Ø 贴标记点用20分钟;

Ø 三维数据扫描用时10分钟;

Ø 数据处理用时5分钟;

三、扫描数据及结果

1、扫描工件现场:

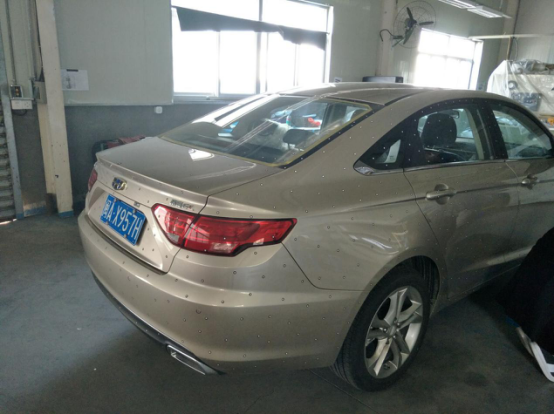

扫描工件:

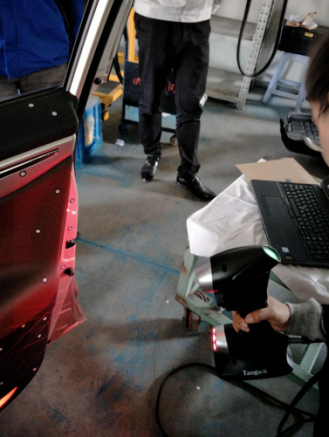

扫描工作状态:

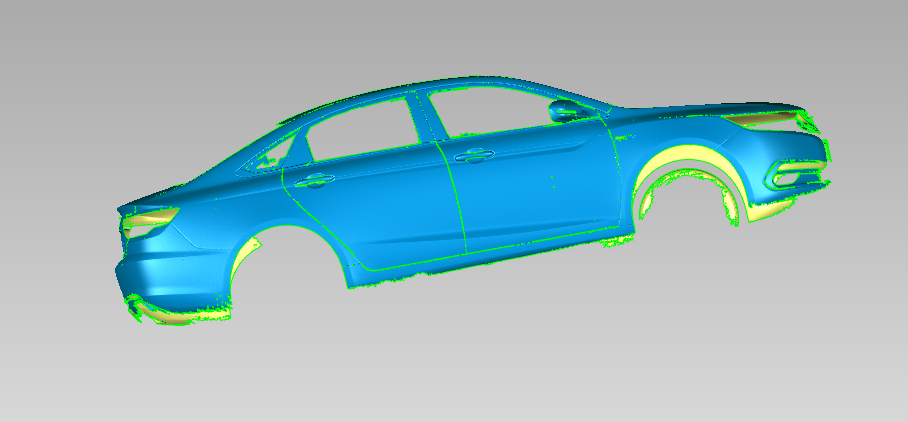

2、扫描数据:

点云数据:




Stl数据:




四、小结

通过手持式激光三维扫描仪快速准确地获取了整车车身的数据,为整车的设计提供了快速准确的方案,同时为汽车的检测带来了更高的效率。
