NimbleTrack灵动式三维扫描系统

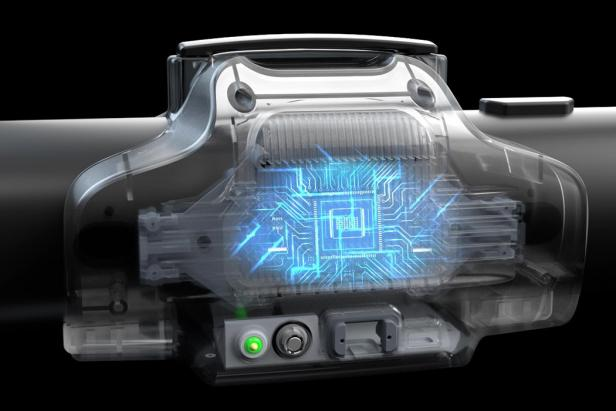

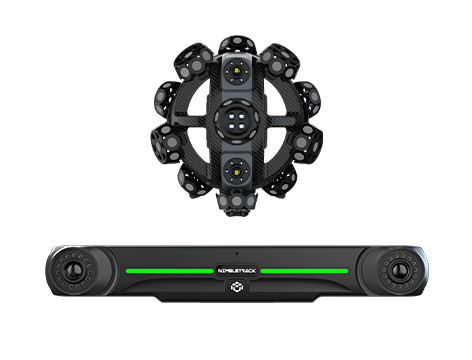

灵动式三维扫描系统NimbleTrack,轻巧身型,自在随行,集全无线、多功能等超凡性能于一身,精准驾驭中小型测量场景,成就绝妙之作。其扫描仪和跟踪器深度集成高性能芯片与嵌入式电池模组,实现了全域无线测量和高速稳定的数据传输,开启工业计量智能无线新时代。整套系统巧妙融合了思看科技的自研生态圈,多种功能形态随心变幻,万般场景灵活应对,以极致技术成就极致性能。


电话: 0571-85370380 手机:13634123772 邮箱:info@3d-scantech.com QQ:2133836533

基本参数

型号

NimbleTrack-C

扫描模式

高速扫描

34束交叉蓝色激光线

精细扫描

7束平行蓝色激光线

深孔扫描

额外1束蓝色激光线

精度(1)(单扫描仪)

最高0.020 mm

精度(1)(跟踪式)

最高0.025 mm

单站跟踪距离

3200mm

体积精度(2)(距离跟踪器3.2 m)

0.064 mm

体积精度(配合MSCAN全局摄影测量系统)

0.044 mm + 0.012 mm/m

孔位置精度

0.050 mm

激光类别

ClassⅡ(人眼安全)

最高分辨率

0.020 mm

基准距

300 mm

景深

400 mm

最大扫描面幅<

500 mm × 600 mm

扫描帧率

120fps

最高扫描速率

4,900,000次测量/秒

扫描仪尺寸

238mm × 203mm × 230mm

扫描仪重量

1.3kg(设备主体)

1.4kg(含电池和无线模块)

跟踪器尺寸

570mm × 87mm × 94mm

跟踪器重量

2.2kg(设备主体)

2.6kg(含电池和无线模块)

防水箱尺寸

1000mm × 425mm × 280mm

输出格式

.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等

工作温度

-10°C-45°C

工作湿度(非冷凝)

10-90% RH

无线工作模式

单扫描仪、单跟踪器、跟踪器+扫描仪、跟踪器+光笔、无线级联、边界探测

无线标准

802.11a/n/ac

通信接口

USB3-B,千兆网口

专利证书

CN109000582B,CN211121096U,CN210567185U,CN111678459B,

CN114001696B,CN114554025B,CN114205483B,CN113514008B,

CN114627249B,CN112867136B,CN218103220U,CN218103238U,

CN307756797S,CN113340234B,CN112964196B,CN115289974B,

CN113188476B,CN218411072U,CN115325959B,CN218584004U,

CN115661369B,CN218734448U,CN115493512B,CN110992393B,

CN116136396B,CN113432561B,CN219834226U,CN219829788U,

CN116244730B,CN116206069B,US10309770B2,US10309770B2,

US11060853B2,KR102096806B1,EP3392831B1,US11493326B2,


(1) ISO 17025 实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。
(2) ISO 17025 实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。

NimbleTrack灵动式三维扫描系统

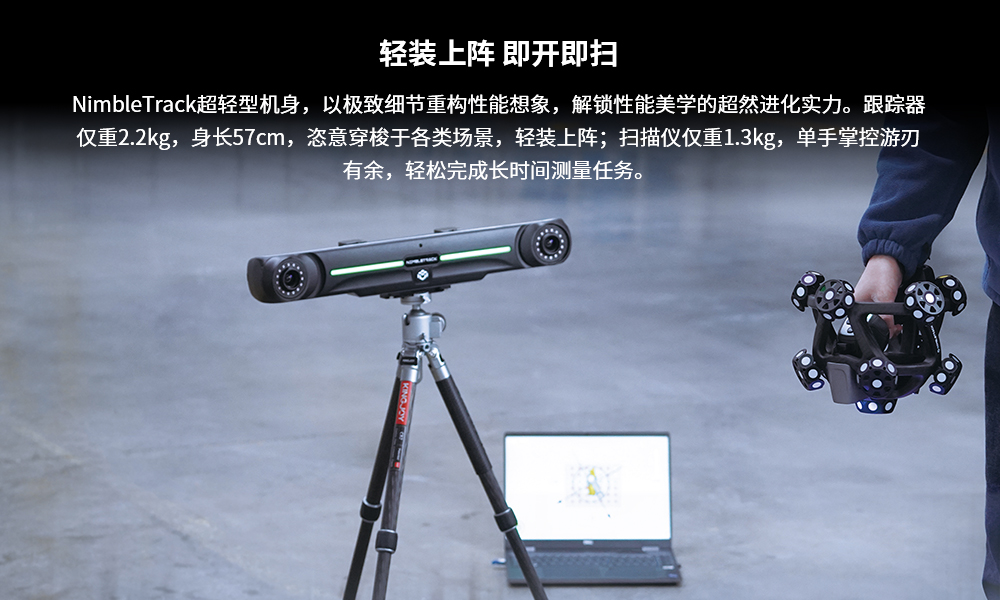

轻装上阵  即开即扫

NimbleTrack超轻型机身,以极致细节重构性能想象,解锁性能美学的超然进化实力。

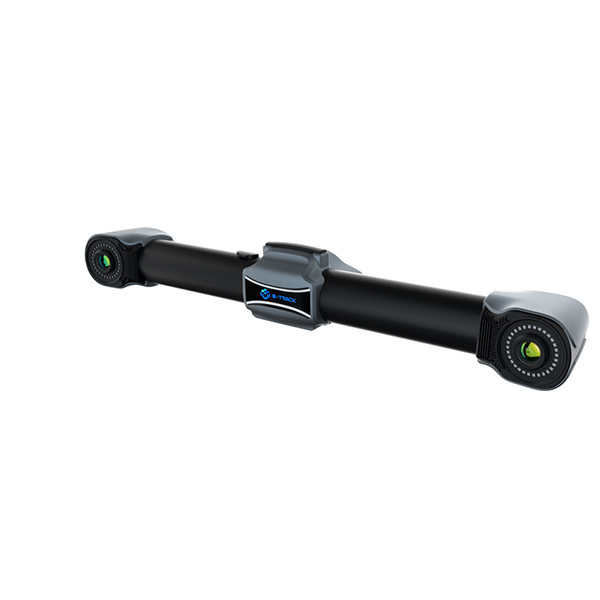

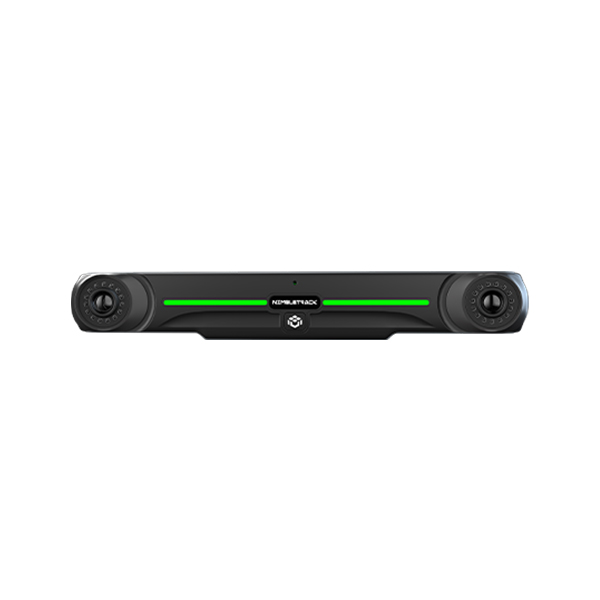

跟踪器仅重2.2kg,身长57cm,恣意穿梭于各类场景,轻装上阵;扫描仪仅重1.3kg,单手掌控游刃有余,轻松完成长时间测量任务。标配一体式便携安全防护箱,兼顾轻型化与紧凑型,容纳万象,灵动出鞘,带上它,即开即扫,尽显轻盈畅快之感。

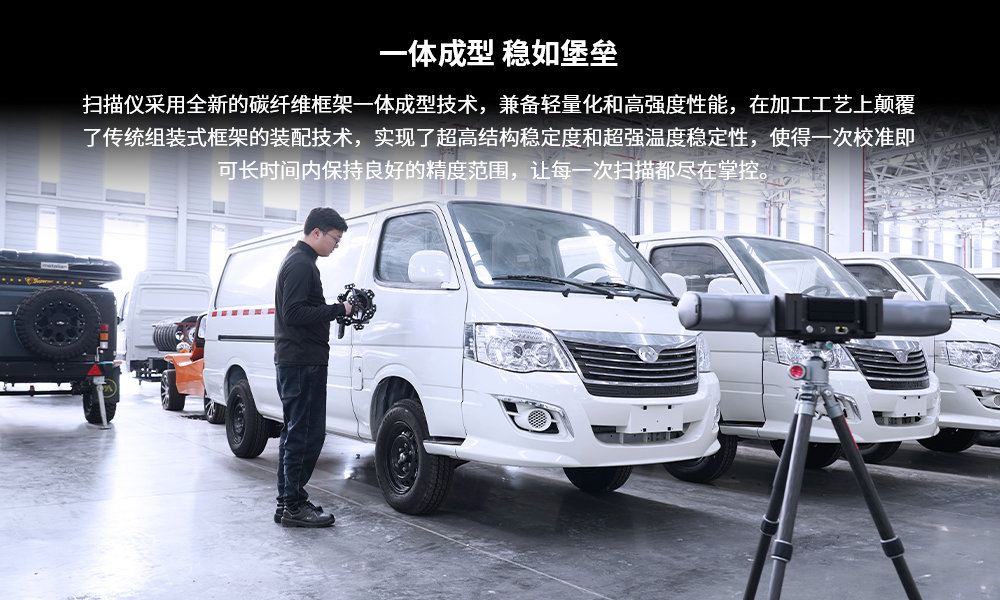

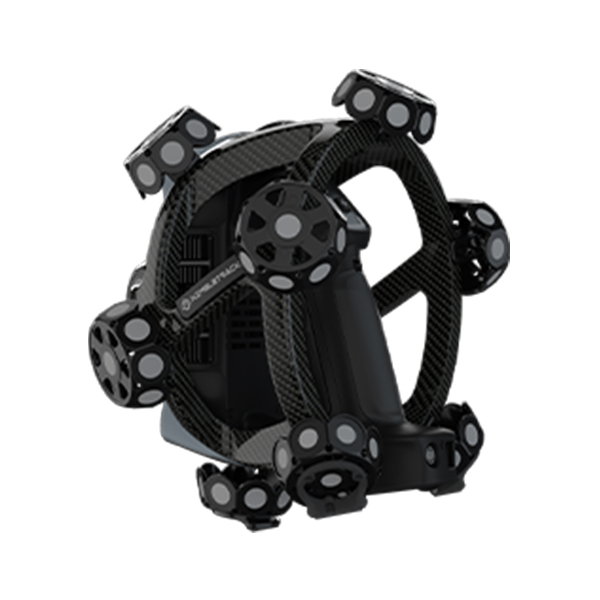

一体成型 稳如堡垒

扫描仪采用全新的碳纤维框架一体成型技术,兼备轻量化和高强度性能,在加工工艺上颠覆了传统组装式框架的装配技术,实现了超高结构稳定度和超强温度稳定性,使得一次校准即可长时间内保持良好的精度范围,让每一次扫描都尽在掌控。
