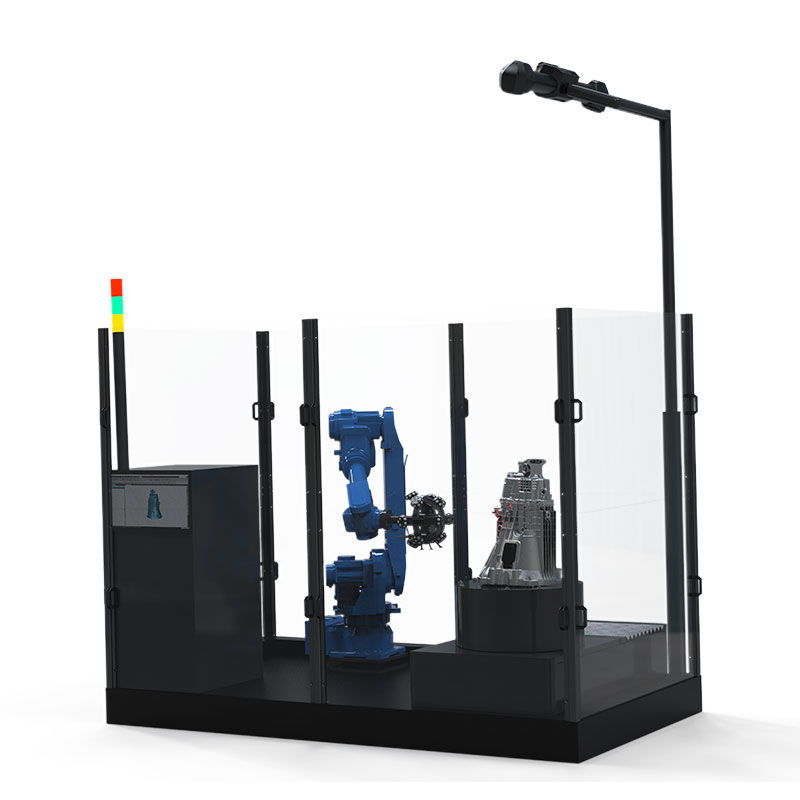

AUTOSCAN-T 定制型自动化3D检测系统

AUTOSCAN-T 定制型自动化3D检测系统,智能自动检测全新升级之作,专为工厂车间自动化质量控制设计,帮助企业实现成本和效率的精准匹配。


电话: 0571-85370380 手机:13634123772 邮箱:info@3d-scantech.com QQ:2133836533

基本参数

型号AutoScan-T550AutoScan-T542
扫描模式高速扫描42束交叉蓝色激光线34束交叉蓝色激光线
精细扫描7束平行蓝色激光线
深孔扫描额外1束蓝色激光线
最高精度(1)0.025mm
最大扫描速率2,600,000次测量/秒2,200,000次测量/秒
最大扫描面幅500 mm × 600 mm
激光类别ClassⅡ(人眼安全)
最高分辨率0.02mm
体积精度(2)
10.4m³0.06mm
18m³0.075mm
体积精度
(配合MSCAN全局摄影测量系统)
0.044mm+0.012mm/m
T-Probe便携式三坐标测量笔
单点重复性
0.030mm
孔位置精度0.05mm
扫描物体尺寸范围
(建议)
100~8000mm
基准距300mm
景深400mm
输出格式.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制
工作温度-10–40°C
工作湿度(非冷凝)10-90% RH
接口方式USB3.0
认证CE,UL
专利技术CN106500627,CN106500628,CN206132003U,CN204854633U,CN204944431U,CN204902788U,CN204963812U,CN204902785U,CN106403845,US10309770B2,CN204854633U,CN105068384B,CN105049664B,CN106403845B,CN111694665A,CN214375417U,CN214379242U,CN214379241U,CN109000582B,CN112802002B,CN210567185U,CN211121096U,CN214149174U,CN114001671B,CN114001696B,CN114554025B,CN114205483B,CN113514008A,US10309770B2,US11060853B2,KR102096806B1,EP3392831B1
(1) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。
(2) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。
AUTOSCAN-T 定制型自动化3D检测系统

整个自动化扫描过程中无需贴点,无接触无损伤,与生产线高效无缝衔接,大幅减少质检作业负担。

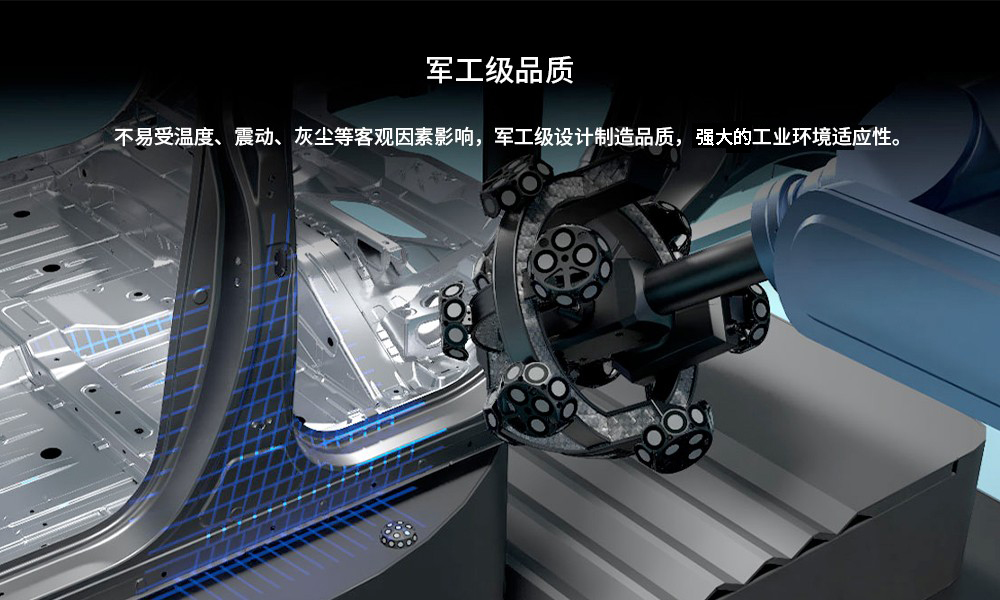

军工级制造品质,具有强抗干扰性,适应复杂严苛的车间环境,可广泛应用于国防军工、能源、5G、模具制造等领域。一键启动、离线编程、软件高度兼容,无论用户的专业水平如何,都能够操作自如。


AUTOSCAN-T 定制型自动化3D检测系统
