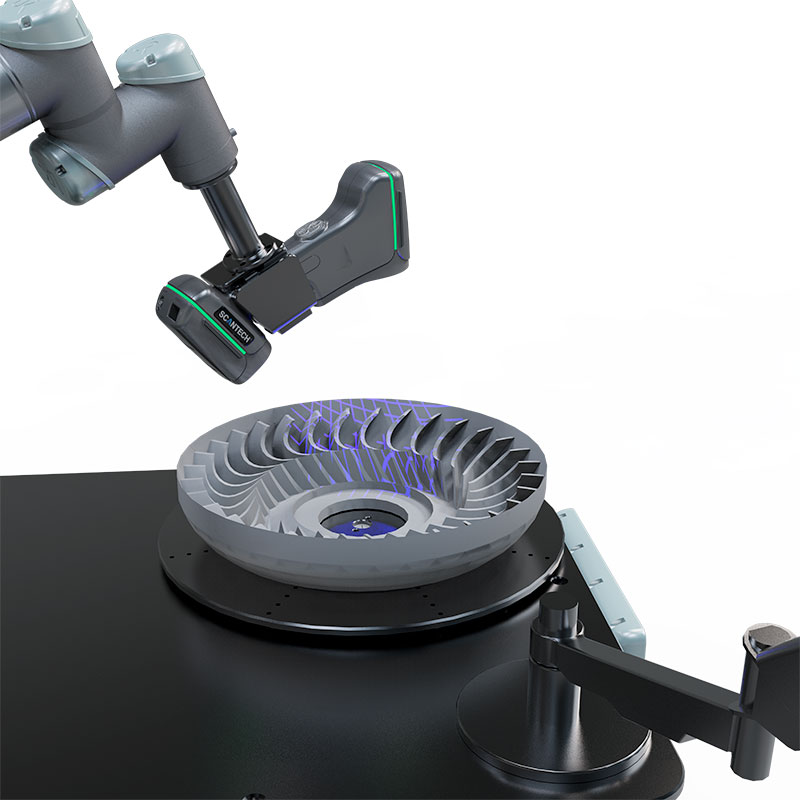

AutoScan-K自动化三维检测系统

AutoScan-K系列自动化三维检测系统,采用机器视觉技术,无接触无损伤。在保证极高准确性的同时,能高效执行在线批量扫描检测任务。


电话: 0571-85370380 手机:18571579696 邮箱:sales@3d-scantech.com QQ:2133836533

基本参数

型号AutoScan-KM II AutoScan-KMAutoScan-K20
扫描模式高速扫描26束交叉蓝色激光线22束交叉蓝色激光线14束交叉红色激光线
精细扫描7束平行蓝色激光线5束平行蓝色激光线
深孔扫描额外1束蓝色激光线额外1束红色激光线
大面幅扫描11束平行红外激光线/
最高精度0.020 mm
最高扫描速率1,650,000 次测量/秒1,350,000 次测量/秒650,000 次测量/秒
最大扫描面幅1440 mm × 860 mm(红外)550 mm × 600 mm
摄影测量面幅3760 mm × 3150 mm2500 mm × 3000 mm
景深2500 mm
激光类别ClassⅡ(人眼安全)
最高分辨率0.010 mm
最高体积精度标准0.015 mm + 0.030 mm/m0.015 mm + 0.035 mm/m
配备1m高精度标杆0.015 mm + 0.020 mm/m 0.015 mm + 0.020 mm/m
配备MSCAN-L15 全局摄影测量系统0.015 mm + 0.015 mm/m0.015 mm + 0.015 mm/m
景深925 mm450 mm
输出格式.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制
工作温度-10~40°C
接口方式USB 3.0
专利证书CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4
*技术指标基于厂家标准和VDI/VDE 2634 第3部分标准


AutoScan-K自动化三维检测系统



AutoScan-K系列自动化三维检测系统,采用机器视觉技术,无接触无损伤。在保证极高准确性的同时,能高效执行在线批量扫描检测任务。24小时不间断工作,帮助企业降低制造成本,缩短产品上市周期,提高收益回报率。

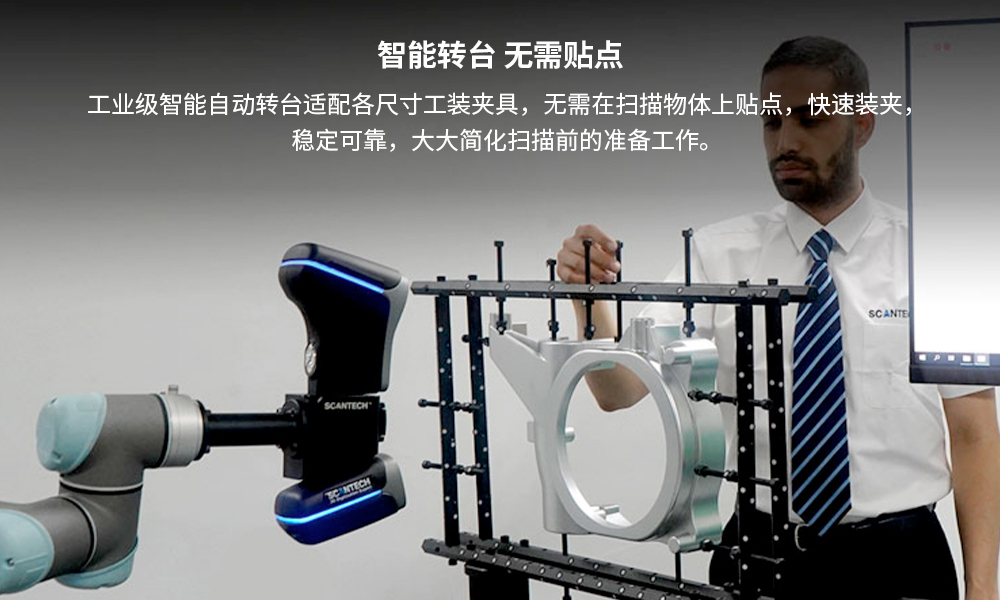

配有多种个性化工作模式,AutoScan-K可充分满足不同工业场景的测量需求。同时基于先进的机器视觉算法,能精准控制机器人的运行轨迹,方便实现高效无人化的批量检测。
