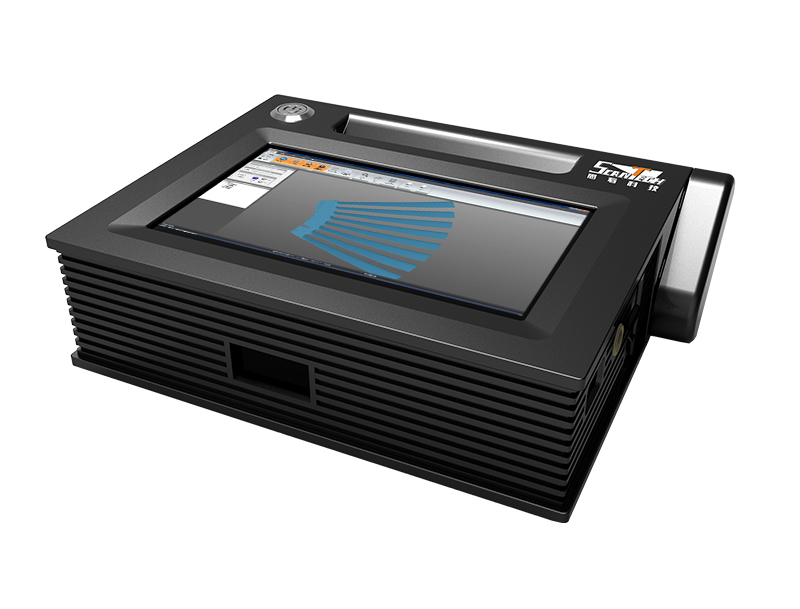

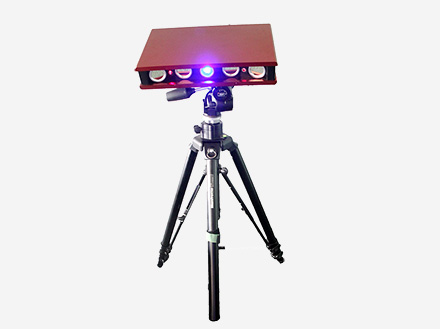

ZSCAN系列拍照式扫描仪结合了结合结构光技术、相位测量技术、计算机视觉技术的复合三维非接触式测量技术，采用蓝光光栅扫描，全自动拼接，具有高效率、高精度、高寿命、高解析度等优点，尤其适用于扫描细节要求高的物体。
项目 | ZSCAN-Q |
物理特性 | |
重量 |
|
尺寸 | 360mm×185mm×70mm |
光源特性 | |
光源类别 | LED(蓝光) |
单幅光栅投影时间 | ≤1秒，130W像素 |
扫描仪特性 | |
扫描类型 | 四目扫描 |
平均点间距 | 0.15mm |
单幅扫描区域 | 200mm×150mm或100mm×75mm |
分辨率 | 130W /300W/500W像素 |
测量扫描 | |
扫描方式 | 非接触式面扫描 |
单幅测量精度 | 最高0.005mm(100mm×75mm视野) 0.015mm(200mm×150mm视野) |
拼接方式 | 具备全自动标志点拼接 |
接口特性 | |
物理接口 | 电源线，数据集合线 |
数据传输接口 | USB2.0 |
软件输出 | 直接生成STL缺省输出格式。多种标准数据文件格式输出，兼容多种CAD软件（Catia、Proe 、UG、Geomagic、Imagewave等） |
环境参数 | |
工作温度范围 | -10-45℃ |
工作湿度范围（非冷凝） | <95% |
ZSCAN-Q拍照式三维扫描仪采用了结构光非接触测量原理，测量时光栅投影装置投影数幅特定编码的结构光到待测物体上，成一定夹角的两个摄像头同步采得相应图象，然后对图象进行解码和相位计算，并利用匹配技术、三角形测量原理,解算出两个摄像机公共视区内像素点的三维坐标。设备所使用的相机像素不同，扫描的速度和细节度也存在差异，ZSCAN-Q拍照式三维扫描仪可根据客户需求自定义相机机型，以最优的方案成本为客户提供最佳的设备及解决方案。
扫描区域实时切换：ZSCAN-Q支持通过软件实现两种扫描区域的实时切换，在扫描大幅面的同时也能切换成小幅面测量细节。
扫描速度极快：可短时间内快速得到100多万点，效率极高；
三代的面扫描方式：每次扫描一个立体三维特征面，获得整个物体表面的三维数据，测量点分布密度极高而且非常规则；
非接触扫描：利用照相式原理，进行非接触式光学扫描，得到物体表面三维数据。而且适应了柔软、易变形物体的测量要求；
大景深：不但满足一般物体扫描，同时适合景深较大物体扫描；
精度高：利用独有的测量技术，单幅扫描精度可达0.005～0.015mm（视不同机型）；
全自动拼接：可将多次测量结果全自动拼接，扫描时物体可任意翻转和挪动。
环境要求低：正常环境光对该扫描系统没有影响，在正常办公环境光下也可获得高性能的数据；
便携式设计：设备部件易拆易装，占地面积小，方便带至测量现场；
输出格式广：测量所得的点云数据为ASC、AC格式，可直接与UG、CATIA、Geomagic、Pro/E、Master CAM 等软件交互数据；
软件性能良好：兼容Windows98/NT/2000/XP 平台，用户易学易用，3－5天培训就可以熟练操作,兼容性好，简便易学；
APPLICABLE INDUSTRY
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件比较以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能完美的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描领域能发挥重要作用。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
