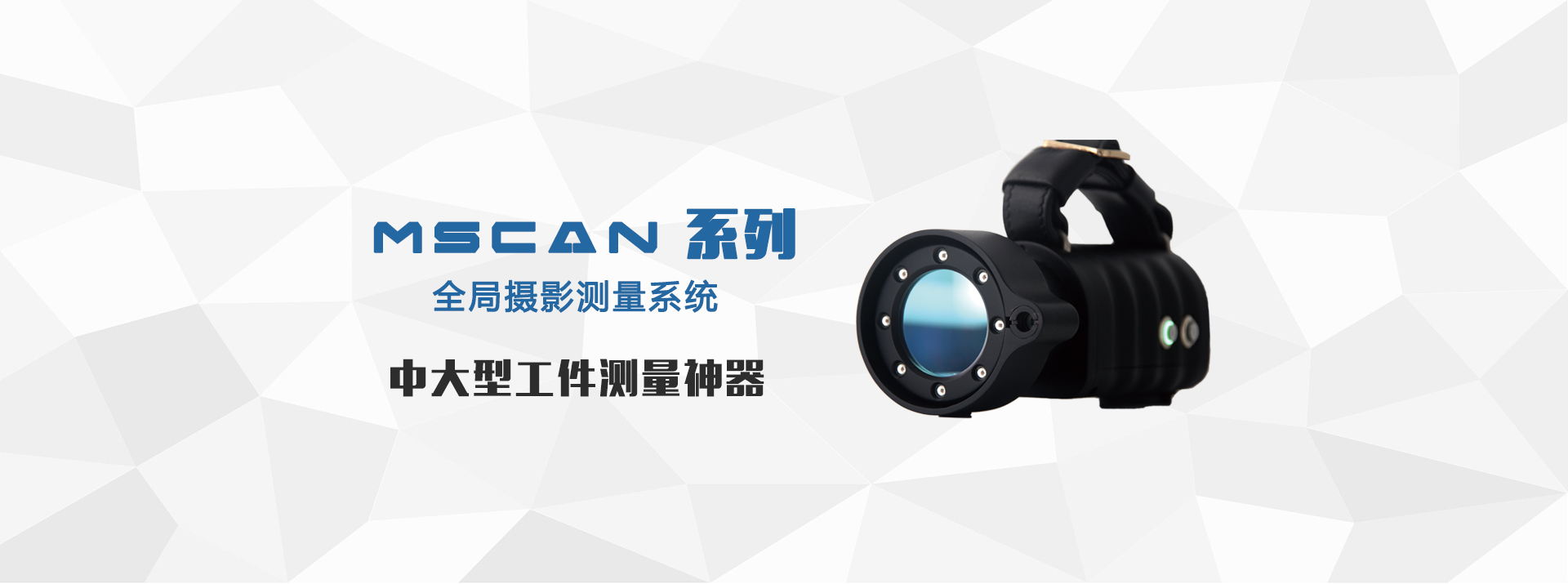

全局摄影测量系统MSCAN



MSCAN全局摄影测量系统采用高精度相机,通过拍摄被测物体的多幅2D图像,利用特定算法对上述图像进行迭代,计算出物体表面关键信息点的三维坐标值,获得物体3D数据及三维坐标。MSCAN轻巧灵活,使用方便,拍摄操作简单快速;采用进口工业CCD相机,稳定可靠,可进一步减小扫描大型工件的累计误差

电话: 0571-85370380 手机:18248400099 邮箱:sales@sikantech.com QQ:2104131466

基本参数

项目

MSCAN

物理特性

重量

≤0.5kg

尺寸

180×80×60mm

光源特性

光源类别

LED光

辅助光源形式

Ⅱ级激光(人眼安全)

扫描仪特性

相机类型

工业相机(非单反相机)

镜头类型

工业镜头(非单反相机)

测量扫描

扫描方式

拍摄实时计算实时显示

体积精度

0.025mm/m

接口特性

物理接口

数据电源一体化接线

数据传输接口

千兆网

软件输出

.mk2、.igs等,可定制

环境参数

工作温度范围

-10~40℃

工作湿度范围(非冷凝)

10%~90%

全局摄影测量系统MSCAN



MSCAN通常被用于大型物体或者零件的测量和定位。一方面,它可以搭配HSCAN手持式三维扫描仪,有效减小三维扫描过程中累计误差;另一方面,MSCAN系统也可以单独使用,用于中大型(最大可测量几十米的物体)工件的三维测量,以检测产品尺寸、几何形变等。该系统广泛应用于汽车整车、航天航空、船舶工业、建筑、大型文物、发电设备及工程机械等领域。




系统采用高精度的工业相机作为采集单元,相机的光圈,焦距等参数出厂前已标定,保证设备的一致性和稳定性。良好的人机交互设计也避免了工程师误操作相机导致参数偏离而影响精度的情况,可实现长期稳定高效工作。图像数据实时传输,可实时查看当前图片,软件操作简洁明了,不仅能单独使用用于测量大型工件的关键尺寸偏差,同时也能与HSCAN手持式三维扫描仪结合使用,测量更复杂更精细的工件尺寸。


全局摄影测量系统MSCAN





测量精准:扫描精度高,体积精度可达0.025mm/m

传输稳定:千兆网传输数据,传输速度可达1Gbps,快速稳定

辅助光源:光源按钮开启,可辅助显示当前拍摄范围

可自定位:MSCAN既是数据采集系统,也是其自身的定位系统,因此无需配备外部跟踪或定位设备。

轻巧灵活:得益于小巧的尺寸,设备整体重量不足0.5kg
