摘要:杭州思看TRACKSCAN跟踪式三维扫描仪,无需贴点,快速获取高精度挖掘机斗杆装配轴孔位空间信息,高效完成三维检测



根据中国工程机械工业协会挖掘机械分会行业统计数据,2018年挖掘机销量成功打破201117.84万台的销量神话,刷新了中国单年度挖掘机的销量纪录。(数据来源:纳入统计的25家主机制造企业



机构认为,挖掘机持续保持高增长,主要推动因素是行业经历前几年低位整理后的周期性复苏,国内宏观政策边际宽松,稳内需扩基建,以交通基础设施为代表的基建项目审批明显加快,助力挖掘机需求持续向好。


基建项目关系到民生一个国家或地区的基础设施是否完善,是其经济是否可以长期持续稳定发展的重要基础



挖掘机作为基建项目最主要的工程机械之一,其整体性能的好坏,直接影响基建项目的进度。

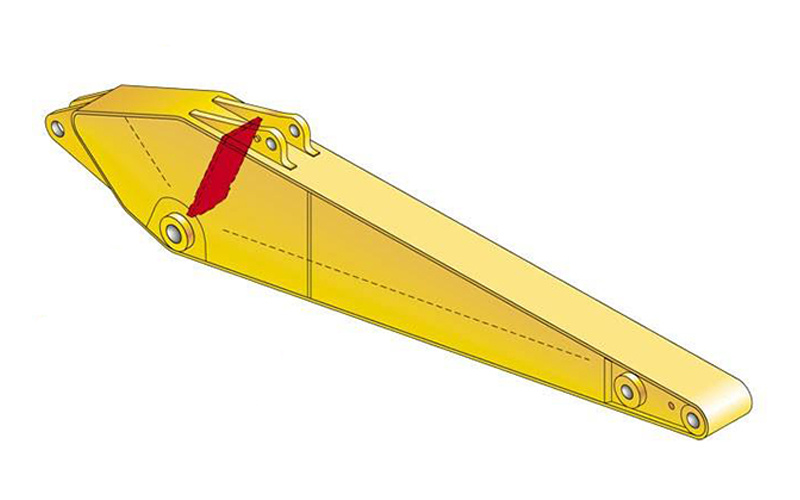

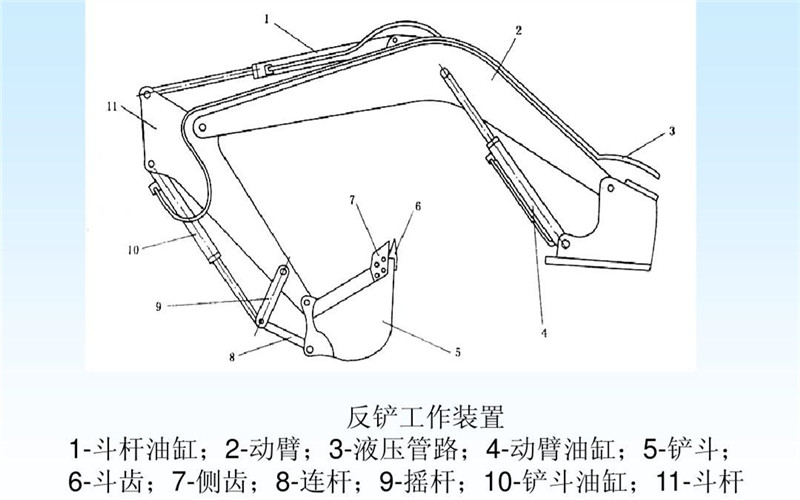

挖掘机由多个部件组成,其中的斗杆(即小臂挖掘作业中运动较为频繁幅度较大的部件是不可或缺的。


斗杆通过轴孔与工作机构连接,工作机构工作时所承受的冲击载荷首先作用在斗杆上,因此斗杆的加工制造技术要求非常高。



如果斗杆轴孔制造时无法达到设计要求,会导致铲斗作业时产生晃动,直接影响挖掘机作业效率,同时还会降低挖掘机的使用寿命,增加故障率。


因此在制造时对斗杆装配轴孔的检测,十分重要!



可是普通的三维扫描仪测量斗杆轴孔速度非常慢,且精度不高,完全无法满足要求。

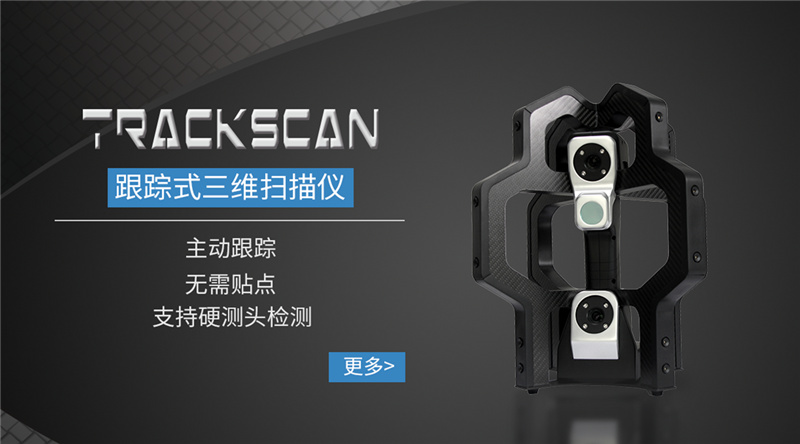

杭州思看TRACKSCAN跟踪式三维扫描仪,无须贴点,测量距离长达10m快速获取挖掘机斗杆精准的三维数据,配合TrackProbe光笔,可实现15m超长接触式测量,快速简单地获取斗杆轴孔高精度三维数据。



解决方案

1.使用设备,TRACKSCAN跟踪式三维扫描仪;

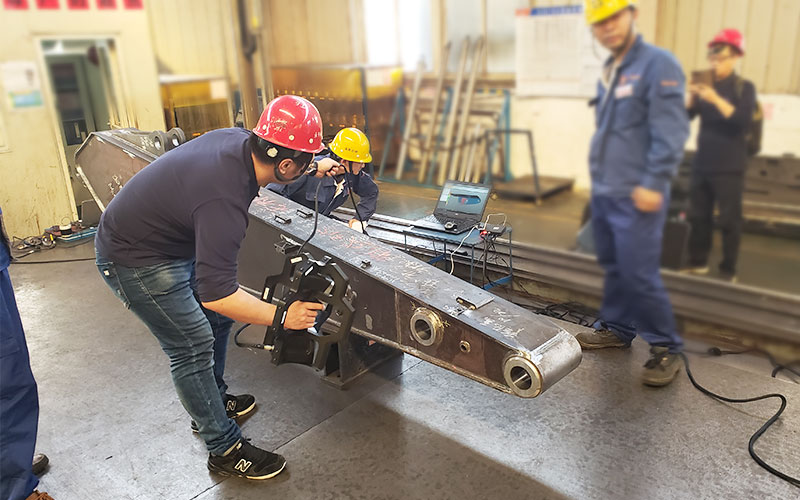

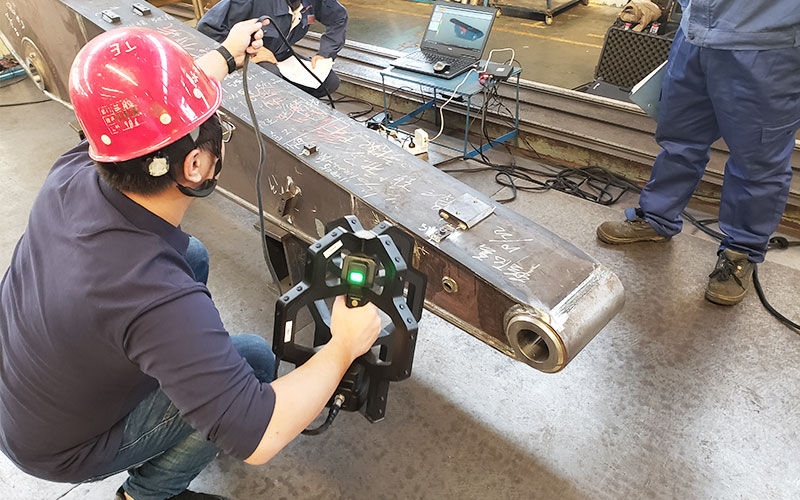

2.进行三维扫描,光笔轴孔测量;(斗杆尺寸:长3000mm,宽650mm

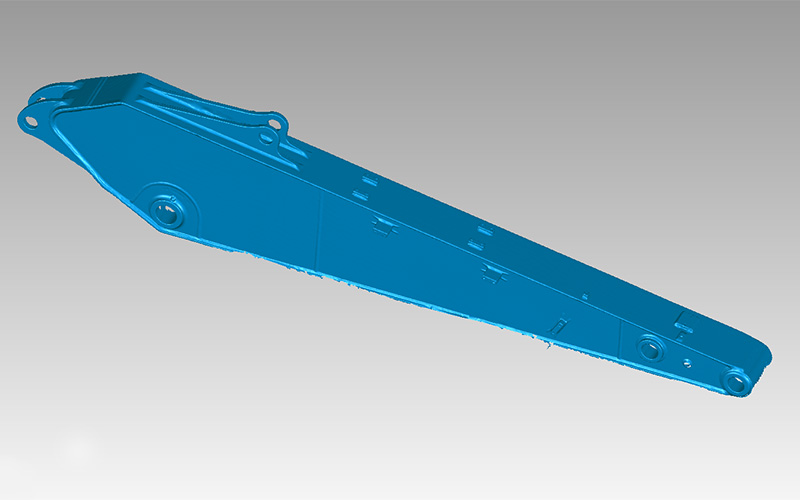

3.获取高精度STL数据;

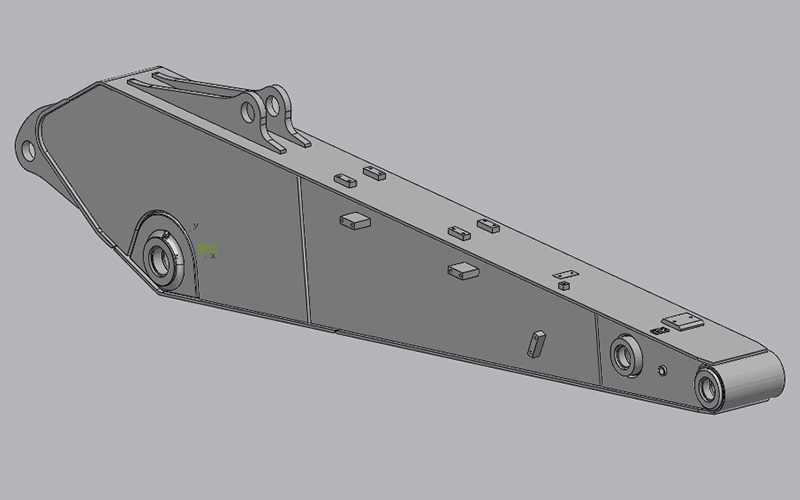

4.比对原有设计CAD数据;



5.获取轴孔具体偏差数值;


扫描+数据处理共计用时15min。


州思看TRACKSCAN跟踪式三维扫描仪,挪威进口,军工品质,30余年工业测量技术沉淀,配合光笔接触式三维测量,快速获取挖掘机斗杆装配轴孔精准三维数据,比对原有设计CAD数据,获得精准偏差数值,提高了制造商后期加工矫正工作效率。



应用拓展—(变形检测

挖掘机斗杆属大型焊接件,在实际生产过程中会产生一定的焊接变形,同时内部会存在一定的残余应力,这是不可避免的。



焊接变形对结构安装精度有很大影响,过大的变形将显著降低结构的承载能力,影响斗杆使用寿命,变形严重时甚至会产生局部撕裂现象增加矫正和机械加工的成本造成不必要的浪费

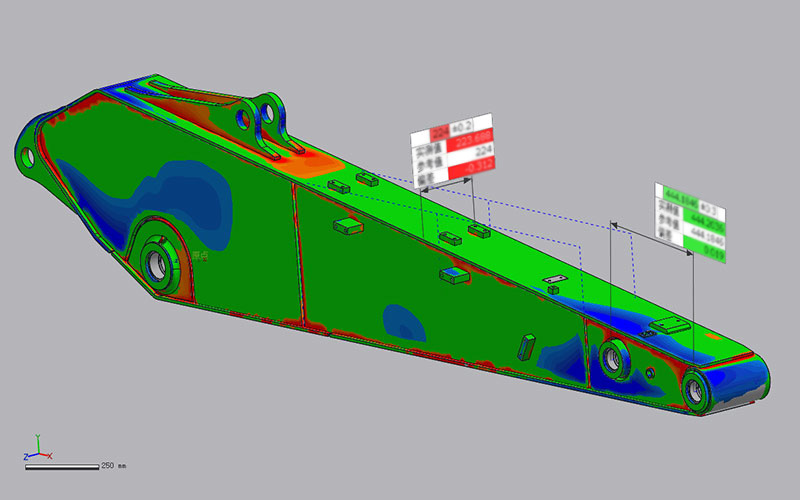

TRACKSCAN跟踪式三维扫描仪获取的挖掘机斗杆表面整体精准的STL数据,比对原有CAD数据,获得具体变形偏差数值,高效完成三维检测。为后期矫正、加工提供精准的数据支持,有效降低成本,缩短制造周期,提高生产效率。



基建关乎民生,杭州思看努力为国家基建工程、民生事业尽绵薄之力!
