大型卡车三维扫描

关键问题一 :三维扫描物体是什么?描述越具体越好

尺寸大小约为8m*2m*2.5m的卡车,客户需要获取车辆信息,以便进行改装

关键问题二:该物体为什么需要三维测量?描述越深入越好(必要性)

该公司原有车辆车型格式单调,且设计与制造出处太大。通过逆向处理的技术手段,可以对已经制造出的车辆进行设计方面改进。

关键问题三:这个物体原来的测量方式是什么?传统三维检测的难点在哪?有什么麻烦不便之处?(痛点)

正向工程,从图纸设计到制造。

正向工程是通过工程师构思产品结构,然后进行每个零部件的设计、制造。而在实际的加工与装配过程中,并不能完成预期的目标。通过获取已有产品的三维数据,对其进行分析改进,制造出更好的产品。

关键问题四:该物体三维激光扫描的难点在哪?思看的三维检测设备的优势是什么?在哪些细节提升效率?(爽点)

卡车的体积大,普通的拍照式扫描仪便携性差,且并不能一次性完整获取整个卡车的三维数据。思看科技的HSCAN771三维扫描仪配备全局摄影测量系统可以轻轻松松胜任此项工作。



客户需求

汽车内外饰改装,需要在原有车辆的基础上,进行一系列的变动。从已有图纸上不停进行修改,不但耗费非常多的时间,最终改装的效果也很一般,并不能使客户满意。杭州思看科技的三维扫描仪专门为逆向而生,配合全局摄影测量系统,在大件扫描上具有很强的优势,精度和效果能得到双重保证。获取出来的数据进行逆向处理,可以达到令人满意的结果。

思看解决方案及处理结果

卡车体积最庞大,如果采用单一的手持式激光三维扫描仪来获取数据的话,精度上没法保证。杭州思看科技推荐全局摄影测量系统配合手持式扫描仪HSCAN771三维扫描仪一起工作。

1、所需仪器及型号

              杭州思看全局摄影测量系统+HSCAN771三维扫描仪

2、扫描仪工作时间

        贴标记点用时:4小时

        三维数据扫描用时:50分钟

        数据处理用时:12分钟


三维扫描过程及结果

1、扫描现场

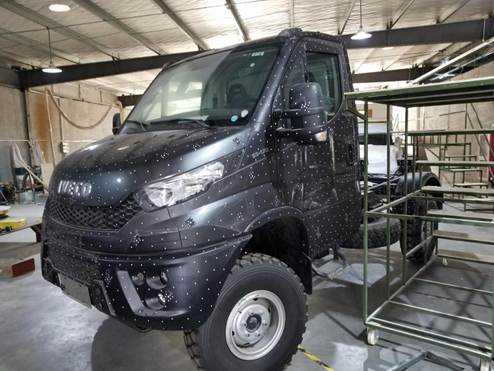

三维扫描大卡车

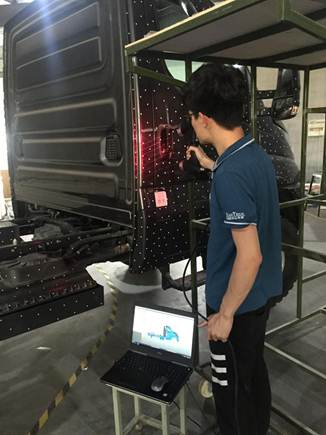

三维扫描大卡车2

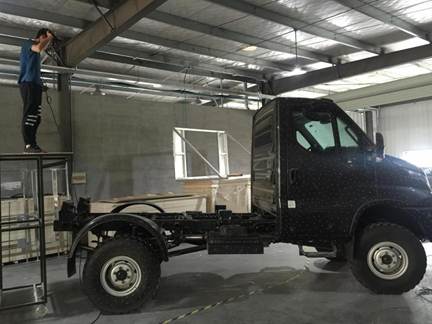

三维扫描大卡车3

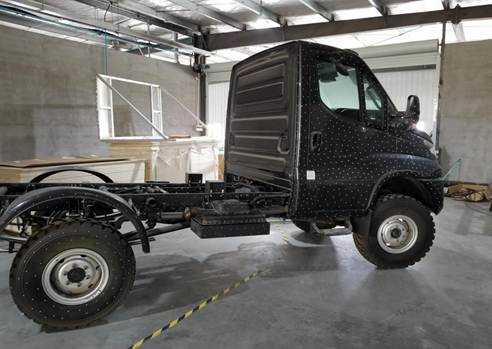

三维扫描大卡车4

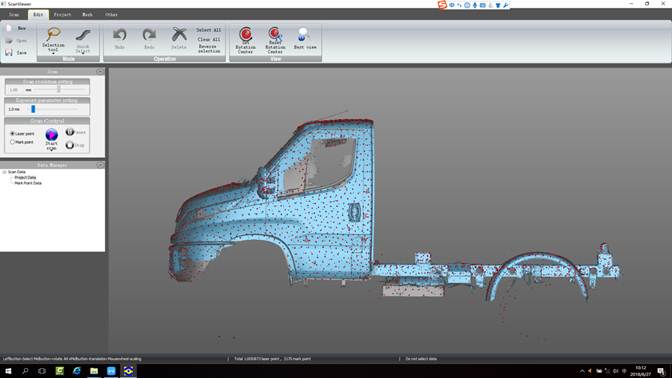

2、数据处理

回顾小结

杭州思看科技自主研发的全局摄影测量系统,在大工件数据获取方面有很大的优势,与HSCAN771三维扫描仪配合,小到硬币花纹,大至直升飞机都能轻轻松松搞定,客户表示非常满意。
