  • 3D扫描如何让汽车覆盖件满足严格的装配要求?
  • 本站编辑:杭州思看科技有限公司发布日期:2018-05-31 14:19 浏览次数:


-------------------------

3D扫描技术改变世界


汽车的引擎盖在生产出来后往往因为焊接和零件的误差难以装配,检测便成了生产和安装两个环节之间的重要步骤缩短检测时间提高检测效率一直是汽车制造商所追求的事,但是引擎盖表面积大,三坐标会花费很多时间;焊接过程又存在一些死角和复杂区域,卡尺测量难以捕捉到这些细节。提高检测效率难以在传统设备上实现,汽车制造商正寻求一种速度快精度高扫描全面的三维检测设备进行3D扫描检测。



问答时间


Q:本3D扫描的对象是什么?

A:汽车引擎盖,它有保护发动机、电路、油路、刹车系统等作用,作为汽车整体外观的重要组成部分,具有不可或缺的作用。


Q:为什么要对汽车引擎盖进行3D扫描

A:汽车主机厂需要对汽车的引擎盖进行三维检测,以确定工件在经制造、焊接、组装等过程后与其原始设计是否存在偏差,偏差为多少,是否在公差允许范围内。同时也要对工件的孔位,安装扣件等部位进行准确地测绘,以确定是否满足装配使用的要求。


Q:汽车引擎盖原来的测量方式是什么?三维测量的难点在哪?

A:三坐标测量法,在对汽车前盖的测量中,它存在一些缺陷:

1.汽车引擎盖表面平滑,三坐标探针测量易损伤表面。

2.三坐标测头是以逐点进出方式进行测量的,测量速度慢,工作效率低。

3.测量过程中需要特殊夹具固定,会耗费额外的测量费用。


SHOW TIME

思看客户:某汽车主机厂

扫描对象:汽车引擎盖

扫描设备:HSCAN771手持式三维扫描仪

应用:质量检测



汽车厂需要对汽车的引擎盖自由曲面、孔位、安装扣件等部位进行准确地三维检测,保证生产的产品能满足装配要求。


HSCAN系列手持式三维扫描仪在以下两个方面完美满足客户需求:

1. 对死角深孔部位也能轻松进行精准三维测量;

2. 非接触式无损检测,扫描速度快,测量方式灵活;

3. 高反光表面的汽车覆盖件扫描无需做喷粉处理。


解决方案


思看科技人员根据客户需求,直接使用HSCAN系列手持式三维扫描仪获取定位点和三维数据,无需喷粉,扫描操作方便灵活死角小,扫描速度快。针对细节较多较复杂的区域,可以通过调整ScanViewer中的点间距参数可以实时调整扫描细节度,保证扫描效率和扫描细节的平衡。通过比对原始3D图纸,精准快速获取偏差注释图,数据保存直观方便。

-扫描对象-

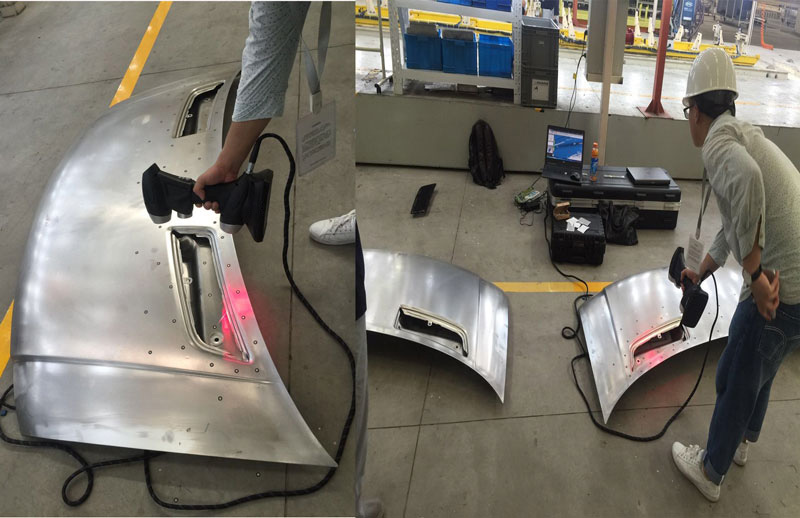

▲扫描对象:汽车引擎盖


-所需产品及型号-

HSCAN771 三维扫描仪 3D扫描仪.jpg

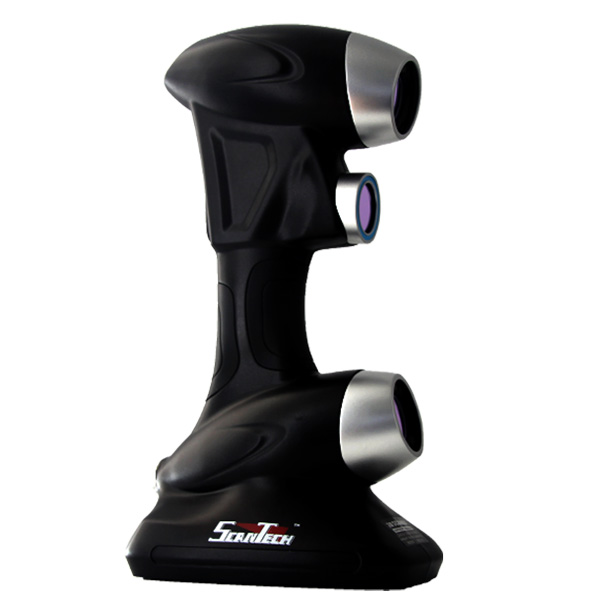

▲HSCAN771 三维扫描仪


测量数据

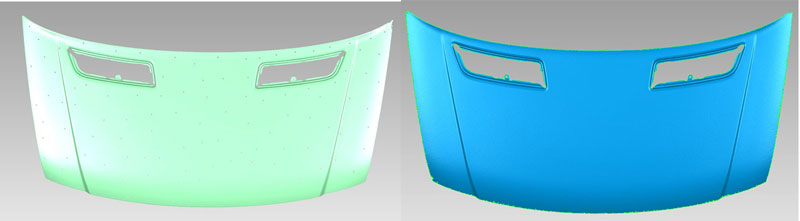

▲三维点云数据和STL


检测比对

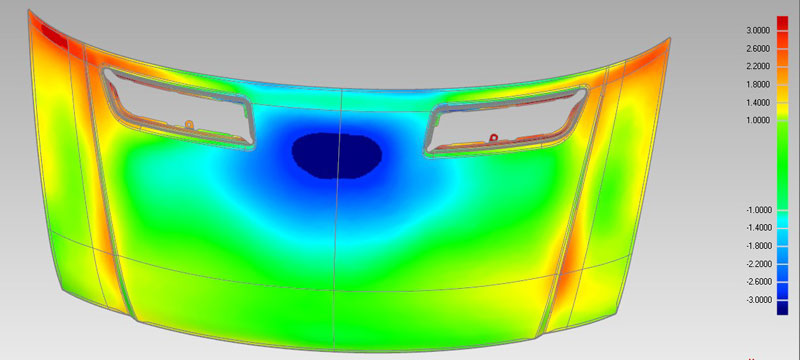

▲三维数据对比结果


三维扫描工作时间


贴标记点用时3分钟

扫描时间3分钟

共计6分钟

通过HSCAN手持式三维扫描仪精确完整地获取了3D偏差注释图,仅仅6分钟的三维扫描让传统三维检测方式难以望其项背。HSCAN771手持式三维扫描仪精度高、扫描快、操作便携等特点大大提高了汽车制造过程中三维检测效率,也为汽车制造商的产品出厂质量检测提供了专业的技术方案,在产品品质和生产效率上为汽车生产制造商带来前所未有的市场竞争力。


-->
