模具型腔的3D扫描检测

关键问题一 :扫描物体是什么?

宁波埃利特模具公司中的一个模具型腔,以要求的3个平面作为基准。

关键问题二:该物体为什么需要三维测量?

客户公司的铸造铝件存在一定的精度误差,客户想找出具体的问题所在,以至于需要对模具进行全方面的尺寸检测,并且需要知道存在偏差的具体数值。如果用传统三坐标对模具型腔进行检测,很显然速度太慢,效率不高,并且关键的曲面无法进行有效检测。


关键问题三:这个物体原来的测量方式是什么?三维检测的难点在哪?

三坐标

难点:

1、需要测量的部位有很多,用传统的三坐标进行测量的速度很慢,效率不高。

2、有很多的细小特征需要测量出具体数据,用传统的三坐标很难接触到这些部位,实用性不高。

关键问题四:物体三维扫描的难点在哪?

模具型腔表面特征复杂,即需要测量出具体部位的数据,又需要快速的得出测量结果,传统的三坐标很难满足以上要求,而杭州思看的这款PRINCE775手持式三维激光扫描仪可以快速扫描得出数据,将扫描得到的型腔数据与型腔数模做整体3D最,测出各个关键部位的偏差数值,可以快速高效的解决客户的难题。




众所周知,在现代机械化制造工业行业中,机械加工是必不可少的一部分。但是在机械加工工艺流程之前,还有不可忽视的一步,那就是铸造成型。在这个过程中,产品成型之前的设计及成型之后的检测至关重要。但是由于铸造件一般较为复杂,无论是检测还是设计,很多设备无法一步到位。为了解决压铸行业在上述方面的难题,很多厂商开始考虑引入三维扫描技术。思看科技的手持式三维扫描仪,可在车间直接进行测量,对于环境没有严格的要求,在阳光直射下也可直接扫描,且无需喷涂显像剂及类似物件,能快速的获取工件的三维数据。

宁波埃利特模具公司在工作时遇到了一个难题,该公司的员工发现他们在生产过程中,有一种铸造铝件存在一定的精度误差,他们想找出具体的问题所在,以至于需要对模具型腔进行全方面的尺寸检测,并且需要知道存在偏差的具体数值。但他们知道用传统的三坐标很难解决他们的问题 ,所以他们找到我们杭州思看用手持式三维激光扫描仪扫描模具型腔的三维数据,与该公司的型腔数模做3D最,可以非常清楚的看出具体数值差距,有利于他们采取相应的解决措施。

思看解决方案及处理结果

解决方案

杭州思看科技有限公司为客户提供快速高效的三维检测方案,通过手持式三维扫描仪对模具型腔进行激光扫描,获取定位点和型腔的三维数据,与原始设计的3D数模文件图纸进行尺寸比对,得到模具型腔的实际偏差注释图,数据保存直观方便。在针对模具型腔细节较多较复杂的区域,思看通过调整扫描软件参数实时提高选定区域的扫描点间距,保证型腔表面三维数据的细节,同时也提高了扫描效率。

杭州思看科技有限公司为客户提供了手持式三维激光扫描仪PRINCE775,将工件定位后,快速贴上定位标记点,无需做喷粉等其他处理,快速的获取其表面的三维数据,将扫描得到的数据进行采样和网格化处理后,导入相应的数模进行检测分析。

1.所需仪器及型号

   杭州思看手持式三维激光扫描仪PRINCE775

2.扫描仪工作时间

Ø   贴标记点用时7分钟;

Ø   三维数据扫描用时10分钟;

Ø   数据处理用时8分钟;




扫描过程及结果

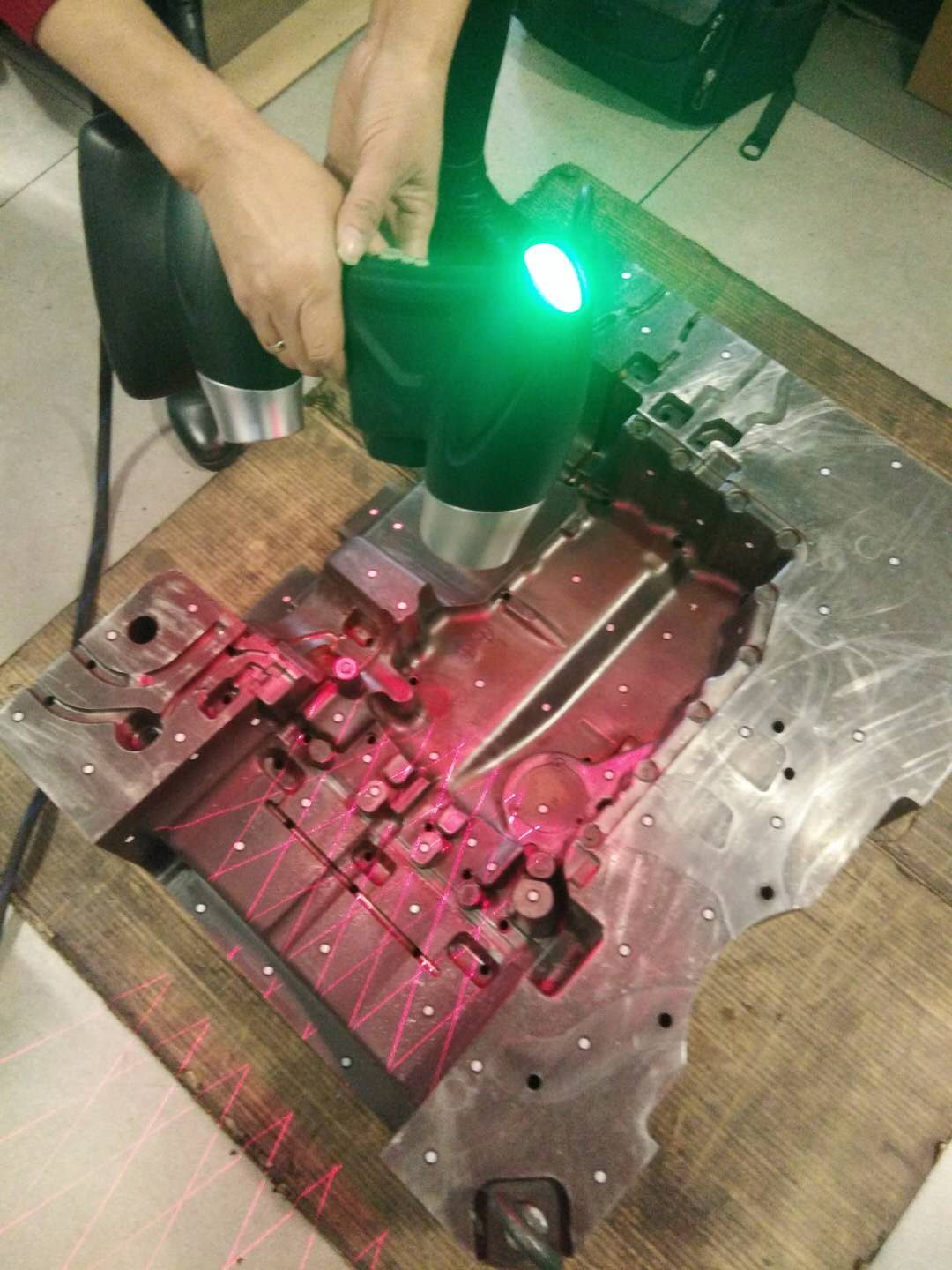

扫描现场


扫描点云数据

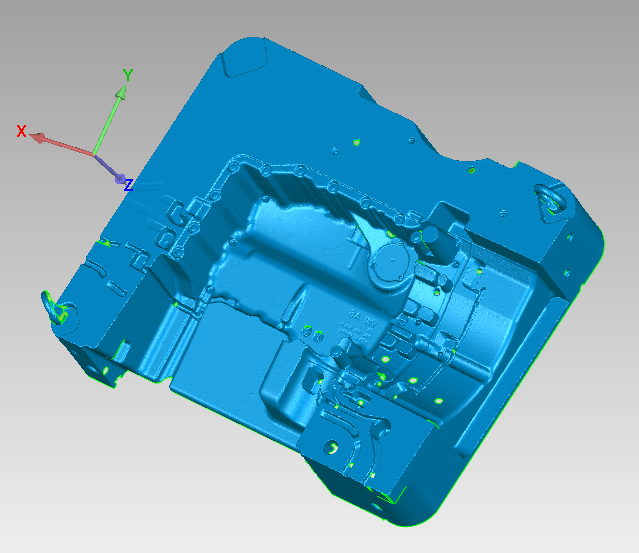

扫描stl数据

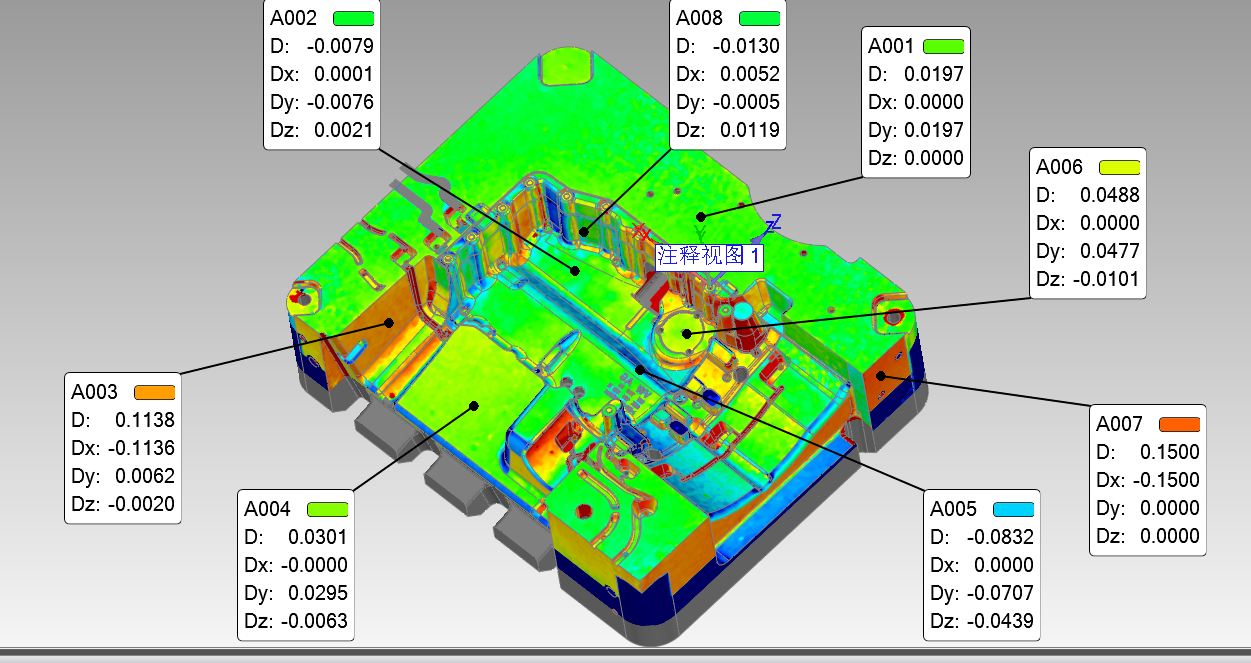

检测比对数据结果


在本次扫描中,我公司通过使用PRINCE775手持式激光三维扫描仪快速准确地获取模具型腔的三维数据,处理后得到其精准的表面尺寸,与数模进行比对得出偏差色谱图及尺寸偏差图,为其后期处理提供了非常好的基础,同时也大大提高了工作效率。
