  • 老龄化越来越严重的今天,浴缸市场该如何利用3D扫描技术另辟蹊径?
  • 本站编辑:杭州思看科技有限公司发布日期:2017-10-20 17:18 浏览次数:

3D扫描技术改变世界


一个舒适的浴缸能大幅度提高生活品质,然而,普通浴缸的结构设计对老年人和残障人士来说却既不方便也不安全。而随着全球老龄化越来越严重,针对老年人产品的市场需求不断增大。当前,卫浴市场已推出了老年人专用的无障碍浴缸,通过改变普通浴缸的进出方式,增加了舒适的座椅坐垫,大大提升沐浴过程中的舒适感和安全性。此时,问题来了!无障碍浴缸的设计并没那么简单,如何能快速生成浴缸的3D模型并投入研发生产成为国内卫浴生产商的关注焦点。



科普时间 | Key Question

此次扫描对象是什么?

无障碍浴缸及其座椅和坐垫,专为老年人和行动不便人士设计,浴缸外壳为玻璃钢材料。


测量浴缸及座椅的三维数据意义何在?

无障碍浴缸和座椅的外型设计通常是在丰富的开发经验和专业的实验验证结果基础上经过不断改进获得的。一方面测量卫浴的三维数据可用于产品研发设计和质量检测中;另一方面,降低企业对无障碍浴缸的设计门槛,方便其在已有浴缸外型基础上进行改进,设计出具有企业品牌特色的产品。


过去浴缸和座椅三维测量方式是什么?存在什么问题?

手工测量;这种测量方式显而易见存在很多问题:

1、浴缸内部空间狭窄,测量难度高,费时费力;2、浴缸表面凹凸大曲面较多,手工测量精准度不够;3、手工测量难以获得整个浴缸完整的3D模型,改进时仍需重新三维建模再设计。


手持式三维扫描仪测量优势体现在哪些方面?

1、测量速度;2、数据完整度;3、数据精度;4、操作灵活度;5、大大降低成本


SHOW TIME

思看客户:卫浴产品制造商

扫描对象:无障碍浴缸、9个分部件

扫描设备:HSCAN331手持式三维扫描仪

目的:用于产品逆向设计和改进


在无障碍浴盆的研发过程中,座椅坐垫的人体工学设计尤为重要,需要大量的实验数据进行支撑(具体情况类似汽车座椅的研发),国内许多厂家由于开发经验有限,一般采用对已有的浴缸座椅进行逆向设计的方式进行研发生产制造。此次,该卫浴制造商经过多番比较,最终选择HSCAN331参与其无障碍浴缸的新产品设计研发。

HSCAN系列手持式三维扫描仪在以下方面完美满足客户需求:

1. 复杂曲面特征的3D数据获取能力;

2. 可在狭小空间扫描,且人机可随意移动;

3. 非接触式测量方式,即使扫描浴缸高反光的表面也无须喷粉;

4. 设备轻巧,便携,操作上手很快。

解决方案

思看技术人员在现场勘察后,发现客户需要扫描的无障碍浴盆具有复杂的表面特征,同时各个部件间装配的精度要求非常高


针对以上情况,思看技术人员在使用HSCAN331扫描过程中,先将浴缸的各个部件定位,并快速贴上定位标记点,快速分块获取浴缸各部件的三维数据,将数据进行采样和网格化处理后,导入相应的逆向造型软件中进行再设计和改进工作。


-扫描对象-

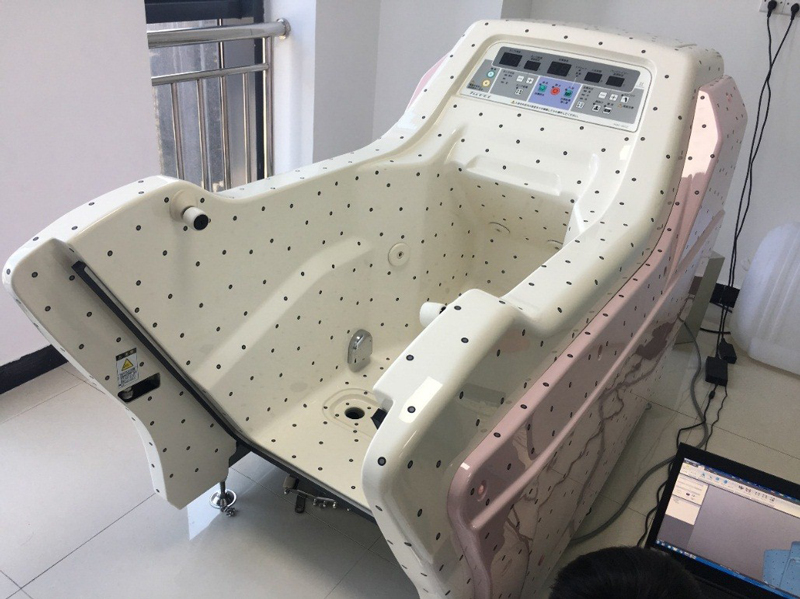

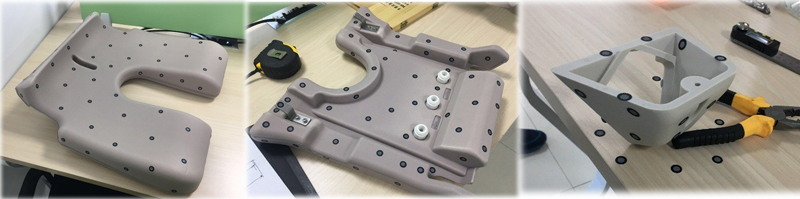

▲扫描对象:无障碍浴缸及其部件



-所需产品及型号-

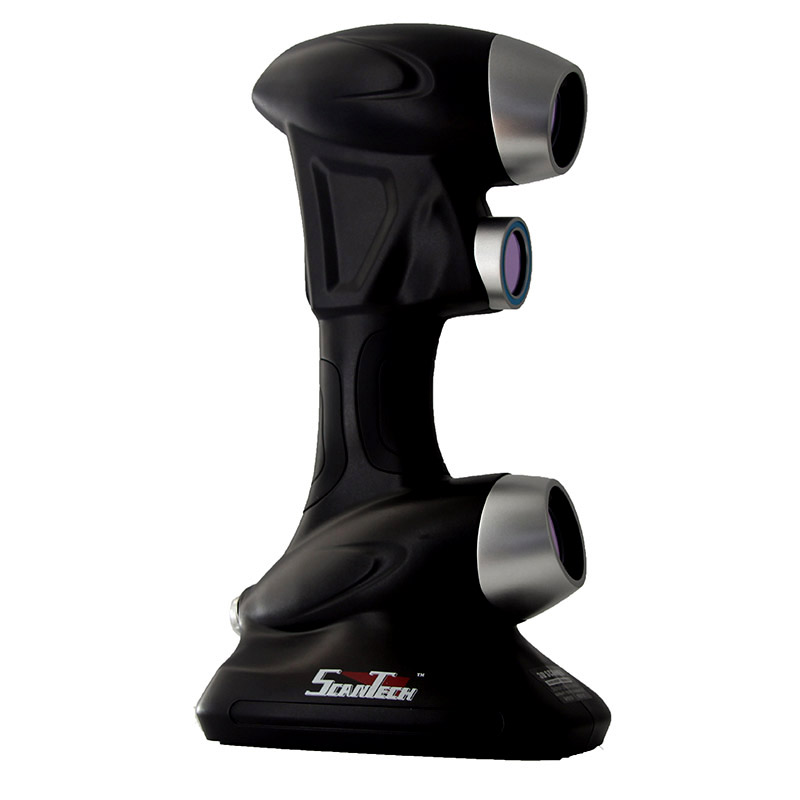

▲HSCAN331 点击查看详细技术参数





三维扫描结果

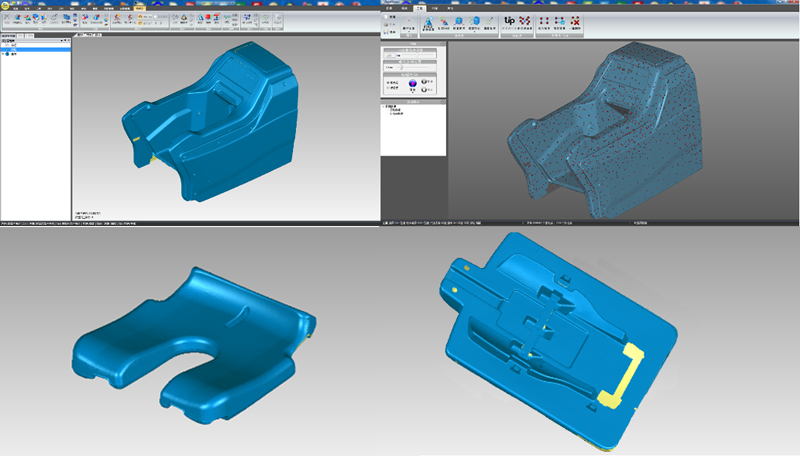

▲三维stl数据



三维扫描工作时间


贴标记点用时20分钟(浴缸+9个部件的合计用时)

扫描时间40分钟(浴缸+9个部件的合计用时)

数据后处理20分钟

共计80分钟

HSCAN331手持式三维扫描仪可以快速准确地获取无障碍浴缸各部件的三维数据,分块处理后得到其精准的表面尺寸,将扫描数据导入逆向造型软件,方便地为后期的逆向以及改进提供了更加准确便捷的数据来源,同时也大大缩短了浴缸设计研发的时间。
