  • 三维扫描仪全面解放人力,实木家具雕花不再成为难题!
  • 本站编辑:思看科技(杭州)股份有限公司发布日期:2017-07-03 09:43 浏览次数:

摘要

思看手持式三维扫描仪高效快速精准地采集了家具复杂的三维外形数据,极大程度的简化了家具雕花样式的设计改造过程,大大解放了家具雕刻工艺上的人力,大大提高家具的生产效率。

思看客户:某家具生产商

扫描对象:实木家具雕花餐椅

扫描需求:获取家具精确的雕花及外形的三维数据,保证自动化生产出老木匠的工艺水准。

目的:解决高水准木匠资源稀缺,机器雕刻失真呆板凝滞的问题。


------------------------------

行业现状


众所周知,实木家具的手工雕刻工艺高低取决于木匠的雕刻水准,而家具行业里一个高水准的老木匠“一匠难求”,成本极高,这大大增加了实木家具厂家的工艺成本和生产效率。

因此当下很多家具厂家采用机器雕刻,主要对家具进行正向测绘,得到家具3D设计图纸进行数字编辑,结合雕刻机通过电脑实现自动化生产。


但是,机器雕刻只适合雕刻简单规则图形,对于复杂的、多曲面的图形雕刻不可避免存在刻板、简单、层次感差的缺点;而且复杂的雕刻设计难度很高,耗时长,无法保证准确度和精度。


由此可见,手工雕刻和机器雕刻各有千秋,那么是否存在一种两全其美的解决方案呢?


当然用手持式三维扫描仪来解决这一难题了!接下来看看思看三维如何解决雕刻工艺问题,解放家具厂的人力和生产成本。


/ 01 /客户需求


客户是一家设计生产各种风格实木家具的公司,其主要需求是将以往家具产品的雕花以及外形转化为3D数模,对其装配或再设计;需要一种简便易操作的三维扫描方式将复杂工艺的家具高度还原。


/ 02 /解决方案


思看科技为客户提供了手持式三维扫描仪HSCAN331,采用手持式三维扫描仪对家具进行扫描,得到三维数据后对其处理然后逆向造型,即可轻松得到样件高精度三维图纸,可用于再设计或录入雕刻机自动化生产。

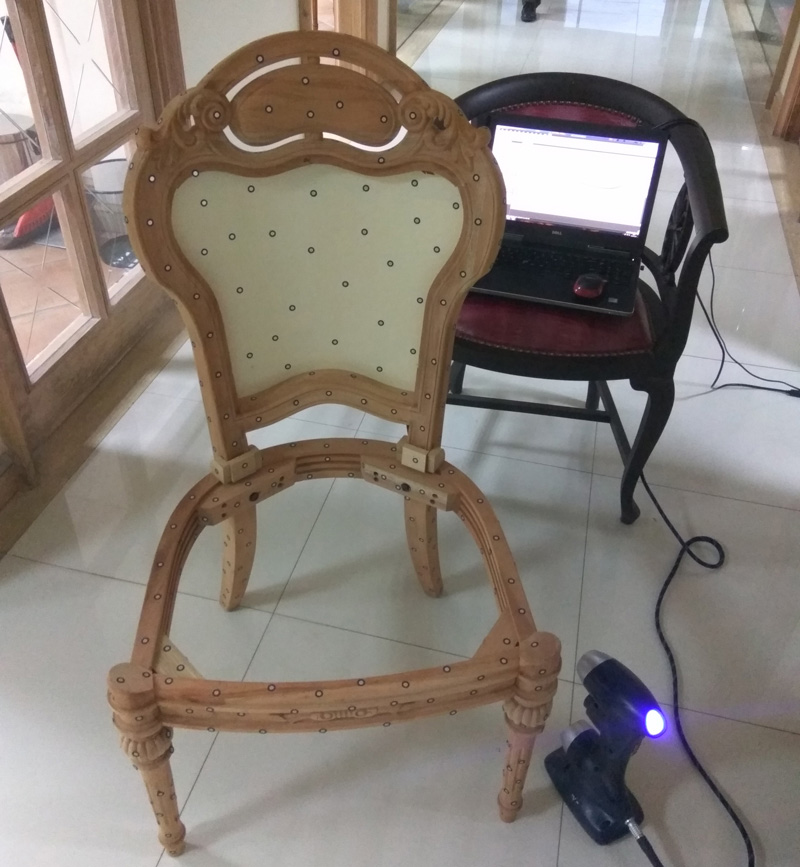

▲现场扫描工作状态

三维扫描测量流程:

step1.快速贴上定位标记点,无需做喷粉等预处理;

step2.手持式三维扫描仪HSCAN331扫描家具外形,快速准确地获取家具高精度的三维外形数据

step3.数据后处理后逆向造型生成数模文件,用于后续的生产应用。


-所需产品及型号-

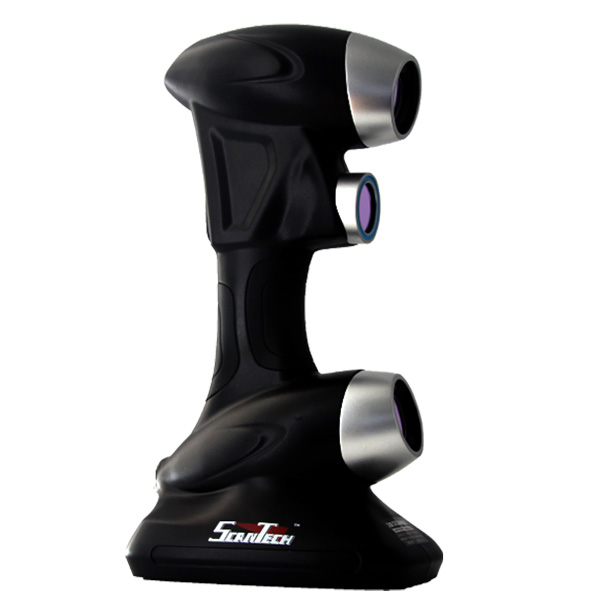

▲HSCAN331


/ 03 /扫描数据结果


三维扫描数据

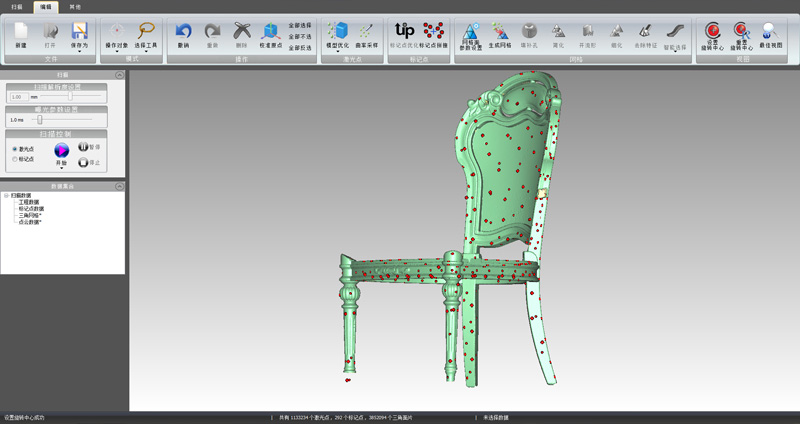

▲扫描过程软件同步生成的三维点云模型

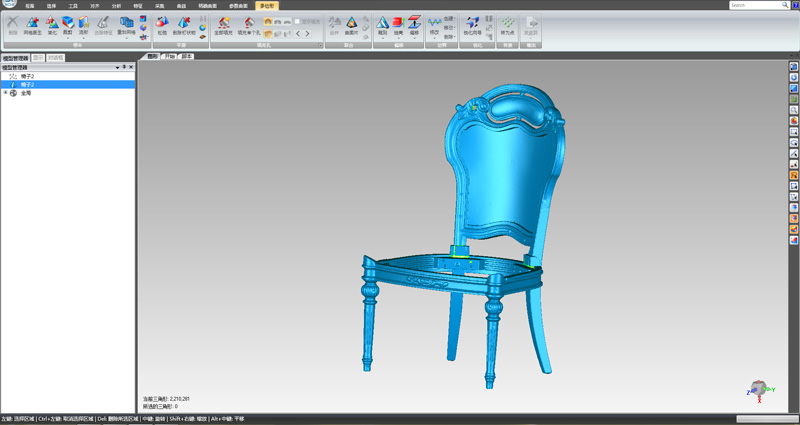

▲三维网格数据

将得到的STL三角面片数据转化为曲面数模,然后与客户的三维造型软件对接,即可进行后续的装配再设计。


三维扫描检测工作时间

贴标记点用时5分钟

拍摄时间15分钟

共计20分钟


/ 04 /小结


思看手持式三维扫描仪高效快速精准地采集了家具复杂的外形数据,极大程度的简化了家具雕花样式的设计改造过程,大大解放了家具雕刻工艺上的人力,大幅度提高家具的生产效率。
