一、客户需求描述
1.行业现状

渣浆泵是指通过借助离心力(泵的叶轮的旋转)的作用使固、液混合介质能量增加的一种机械,其主要适用于矿山、电力、洗煤、海水选砂和疏浚河道等行业。由于在重工业领域有广泛应用,因此我国有较多企业从事渣浆泵的生产和加工,不过很多规模都属于中小型。很多国内企业在生产制造过程中会借鉴国外产品的设计,因此需要对渣浆泵进行逆向造型。
2.客户当前检测手段局限性

国内企业到国外学习和借鉴进口渣浆泵设计,对于扫描仪器有如下要求:第一扫描仪必须轻巧,方便携带到国外;第二扫描时尽量不要喷粉,且可以在室外或者强光环境下扫描。与目前行业内的关节臂和拍照式三维扫描仪相比,手持式三维扫描仪具有便携、操作方便和对环境要求低等特点,更适合国外渣浆泵扫描应用。
二、思看解决方案
1.解决方案

杭州思看科技有限公司为客户提供了手持式三维激光扫描仪HSCAN331,快速贴上定位标记点后,无需做喷粉等预处理,即可以实时激光扫描成像,获取渣浆泵壳体及内壁的三维数据,并采用软件对上述数据实现逆向造型。
2.所需仪器及型号
杭州思看手持式三维激光扫描仪HSCAN331。
3.描仪工作时间
贴标记点用时5分钟;
三维数据扫描用时10分钟;
数据后处理用时5分钟;
逆向造型所需时间根据具体使用人员的熟练度及软件不同会有不同。
三、扫描数据及结果

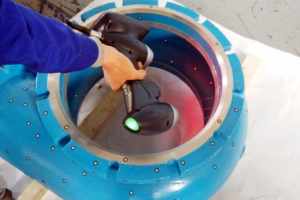

1.扫描工作现场


2.扫描数据


扫描点云及stl数据

3、逆向造型



渣浆泵三维数据

四、小结

国内多家渣浆泵生产企业都采购了杭州思看科技的手持式三维扫描仪,并且在产品生产、外形设计和产品检测方面都发挥了重要作用。

-->
