  • 飞机机翼检测应用案例
  • 本站编辑:杭州思看科技有限公司发布日期:2016-10-18 10:24 浏览次数:

一、客户需求描述
飞机飞行时,通过机翼的上下方的气流对机翼产生压强,机翼发生的形变无法直观地检测出来,无法保证下次飞行的安全性。传统的方法根据经验者设置标准,记录该机翼的飞行累计飞行时间,该飞行时间达到一定量以后,就更换机翼,资源利用率较低。
二、思看解决方案
1.解决方案(先全局定位后扫描)
机翼体积较大,且客户对精度要求较高,因此思看提出的解决方案为全局测量测量系统加手持式激光三维扫描的组合。针对机翼飞行后出现的形变问题,先使用全局摄像测量系统,获取机翼的空间定位点,再搭配手持式激光三维扫描仪进行三维数据的获取,最后扫描的三维数据与机翼的数模进行3D比较,计算出飞行后发现的形变量以及关键部位的尺寸,确保下次飞行安全。
2.所需仪器及型号
全局摄影测量系统MSCAN结合手持式三维扫描仪HSCAN331。
3.优势
扫描速度快,精度高;
机翼上无需喷粉,也无需做任何预处理,贴上标记点以后即可以开始扫描;
室内室外都可以扫描,无需在暗室或者较暗的环境下。
4.全局摄影测量系统及扫描仪工作时间
被扫描物体尺寸:3.8m*1.8m;
贴标记点用时10分钟;
全局摄影测量系统用时5分钟;
扫描时间10分钟。
三、扫描数据及结果

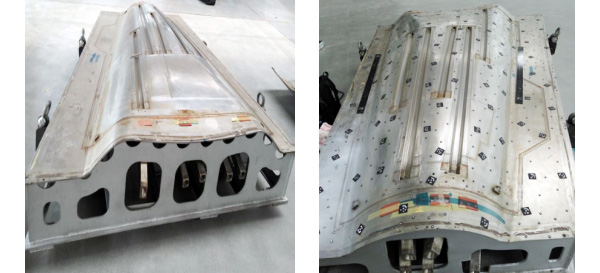

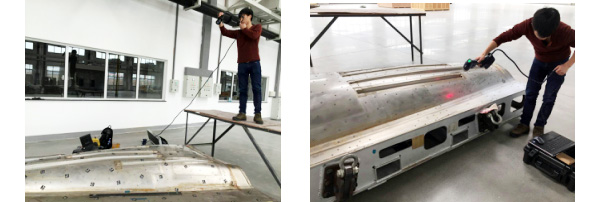

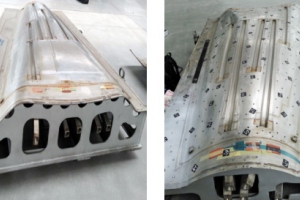

1.现场照片

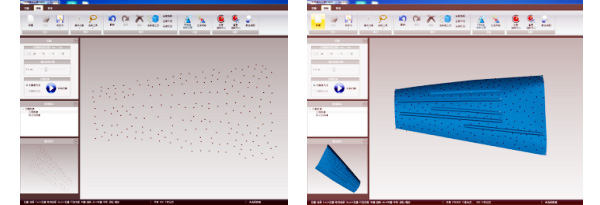

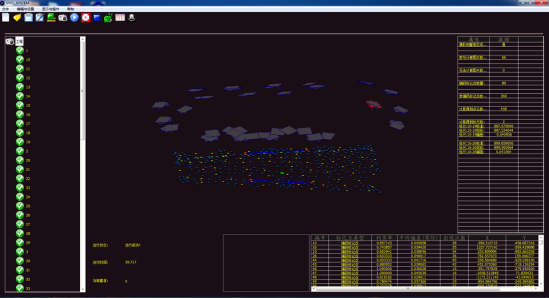

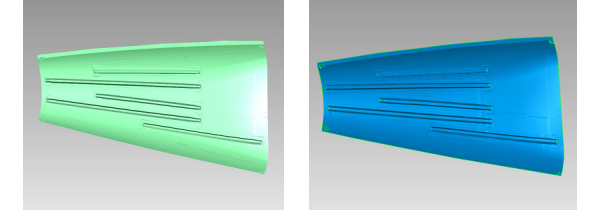

2、扫描数据

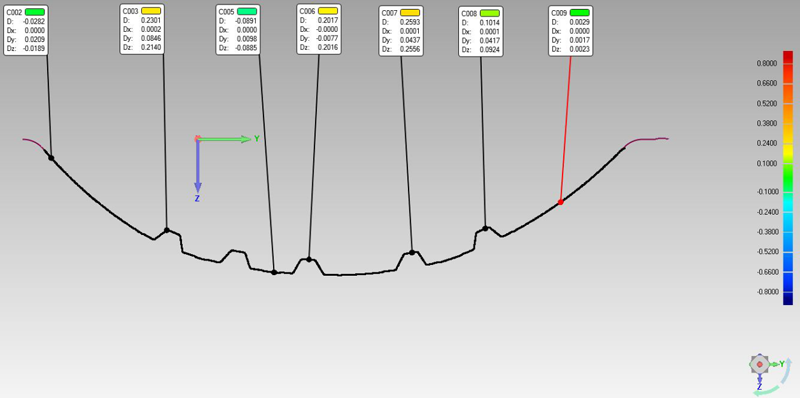

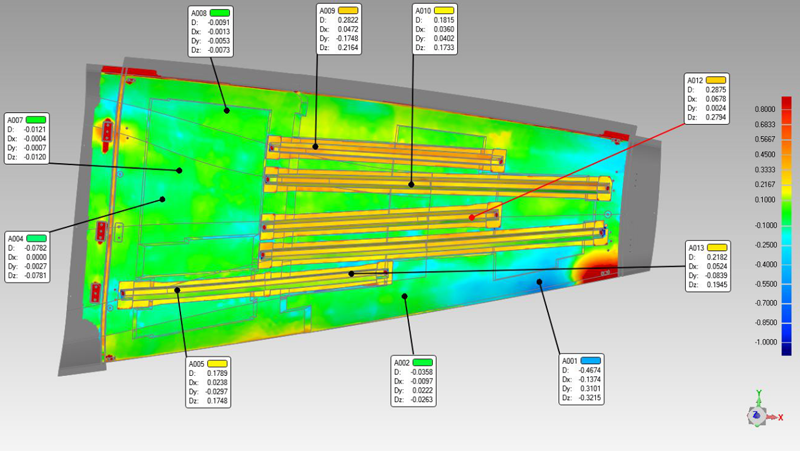

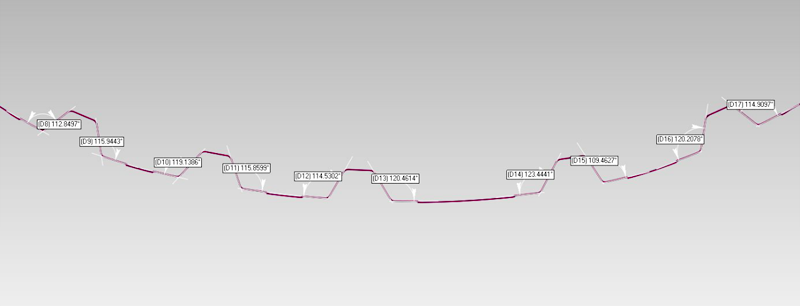

3、结果




-->
