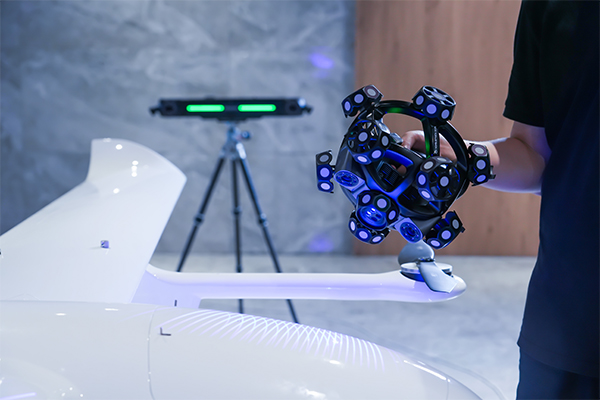

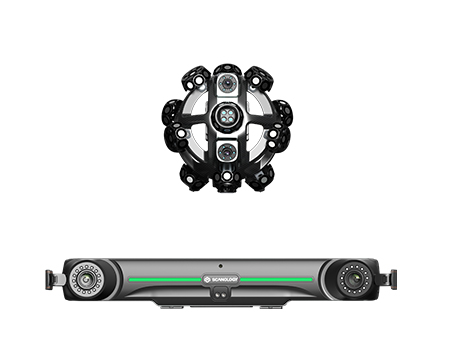

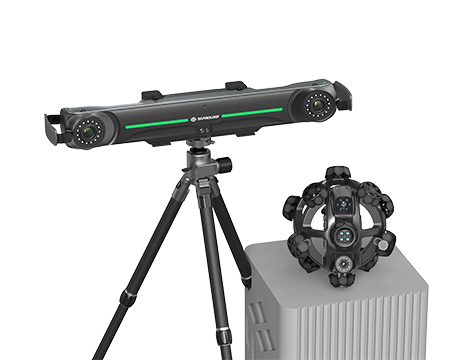

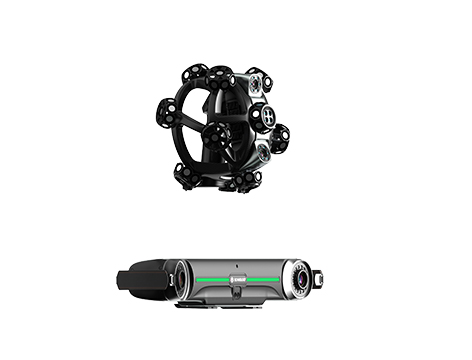

思看科技全新推出NimbleTrack Gen2智能无线灵动式三维扫描系统，产品沿袭NimbleTrack系列全无线、不贴点、高精度、灵活便携等核心优势，在扫描效率、适用范围上实现了突破性创新，全域覆盖中小型精密零件及大型重工业零件扫描，助力工业检测向高效化、智能化跃迁，打造全维度无界测量新标杆。
型号 | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 | |
扫描模式 | 高速扫描 | 54束交叉蓝色激光线 | |
精细扫描 | 17束平行蓝色激光线 | ||
深孔扫描 | 额外1束蓝色激光线 | ||
大面幅扫描 | 54束交叉蓝色激光线 | ||
摄影测量 | 混合摄影测量 | ||
精度(1)（单扫描仪） | 最高0.020 mm | ||
精度(1)（跟踪式） | 最高0.025 mm | ||
单站跟踪距离 | 3500 mm | 4200 mm | |
体积精度(1) | 距离跟踪器3.5 m | 0.060 mm | 0.059 mm |
距离跟踪器4.2 m | / | 0.072 mm | |
配合摄影测量(2) | 0.044 mm + 0.012 mm/m | ||
单跟踪器扫描(2) | 0.072 mm + 0.012 mm/m | ||
孔位置精度 | 0.050 mm | ||
激光类别 | ClassⅡ（人眼安全） | ||
最高分辨率 | 0.020 mm | ||
基准距 | 300 mm | ||
景深 | 400 mm | ||
最大扫描面幅 | 500 mm × 600 mm | ||
扫描帧率 | 120 fps | ||
最高扫描速率 | 6,630,000次测量/秒 | ||
扫描仪尺寸 | 252mm × 195mm × 260mm | ||
扫描仪重量 | 1.3kg（设备主体） | ||
1.4kg（含电池和无线模块） | |||
跟踪器尺寸 | 570mm × 87mm × 94mm | ||
跟踪器重量 | 2.2kg（设备主体） | ||
2.6kg（含电池和无线模块） | |||
防水箱尺寸 | 1000mm × 425mm × 280mm | ||
输出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | ||
工作温度 | -10°C–40°C | ||
工作湿度（非冷凝） | 10-90% RH | ||
无线工作模式 | 单扫描仪、单跟踪器、跟踪器+扫描仪、跟踪器+光笔、无线级联、边界探测 | ||
无线标准 | Wi-Fi 6，802.11a/b/g/n/ac | ||
通信接口 | USB3-B，千兆网口 | ||
专利证书 | CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113766083B, CN222015590U, CN222027649U, CN308982243S, CN308982242S, CN222104664U, CN222279677U, CN222279678U, CN222321625U, CN222317979U, CN222317980U, CN222356423U, CN222353116U, CN222560923U, CN222865846U, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2 | ||
(1) ISO 17025 实验室认可：依据JJF1951规范、VDI/VDE 2634 part3标准，对此性能进行评估。 | |||
疾速擎测 效率担当
扫描仪和跟踪器均搭载新一代高性能边缘计算模组，运算效率跃升至全新高度，支持最高120 FPS高帧率流畅测量体验。高速扫描模式下，系统配备54束交叉蓝色激光线，最高扫描速率可达6,630,000次测量/秒，即使是复杂曲面或精细表面结构，也能快速、精准地完成数据采集，堪称工业检测的效率担当
拓展边界
过融合强劲边缘校准算法和一体化稳固架构，NimbleTrack Gen2的跟踪器单站跟踪距离最远可达4.2 m。
APPLICABLE INDUSTRY
HSCAN系统三维扫描仪在汽车行业有如下应用： 1.汽车设计及造型 油泥模型制作阶段：准确获取小比例油泥模型的数据，如曲面，胶带切割线等，让设计人员能够快速构建高质量的3D模型，为铣削机制作出高准确度的1：1全尺寸模型提供良好的数据基础，大幅减少模型制作的时间。 2.汽车质量控制及供应商品质检测 对汽车重要零部件的加工质量进行检测，实现质量控制。同时，也可以对合格供应商所提供的商品加工质量进行检测把关。 3.汽车制作与改装 对首批制作完成的部件进行检测，并对照设计图进行检测或与CAD文件最以确保各部件的精确制造或正确地找出潜在缺陷的原因。 在于汽车改装尤其是一些定制化改装，所设计的改装部件必须能与原厂零件通用更换，通过三维扫描获取原厂部件的三维数据，可以确保改装部件能的替换原有部件。 4.汽车零配件供应 对于诸多汽车零配件厂家，常常无法及时得到常用零部件的三维数据。利用HSCN三维扫描仪可以方便获取复杂造型的零配件的三维数据，从而迅速提供市场上所需的畅销车型的零配件。 5.车辆测试分析 利用HSCAN系列三维扫描仪能够方便地对车辆测试的结果（如疲劳测试、撞击测试等）进行分析，得到详细的位移，形变等分析报告，提出针对性的改进意见，从而有效提高汽车设计质量。 6.汽车配件 HSCAN扫描仪还被广泛应用于汽车配件的生产和制造，比如汽车保险杆、仪表盘、脚垫和汽车座椅等。 7. 汽车整车扫描 Hscan 扫描仪在整车扫描优先域能发挥重要作用。
用于飞机船舶整体测量以及重要零部件的设计和检测，还可用于应力分析和装配设计等。
HSCAN扫描仪被应用在水电叶片和比例模型的三维建模上，为产品生产和制造的质量控制提供帮助。同时，HSCAN扫描仪还被应用在发电设备的修复和寿命评估上。
工程机械及零件造型复杂，精度要求高，扫描过程中存在很多难以扫描的死角，HSCAN扫描仪操作灵活，在扫描复杂工件时优势尤其明显。
我国作为制造大国，近年来模具行业的技术一直在飞速发展，模具的精密度越来越高、模具造型越来越复杂、模具尺寸越来越大，这些都需要配套的技术和装备不断提高。HSCAN扫描仪可以广泛应用在逆向造型、模具设计、模具检验和模具修复等各个环节。
HSCAN扫描仪可以用于产品、模具和检具的检验，为产品质量提升提供检验标准。同时，HSCAN扫描仪在扫描大型工件时优势尤其明显。
HSCAN扫描仪工作时对环境和光照等无特殊要求，对于在露天甚至太阳直射的情况下，也可以正常工作。上述特性可以保证HSCAN扫描仪可以几乎无限制的被应用在文物古迹例如精美石雕砖雕牌坊等三维建模上。 HSCAN扫描仪还可以应用在木雕、石雕等雕刻行业，尤其是造型复杂的立体雕刻。扫描仪获取的三维数据可以直接输入到雕刻机，实现从建模到雕刻生产的快速应用。
